Мультифункциональная оптическая 3D-инспекция VCTA-V860L Inline SPI
Размер плат
50×50 ~ 510×460 мм
Точность позиционирования
~1 мкм
Поле зрения, FOV
36x36 мм (18μm); 30x30 мм (15μm)
Камера
5Мп CCD (12Мп - опционально)
Доставка
Оплата
Сроки
Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.
Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.
Возможен самовывоз.
Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.
Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.
Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.
Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия, в среднем не более 7 рабочих дней.
Описание:
Inline SPI 3D VCTA-V860L — стабильная, высокоточная линейная оптическая 3D-инспекция с дружественным интерфейсом и возможностью сверх быстрого программирования.
Функциональные возможности:
- Обнаружение красного клея
- Программирование на "голой" печатной плате
- Автоматическая компенсация деформаций печатных плат
- Распознавание штрихкодов
- Автономное программирование и отладка
- Редактирование программной панели в любое время
- Работа с виртуальными «мнимыми» метками
Основные характеристики:
- Высокоточная платформа управления на ШВП с сервомоторами (перемещение с точностью до 1 мкм);
- Промышленная 5Мп камера (12Мп опция) с телецентрическим объективом с большой глубиной резкости для высокоскоростной фотосъемки;
- Усовершенствованная технология трехмерного цифрового измерения;
- Технология параллельной обработки изображений GPU, значительно повышающая скорость обнаружения дефектов;

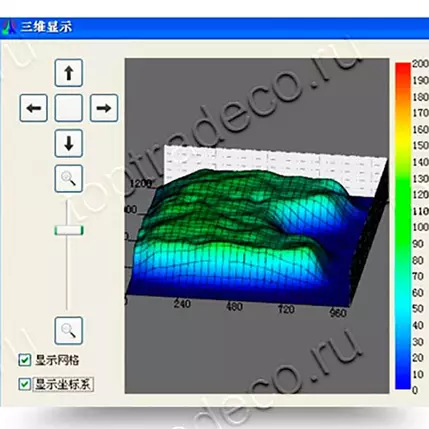

- Реалистичное цветное 3D-изображение;
- Уникальная система двойной проекции гарантирует отсутствие теней и отражений;
- Интеллектуальная RGB подсветка позволяет получать реалистичные 2D и 3D изображения без искажений;
- 3D инспекция нанесения + инспектирование "красным клеем" для обнаружения отсутствия отпечатков или избытка паяльной пасты;
- Программирование "голых" несмонтированных плат без использования CAD/Gerber файлов;
- Технология компенсации изгиба печатных плат - нет необходимости перемещать ось Z;
- Поддержка виртуальных "мнимых" меток;
- Автономное программирование и отладка;
- Камера распознавания 1D-2D штрих-кодов;
- Автоматическое программирование PAD посредством импорта из CAD в dxf или Gerber-файлов в RS-274D, RS-274X;

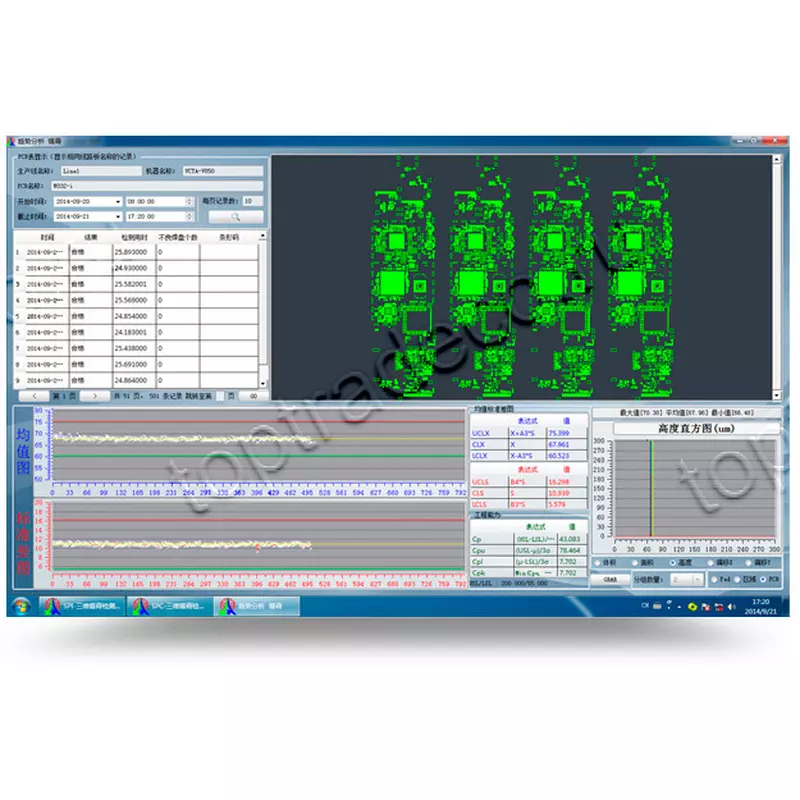

- Детализированный анализ SPC - возможность получения отчета в HTML, Excel или в виде диаграммы.
Техническая спецификация линейной автоматической оптической 3D-инспекции VCTA V860L:
| Модель | VCTA-V860 Inline 3D SPI |
| Камера | 5-Мп высоко скоростная CCD камера (12 Мп — опция) |
| Объектив | телецентрический объектив: 18, 15, 12, 10, 8 мкм (для получения точности более 12 мкм рекомендуется камера 12MP) |
| Подсветка | Круговая RGB LED подсветка |
| Поле зрения, мм | 46 х 36,86 мм (5МР&18мкм), 38,4 х 30,72 мм (5МР&15мкм), 48 х 36 мм (12МР&12мкм), 40 х 30 мм (12МР&11мкм) |
| Скорость обработки кадра | <0,35 сек |
| Инспектируемые параметры пасты / клея | Объем, площадь, высота, форма, сдвиг, перемычки, отсутствие/наличие, чрезмерность/недостаточность и др. |
| Дефекты | отсутствие компонента, неправильное расположение, смещение, перекос, поднятие компонента («надгробный камень», «рекламный щит», «золотой палец»), переворот компонента, повреждение, полярность |
| Диапазон высоты | 1 ~ 1000 мкм |
| Диапазон инспектируемого поля, мм | 0,15×0,15 ~ 10×10 |
| Разрешение инспектируемой высоты | до 0.37 мкм |
| Точность измеряемой высоты | 1 мкм (на сертифицированной цели) |
| Отклонения повторяемости замеряемых показаний высоты / площади / объема | < 1%@3sigma (на сертифицированной цели) |
| GR&R | < 10% |
| Конвейер | Направление слева-направо (опционально справа-налево); фиксация прижиманием платы снизу вверх, автоматическая загрузка и выгрузка ПП, регулируемая высота 900 ± 20 мм, SMEMA |
| Размер платы, мм | 50x50 ~ 510x460 |
| Толщина платы, мм | 0.5 ~ 5 |
| Допустимое коробление ПП | < 2 мм |
| Двигатель и система перемещения XY | Серво-мотор + ШВП |
| Точность позиционирования XY | <10 мм |
| Скорость | 700 мм/сек |
| ОС | Microsoft Windows 10 |
| Особенности | Двойная 3D-проекция позволяет избежать тени и отражения |
| Вывод/ отображение | Цветное изображение, 2D / 3D |
| Реперные знаки | можно выбрать два общих знака на плату, для мультиплат можно воспользоваться мультиплицированием или выбрать реперные знаки каждого блока |
| Программирование | Gerber 274D/X, CAD, Bare Board Teach и др. |
| Штрих-код | 1D, 2D распознавание штрих-кодов |
| Интеграции | Поддержка систем оперативного планирования и управления производством (MES), сбор и анализ данных в рамках статистического управления процессами (SPC) (выгрузка данных (excel, jpg, bmp) гистограмма и контрольная диаграмма для отображения площади, высот, смещений и пр. |
| Компьютер | Intel Quad-core, RAM 32GB, HDD 1TB |
| Монитор | 19 дюймовый TFT монитор |
| Пневмопитание | 0.5 мПа, 40 см³/мин |
| Электропитание | AC220V, 50/60HZ, потребляемая мощность 1200 Вт |
| Габариты, мм | 1148 х 1262 х 1660 |
| Вес | ~ 750 кг |
