ZB200E

Система подрезки выводов DIP компонентов ZB200E

Максимальная ширина платы
200 мм
Высота подрезки выводов
1-3 мм
Габариты
615х415х780 мм

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Система подрезки серии ZB применяется для подрезки выводов после установки DIP компонентов, с высокой степенью точности. Принцип работы основан на вращении ножа с высокой скоростью и проведении платы над ножом с точно заданной высотой. Система имеет низкий шумовой коэффициент, позволяет высокоэффективно и удобно готовить плату с выводным монтажом к дальнейшей работе. Двойные направляющие регулируются одновременно, что позволяет быстро и ровно регулировать высоту проведения платы над ножом.

Основные характеристики:
  • Трехточечное крепление ножа
  • Высококачественные подшипники обеспечивают точность линии отреза в пределах 0,03 мм
  • Настраиваемые по ширине направляющие из нержавеющей стали
  • Защитная крышка из органического стекла
  • Устойчивый стальной корпус толщиной 11 мм
  • Низкий уровень шума и вибрации
Спецификация:
Модель ZB200E
Толщина печатной платы 0,8 - 2,5 мм
Высота подрезки выводов 1-3 мм
Скорость вращения ножа 4500 об. / мин.
Ход ведущей направляющей 0-220 мм
Параметры ножа (Ø ножа; Ø посадочн., толщина) 200*70*3,5
Мощность 550 Вт
Электропитание 220 АС 50Hz
Габариты, мм 615х415х780
Вес, кг 80

Детальные изображения установки ZB200E:

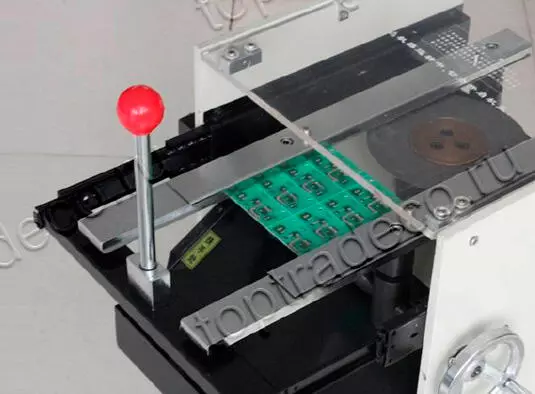

Защитное оргстекло установки обрезки выводов ZB200E

Измерение толщины корпуса системы ZB200E

Измерение биения ножа в системе подрезки выводов ZB200E

Крепление ножа системы подрезки выводов ZB200E
