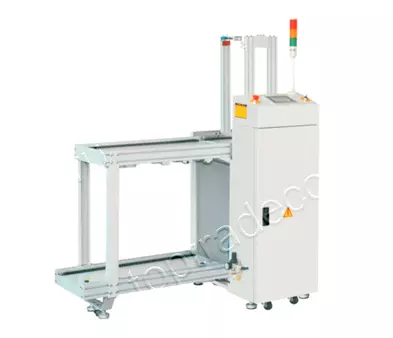

Комбинированное устройство для загрузки плат SL-3ZM

Комбинированный загрузчик плат в линию SL-3ZM

Размер ПП
80 x 50 ~ 330 x 250 мм
Тип магазина
803#
Соединение
SMEMA

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Комбинированное устройство для загрузки плат совмещает в себе два функционала:

  • вакуумный автоматический загрузчик пустых заготовок PCB из стопки и
  • загрузчик плат с установленными компонентами из магазина.

Максимальный размер обрабатываемых ПП 330 x 250 мм.

Основные характеристики:

  • Компактный дизайн
  • Touch панель управления
  • Лучшее решение для двухстороннего smd монтажа
  • Вакуумный загрузчик обеспечивает быструю подачу "голых" ПП в линию
  • Пневматические зажимы для выравнивания магазина
  • 2 магазина в комплекте
  • Высокая пропускная способность при коротком времени смены магазина
  • Высокая герметичность
  • Шаговый мотор обеспечивает плавное и точное толкание плат
  • Свето и звуковая сигнализация
  • Кнопка аварийной остановки
  • SMEMA

Техническая спецификация комбинированного загрузчика:

Модель SL-3ZM
Размер печатной платы, мм 80 x 50 ~ 330 x 250
Толщина, мм 0,6
Размер стойки, мм 355 x 320 x 563
Тип магазина 803#
Число магазинов верхний конвейер 1 / нижний 2
Время подачи печатной платы около 6 сек или указать
Время смены магазина 25 сек или настраивается
Шаг слотов 10, 20, 30, 40 мм или другое
Мощность макс. 600 В
Направление движения  слева направо (обратно — опция)
Система контроля PLC
Подача воздуха 4 - 6 бар, 10 л/мин
Интерфейс SMEMA на входе и на выходе
Электропитание 1 фаза 220 В
Высота конвейера, мм 900±20 мм
Габариты (ДxШxВ), мм 1750 x 750 x 1600
Вес, кг 245
Схема движения заготовок в конвейерной машине SL-3Z
