Лазерная маркировочная машина G400H

Автоматический лазерный маркировщик G400H

Размеры плат
50x50 ~ 400x320 мм
Точность
±0,02 мм
Скорость
7000 мм/сек
Мощность лазера
3~ 20 Вт

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Линейный автоматический лазерный маркировщик G400H — профессиональное оборудование для маркировки штрих-кодов, QR-кодов, текста, символов или графики на поверхности печатных плат и компонентов с помощью лазера. Оборудован лазерной системой маркировки, прецизионной платформой по осям XY, системой точного позиционирования CCD+метками, системой автоматической настройки перемещения и системой онлайн-считывания.

Основные характеристики:

  • Тип волоконного лазера - CO2/Fiber/Green/UV;
  • Высокоскоростной инвертер с точностью переворота 0,02 мм;
  • CCD камера, позиционирование по 2, 3 или 4 реперным точкам;
  • Высококачественная сканирующая головка;
  • Система зеркал для нанесения маркировки с детальной точностью;
  • Перемещение по осям XY с помощью линейных приводов;
  • Независимая трехступенчатая гусеничная конструкция трансмиссии;
  • Чернильный модуль для нанесения маркировки белыми, синими, зелеными и др видами чернил;
  • Формат поддерживаемых изображений BMP, PLT, CDR, DXF, AI, SVG.
  • Автоматическое считывание QR-кодов и сохранение данных;
  • Сигнализация о невозможности считать данные;
  • Совместимость с ERP/MES/SAP системами для автоматического кодирования и получения информации о маркируемых изделиях;
  • Автонастройка ширины конвейера под изделие;
  • Возможность экономичной двухсторонней маркировки;
  • Уникальная система коррекции переднего и заднего фокусного расстояния;
  • Отсутствие расходных материалов, безвредность для окружающей среды и низкое энергопотребление;
  • Отверстия с резьбой на рабочем поле для фиксации заготовки;
  • Интеллектуальная система защиты от повторной маркировки;
  • Управляющее ПО EZ CAD с встроенным режимом маркировки штрих и QR кодов, серийных номеров и др;
  • USB интерфейс;

Техническая спецификация автоматического лазерного маркировщика G400H:

Модель G400H
Размеры плат 50x50 ~ 400x320 мм
Толщина платы 0,4 ~ 6 мм
Тип лазера CO2/Fiber/Green/UV
Скорость маркировки 6000 мм/с
Точность повторения ± 0,02 мм
Направление движения конвейера слева направо / справа налево
1D коды CODE39, CODE25, CODE93, CODE128, EAN-13, ISBN
2D коды (QR) Datamatrix, QR Code, micro QR Code, PDF417, Code 49, Code 16K
Объем кода min 2x2 мм  (16 символов)
Тип символа True Type, JSF, SHX, DMF
Высота символа 0,1 ~ 0,4 мм
Поддерживаемый формат файлов DXF, PLT, EXCEL, TXT
Необходимая температура и влажность в помещении 5 ~ 40°C, 35% ~ 80%RH
Электропитание 220V/50Hz, 2500W
Пневмопитание 0,5 - 0,6 Mpa
Габариты 980x1400x1450 мм
Вес 900 кг
Опции по запросу:
  • Загрузчик и разгрузчик
  • Система пылеудаления
  • Сканер штрих-кодов
  • Устройство для поворота заготовок
  • MAS или MES системы автоматического кодирования
Система позиционирования маркировщик G400H

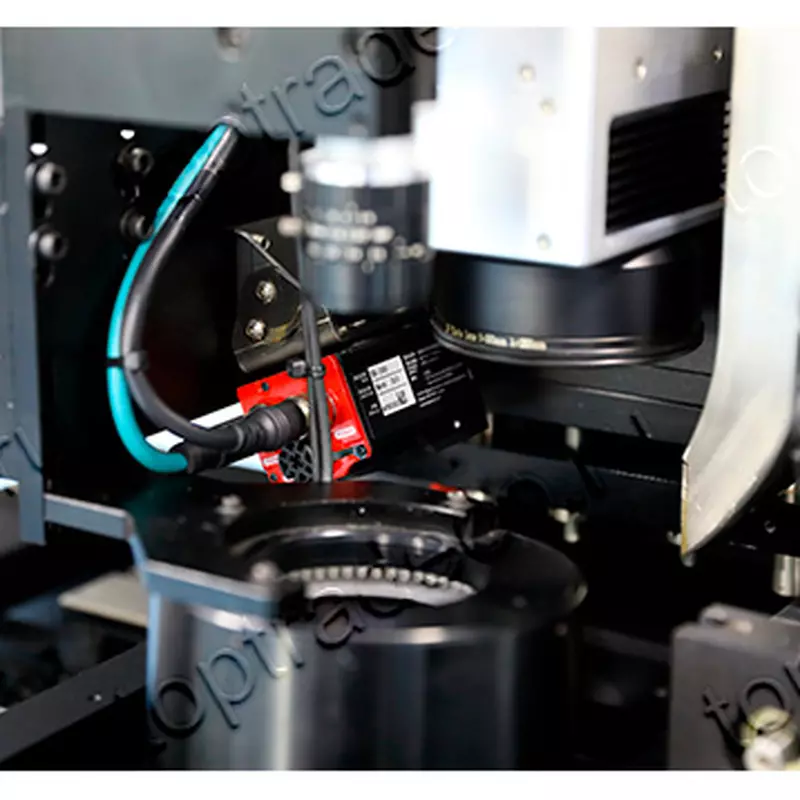

CCD камера

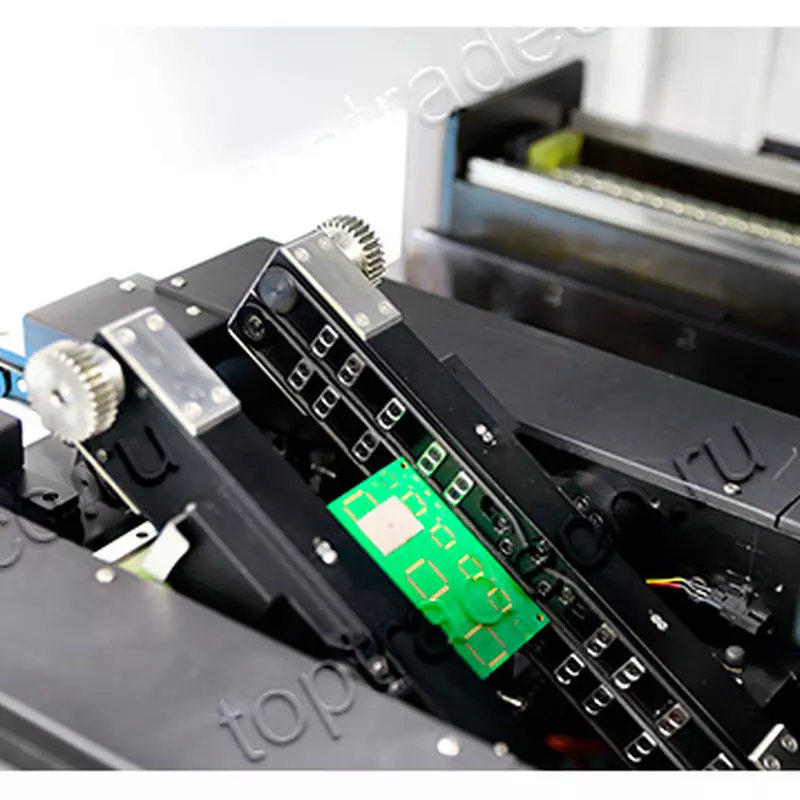

Система переворота маркируемых изделий

Устройство для переворота заготовок

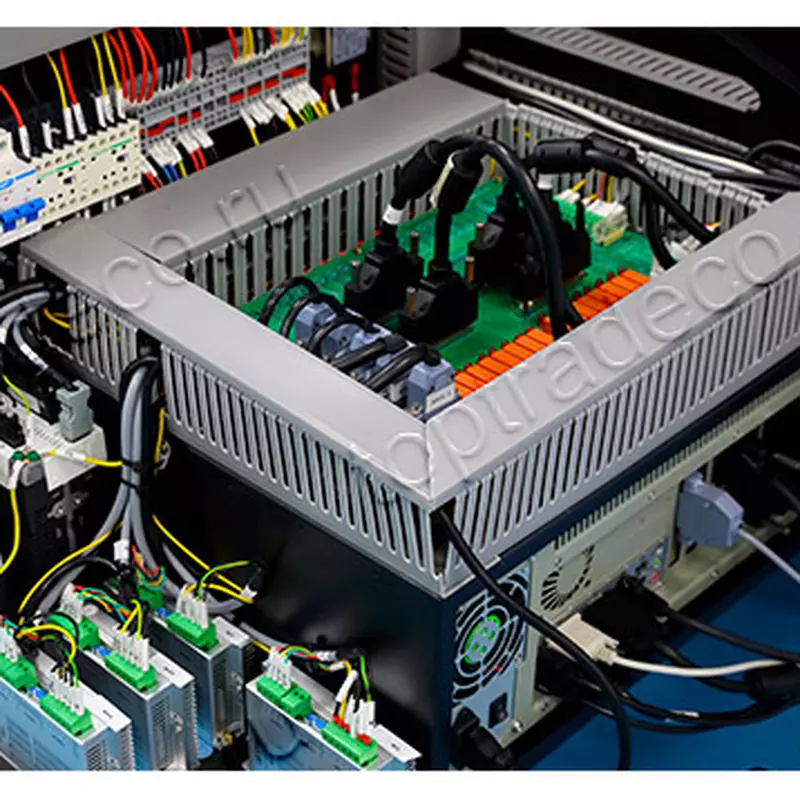

Электропитание лазерного маркировщика G400H

Блок электропитания

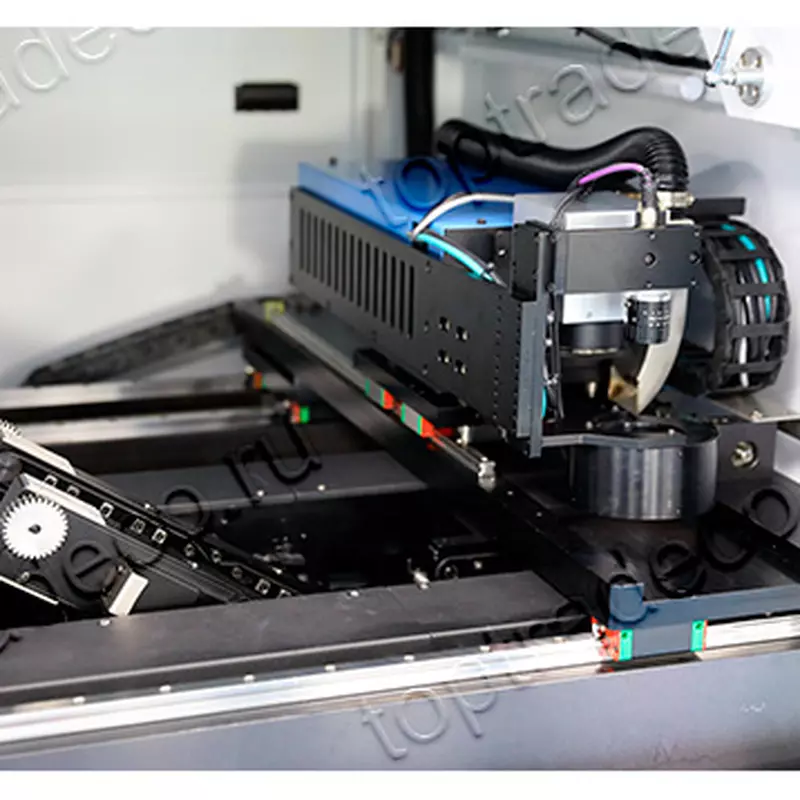

система перемещения XY

Привод XY

Примеры получаемых нанесений:

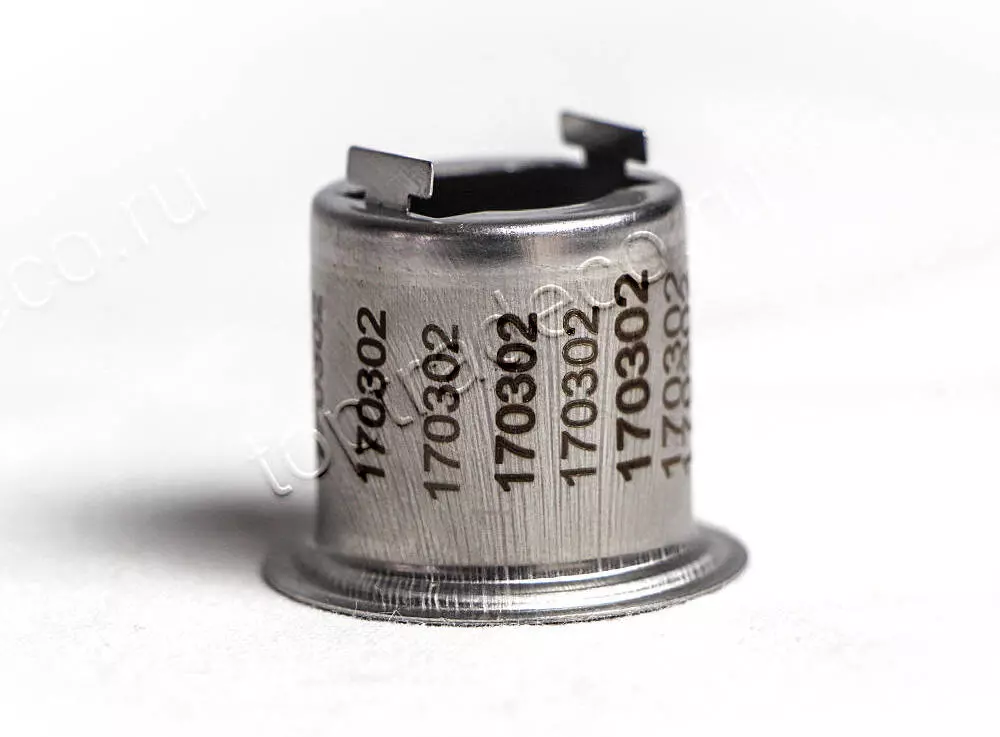

Нанесение цифр на втулку

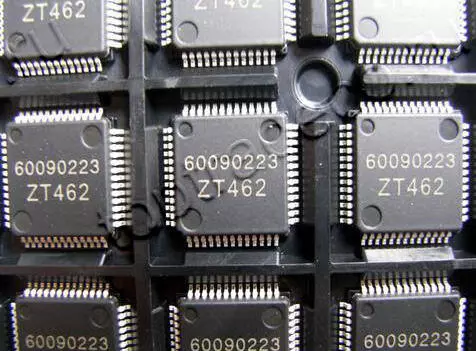

Маркировка чипов

Пример маркировки установкой OV SF-20

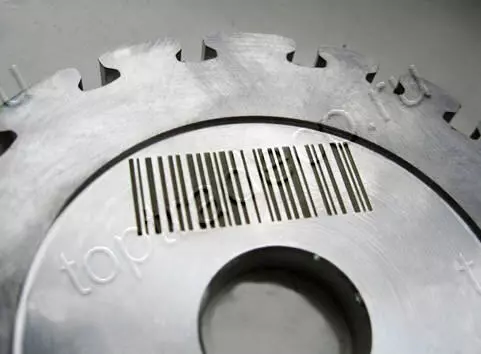

Нанесение штрих-кода лазером
