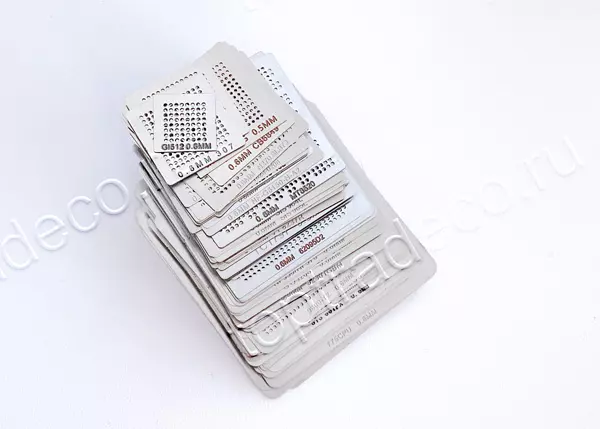

Набор трафаретов для реболлинга BGA включает в себя 459 трафаретов из высококачественной стали для «горячей» наплавки припоя.
Процесс «горячей» накатки происходит следующим образом:
Трафарет помещают непосредственно на микросхему, заранее покрытую тонким слоем флюса, и закрепляют эту конструкцию в специальном приспособлении — держателе трафаретов. Сверху аккуратно насыпают шарики припоя нужного диаметра и равномерно распределяют их по отверстиям в трафарете, излишки шариков острожно удаляют. Затем равномерно прогревают поверхность термофеном или ИК паяльной станцией до полного оплавления припоя. После остывания приспособлений трафарет снимают, проверяют качество полученных паянных соединений и смывают остатки флюса.
- Качественная сталь, не подверженная коррозии и деформациям;
- Подходят для прямого нагрева;
- Толщина трафаретов 0,3 мм;
- Требуется дополнительная оснастка (держатель) для фиксации трафаретных пластин - приобретается отдельно;
| Диаметр отверстий | Наименование трафарета |
| 0,6 мм | 4200GO, G O5200, GF 420GO-32M, GF-GO6200/7200, 420GO, NF-550/NF-570, NF-4N-A3 NF4-A3, NF-G0150, NF 250, NF-430-N-A3, NF-G6150-N-A2, ATI X1600, ATI 7500/9000, ATI 9000 64, ATI RC410MB, ATI IXP400, ATI 9200/X300/X700/9700, ATI 218BAPAGA 12F, F X5700, FXGO5200, FX5900/GO6800LE, MT8202AG, MT5363, MT8520, GO 6800-B1, SIS 661FX, 82915P, M X440, BCM21000, M1573 R1, 200M, 9100 IGP, SIS 756, SIS 662, SIS 965L, SIS 968, SIS 964L, 82801HBM, 82801FBM, 82801IB/82801IR, 82801GBM, 82801BA, PW106B-10L, PW218-10L, VIA CLE266, VIA VT8235, VIA C7-M, 1828-0206, VT 8237R, VT 8235M, VT 8251, NV MCP89M2-A2, GI512, 307 SAA7117AE, CB6849, N270 SLB73, 62898C2, MPC562M2P56, FG456EGQ0817, 215R6VALA21G, TSX188-B1A02-L, K6-C16, XC15000 676, 62095D2, TC1797, 215-0718020, HIS-A4, N13M-GE-B-A2, LGE3556C, (0.9), MPC5554MZP 132, INT6100AIG, PS3-GPU, PS3-CPU, CDX2996AGB, WII GPU, XBOX360 XCPU C-A01, CDX2984GB, PS3 CXD2964GB, PS3 CXD2973GB, CPS3 CPU BALL, CXD2992GB, PS4 CXD90026G, XBOX360-GPU-B, XBOX360GPU, CDX2976GB, CXD2972GB, XBOX360CPU, WII GPUAA, CXD9209GB, CXD9963GB, CXD2980BGB, WII-CPU, XBOX360HANA, XBOX360CSP, PS3-CXR714120, PSP-Z7-201A, XB360AV, PPC750FL |
| 0,65 мм | 9600-T2, 9000IGP, FNP 102-B 1E 01, A2141 AMD-215-0932252, AC82X58MM, VX700, BCM6368UKPBG, 989, M1697-AIB, H131 216-0729074, SDP1001, CX700M, X1800, X38, RG82865PE, G80-100-K1-A2, 915PM/915GM, P4M900, 775CPU, SRLGK |
| 0,76 мм | 855GME, 845GL/845GV, 754CPU, SOKET SI CPU, 845MP/855PM, AL M1671, FW82815EP, 216-PSZBFA22H, A M2, 478CPU, 760LV, P4X266A, MCP8245RRZU400D, V N800, VT82C694X, 82801EB, 82801DBM, PN133, 479/LE80539, SIS 630S, SIS 650, 630E//630, 1825-0050, 320/330/340, VT 82C686B, IXP 150, M1535+, 82371EB, BCM53242, 962, 1825-8249, MCP880, 2R39741, 82801AA, 41*41, CXD7203 15, CXD2949CGB, CAD9799GP |
| 0,55 мм | RSX D5305F, XBOX360 KSB X850744-004, 215-0852000, N18P-G0-MP-A1, N13P GL-A1, N18E-G1-B-KD-A1, RSX D5305F, AMD218-0755064 |
| 0,3 мм | PSP-LR38807, PSP-MB44C018A, CXD90045GG, CXD90041GG, PSP3-1, PSP-3, PSP-2/2975, PSP-6, PS3-5, PSP-4, PSP-1/5209, PSP-7, L8GV7657, SRKZZ, RK1808, 980YFE, 980YFC, 1131S2P1X2, IT8528VG, CD3215, CD3217, FBGA153, MTK6238, MTK6325, MTK6223, MTK6235 |
| 0,45 мм | DDR3-4KF, DDR2-4, DDR3-5, DDR3-6, DDR7, DDR2-2, DDR3-3, DDR3-2, DDR2, DDR3, DDR5, DDR2-3, DDR1, DDR6, DDR5-BGA82, DDR5-BGA102, DDR4-BGA78, DDR4-BGA96, SRGKK, SRKT3, SR32S/SR3YY, V810C390, CPU, AC82P45, SRLD8, SRG0V, AM7210JBY44JB, AC82PM45, SR277, MT5508, I3, MT5520, MSD6A828, SLKM8, LGE35230, MSD6A628, MSD6A638, MSD6A838, SR21UB, PVC0019, RK3399, RK3568, RV1126-1109, T30L-P-A3, RK3128, MTK6600, MTK6205, MT5505BKDI, GF104-325-A1, CXD 2999GG |
| 0,48 мм | SRK02, 35504360A1620 |
| 0,4 мм | RTD2995D, 2EZ, INTEL CORE I7, I7-620M, J743C406, CPU-SR170, BD82H61, BD82HM65, BD82P55, E20810, EP9307-CRZ, D510-CPU, MCP89UZ-A3, YM270BC4T4MFB, I5-3317U, BD82*79, SR177, SR17E, MSD61981B1A-WL, MSD209GX-LF-Z1-SJ, A10 C4062CA 24U1 |
| n/a | SR23C V508D116, SR2C4, SRGM9, NAND-BGA152, NAND-BGA132, Abb720ABC2-A321750b0H-34HF3284-MSM7625, MDM0200-X44305BC-290L163TE-70-F320C3TD, MSM7225A-K524626 BCB A050-P M7540-7M5012, MSM7227-LC1808B-84UD2238TE-90-0546MBD, VP40584B-PMB 6850E-QSC6020-PM 7850, QS6085-MSM7627-TWL3025B2-M07479FS, 4011-51001582002-MIAMI606-MSM5100, 0703FB BA-F4B9650-WL3SMPU24-0407MXM G |
| 0,36 мм | ICC8803 |
| 0,35 мм | 215-0839039, SR04S-CPU, AC82GS45, BD82HM55, E78296 01PT12, QE9EE, SRKMA, AF82US15W SLGFQ, SR2WC, MCP79U-B2, BD82QS67 SLJ4K, AC80566, 2C5, 82801HUB, MTK6226, MTK6225, MTK6218, MTK6217, MTK6230, MTK6219, MTK3301, MTK6231, MTK6318, MTK6228, CXD1876, CXD4140GG, CXD5148GG |
| 0,32 мм | SR408 |
| 0,25 мм | DE3114-A1 |
| 0,25-0,3 мм | SR1M3 |
| 0,5 мм | 215-0807018, F098 215-0876204, Gk110-300-A1, ATI 215-0669065, F088 GK104-325-A2, GF 100-030-A3, RTX3060 GA106, SD5103RBI-110, LGA1155, N18E-G1-B-KD-A1, 215-0735003, G200-103-B3, GK106-400-A1, AMD AM4455SHE24HJ, ATI IXP460, VX900, LGE2122, RK3066 ANCK747, RTX3050/3050TI GN20-P0-A1, G94-300-A1, 215-0758000, 215-0708003, QG 82945PM, LE82PM965, NF790IU-SLI-N-B1, MCP7A-P-B1, QG 82945P, NF-6801-SL1-N-A2, RS800ME, 965, MSPII//VX800U, NF-7150-6301-A2, G96-600-A1, 215-0719090, 82945GMS, LG1311-B1, GF108-876-A1, N12P-Q3-A1, ATI 21514, MCP77MV-A2, TC299 TP, ATI 21515, NQ 82915GMS, 218-0697010, ATI 700M, ATI XP600, NF-6100-430, G96-309-A1, AMD-CPU, STI7162, E50999, 2185-0891010, SB700RD780, ATI X1300, GFGO7400-N-A3, CPU-N475, N13M-GS-S-A2, ATI 1100, BR03-N-A3, ATI 216-0728018, E350, G86 631 A2, ATI RS485M, NF-200-SL1-A2, STI5167KBB, 1822-0727, CX82310-14, S5C2410H, AR2414-001, S5C2410H11, A17B 3300 0500, RT2571W, 5416GGU, 4732HXF, 0.5MM, RTX3080TI, TU102-300A-K1-A1, AM5200 I AJ44HM, TMS320DM642AZDK, K054 PS4 CXD90044GB, Sr5700, Ps5, XD90025G, WIICPUB, CXD90062GG, CXD90042GG, CXD90061GG, CXD90064GG |
| универсальные | P=1.02 0.55MM, P=1.27 0.76MM, P=1.5 1.0MM, 0.65MM, P=1.0 0.60MM, 0.6MM 41*41, 0.76MM 41*41, 0.6MM (0.9), 0.5MM 40*40, 0.6MM 27*27, P=1.27 0.76MM 37*37, P=1.27 0.76MM 33*33, 0.45MM P=0.78MM, 0.5MM, 0.4MM, 0.5MM FG900, 35*35 0.3-0.5, 0.3MM, 0.35MM, 0.5MM P=0.78, 34*34 0.76MM, 33*33 0.6MM, 0.6MM P=1.1, 0.6MM 30*30, 0.76MM 30*30, P=0.5 0.25MM, 0.6MM 24*24 |
| Вес, гр | 700 |
