Clean-system-SM-5600

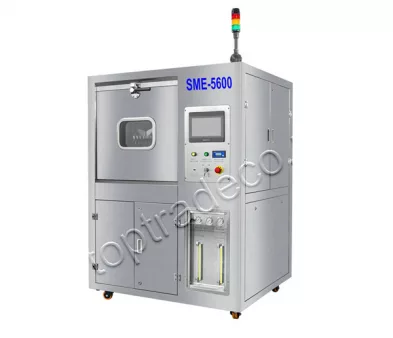

Установка отмывки печатных плат SM-5600

Максимальная область очистки
500х550х100 мм
Отмывочные жидкости
На водной основе
Емкость баков (3 независимых)
28 / 55/ 42 литра
Система фильтрации
Фильтр 0,2 мкм

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Установка для отмывки электронных изделий посредством распыления моющего раствора на водной основе под высоким давлением. Оснащена блоками предварительной очистки, "грубой" промежуточной и затем окончательной отмывки, системой сушки и системой фильтрации отработанной жидкости.

Основные характеристики:

  • Три отдельных бака с независимыми системами подогрева жидкостей (предварительная отмывка, промежуточная, финальная) и насосами
  • 98 отмывочных форсунок (по 40 статичных форсунок наверху и внизу камеры, и 18 вращающихся на 360˚ в середине камеры)
  • Возможность отмывки в открытом и замкнутом цикле (настраивается)
  • Экономичное расходование отмывочной жидкости за счет циркуляции растворов между баками
  • Функция подсчета количества циклов отмывки и очищенных изделий
  • Контроль давления встроенным на панели манометром
  • Функция ручной настройки давления распыления при необходимости
  • Возможность контроля проводимости жидкостей
  • Понятный интерфейс - легкая настройка и сохранение программ
  • Корпус из нержавеющей стали, устойчивый к кислотам и щелочи

Спецификация SM-5600:

Модель SM-5600
Объем бака для предварительной промывки  28 л
Промывочный бак 55 л
"Чистый" бак (окончательная отмывка) 42 л
Фильтр-элемент ячейка 0,2 мкм
Размер загрузочной корзины 500  х 550 х 100 мм (два уровня)
Время отмывки от 2 до 15 минут, в зависимости от настроек и выбранной программы отмывки;
Последовательность процессов смачивание - предварительная промывка - отмыв - сушка горячим воздухом - фильтрация отходов
Система управления PLC+сенсорный экран для внесения настроек в программу очистки, отдельная кнопка "Старт"
Электропитание  380В, 33 кВт, 50А
Пневмопитание  0,4-0,6 Мпа
Отвод воздуха, диаметр Ø125 мм
Габариты 1670 х 1100 х 1860 мм
Схема работы установки очистки SM-8550

Схема процесса

Схематичное отображение узлов установки очистки SM-8550

Основные узлы
