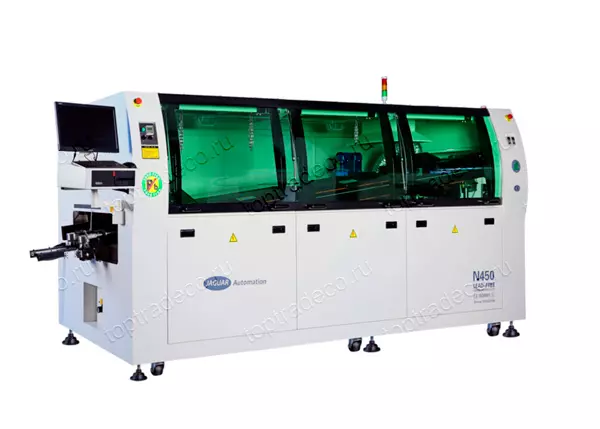

Печь пайки двойной волной припоя Jaguar-N450 /N450-N
Доставка
Оплата
Сроки
Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.
Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.
Возможен самовывоз.
Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.
Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.
Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.
Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия, в среднем не более 7 рабочих дней.
Гибко программируемая установка пайки волной припоя по бессвинцовой технологии Jaguar N450 проста в управлении и удобна в обслуживании. Интеллектуальная система мониторинга и сигнализирования гарантирует стабильность работы и безопасность.
- Конфигурация системы рассчитана для бессвинцовой пайки, но позволяет работать и со стандартным оловянно-свинцовым припоем;
- Наиболее подверженные нагреву элементы выполнены из титана;
- Система преднагрева с 3-мя независимыми модулями контроля температуры обеспечивает ее постоянство (колебания ±2˚C);
- Флюсователь оснащен японскими ноззлами ST-8 и приводится в движение пневматическими цилиндрами;
- Обеспечивает до 70% экономии флюса за счет гибкости программирования;
- Ванна с двойной волной (вихреобразная и ламбда);
- Управление всеми ключевыми функциями осуществляется при помощи ПК+PLC адаптера;
- Функция черного ящика (машина запоминает данные SPC для повышения эффективности работы).
Техническая спецификация Jaguar N450:
| Модель | N450 (N450-N с азотным генератором) |
| Тип припоя | Бессвинцовый/ оловянно-свинцовый |
| Ширина платы | 30-350 мм |
| Метод управления | Управление всеми функциями с ПК + PLC контроллер |
| Мотор конвейера | 3 фазы, 380В, 90Вт |
| Скорость конвейера | 200-1800мм/мин |
| Емкость для флюса | 6,5 л |
| Направление движения плат (конвейера) | слева направо (справа налево — опция) |
| Емкость ванны припоя | 420 кг |
| Температура ванны припоя | 400°С |
| Энергопотребление нагревателя ванны припоя | 15,5 Квт |
| Тип преднагрева | Конвекция + ИК |
| Зона преднагрева | 2000 мм (4 зоны) |
| Время преднагрева | 10-15 мин до t 150°С |
| Мощность преднагрева | 10 кВт на одну зону |
| Материал нагревателя | Чугун |
| Метод распыления | Шаговый мотор и подвижный распылитель |
| Распылитель | ST-8 |
| Тип волны | вихревой поток и λ (ламбда) |
| Время плавления припоя | 180 мин до t 250°С |
| Контроль температуры | PID & SSR |
| Насос для очистки пальчиков | 1Ф, 220 В, 10 Вт |
| Тип пальчиков | Двойной крючок |
| Материал пальчиков | Титан |
| Угол наклона конвейера | 4-7 ˚ |

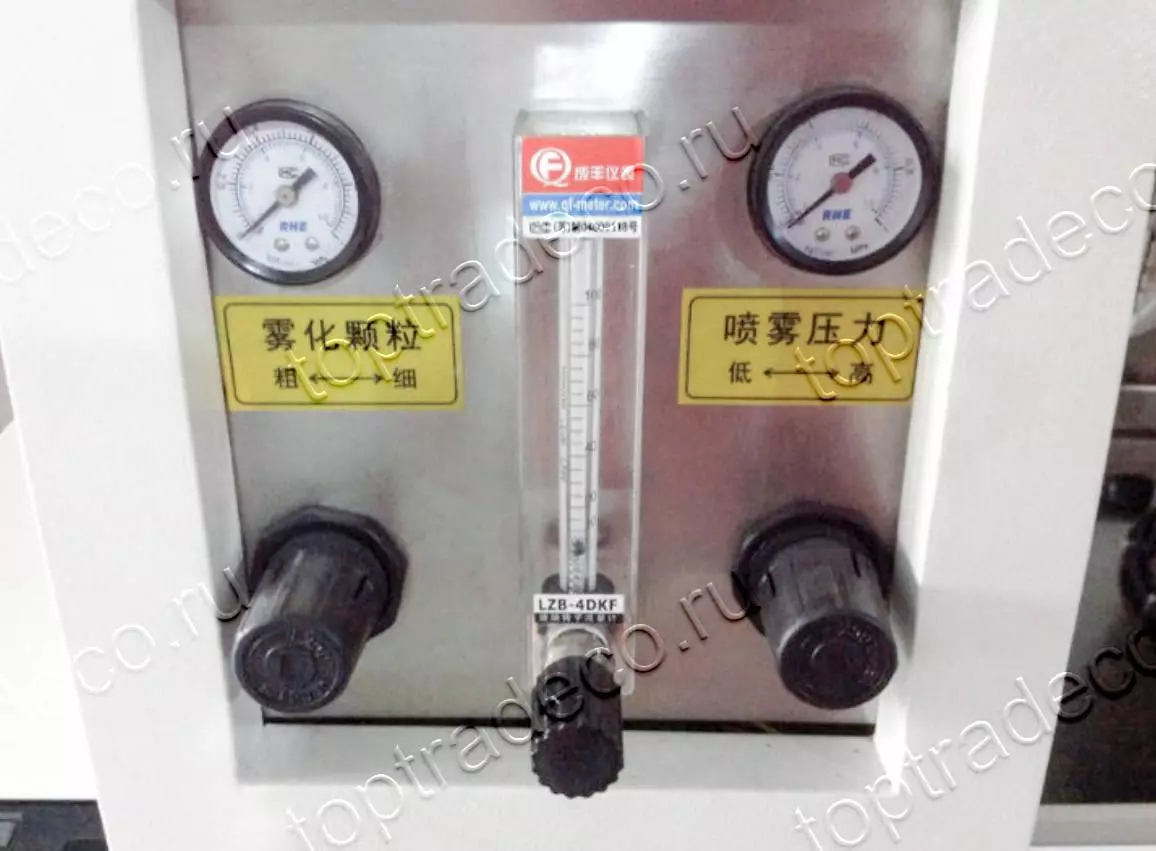

| Давление воздуха в флюсователе | 3-5 Бар |
| Напряжение питания | 3Ф, 380 В, 50 Гц |
| Мощность при запуске/номинальная | 8-10/ 25 кВт |
| Вес | 1600 кг |
| Габариты (ДхШхВ)мм | 4500х1420х1750 мм |
Регулировка температуры
Цепной пальчиковый конвейер

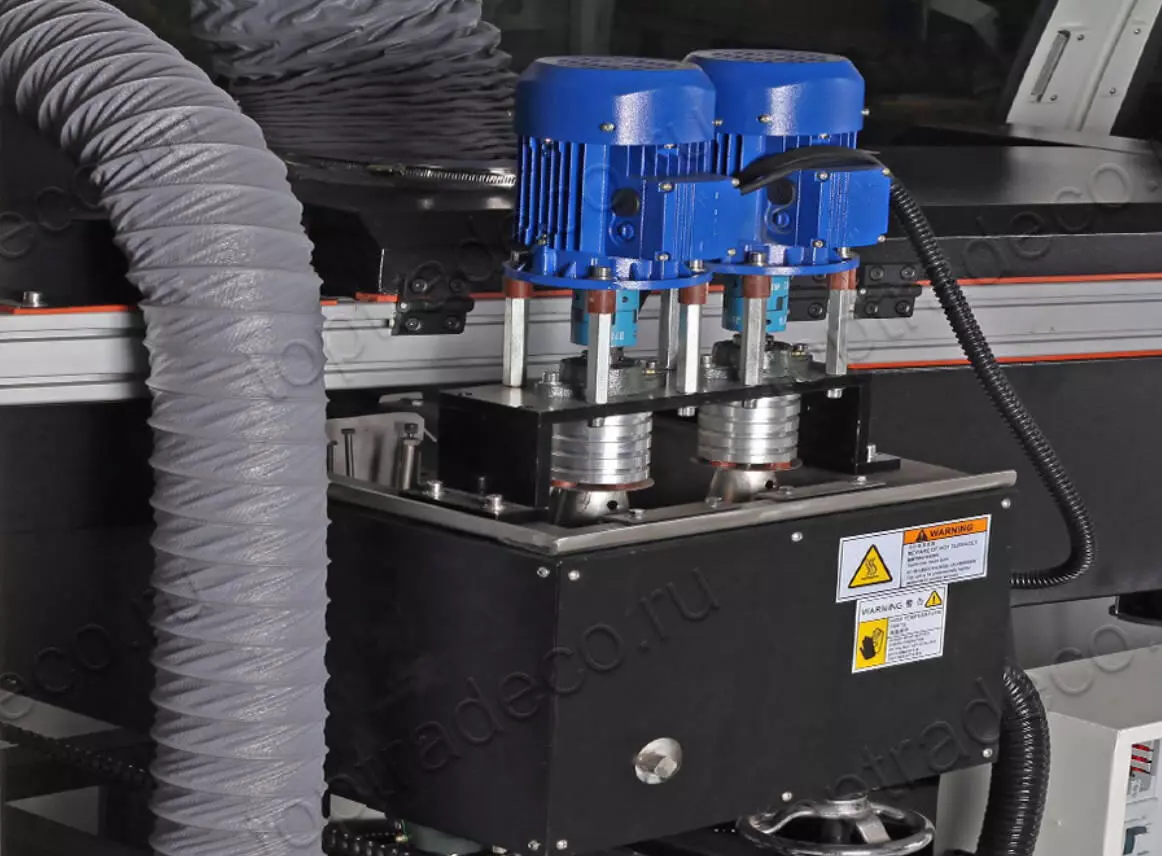

Моторы
