печь бессвинцовой пайки волной Kait KTU-350

Печи для бессвинцовой пайки волной KAIT KTU-350/450

Ширина платы
50~350/450 мм
Преднагрев
1800 мм (4 зоны)
Температура преднагрева
280˚C
Емкость ванны для припоя
480 кг

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Печи волновой пайки Kait KTU-350 и KTU-450 имеют топовую конфигурацию. Комплектующие (инвертеры, твердотельные реле, переключатели, контакторы) производства именитых брендов (Mitsubishi, Panasonic, Shneider Electric, Lumina) тщательно подобраны и протестированы перед установкой.

Основные характеристики:
  • Предназначены для бессвинцовой пайки;
  • Генерируют двойную волну (турбулентную и ламинарную);
  • Высота волн модулируется при помощи частотных преобразователей;
  • Конвекционный тип предварительного нагрева в базовой комплектации (ИК-нагрев или сочетание ИК + конвекция могут быть выбраны опционально);
  • 4-х зонная система преднагрева общей мощностью 20 кВт обеспечивает подачу разогретого потока воздуха стабильной температуры в зону пайки;
  • Нагреватели (Тайвань) быстро нагреваются, имеют длительный срок службы и небольшой температурный лаг;
  • Ванна припоя может перемещаться вперед / назад / вверх / вниз с помощью электромотора;
  • Флюсователь Lumina (Япония) оснащен датчиком движения, распыление начинается при появлении платы в зоне видимости сенсора;
  • Скорость и область распыления флюса настраиваются при помощи ПО;
  • Конвейер с прочными титановыми пальчиками для перемещения печатных плат и паллет выдерживает максимальную нагрузку до 60 кг;
  • Отсутствие вибраций при загрузке плат с компонентами предотвращает их возможное смещение;
  • Направляющие конвейера изготовлены из прочного, устойчивого к деформациям алюминиевого сплава;
  • Угол наклона конвейера регулируется в пределах 3~7°;
  • Ширина конвейера регулируется 3-мя шарико-винтовыми парами (ШВП) с точностью до 0,2 мм;
  • Система удаления флюса (вытяжка) с двухслойным фильтром для сбора твердых частиц флюса и защиты окружающей среды от загрязнения;
  • Легко выдвигаемый поддон для отработанной воды и флюса;
  • Температура предварительного нагрева, температура припоя, скорость конвейера, распыление и охлаждение контролируются отдельно;
  • Функция автоматической очистки пальчиков конвейера с обеих сторон;
  • Функция сигнализации о неполадках с последующим прекращением нагрева;
  • Оснащены кнопками аварийной остановки;
  • SMEMA интерфейс;
  • Возможность настройки автоматического включения/выключения по таймеру на неделю (3 р/день);
  • Управление всеми ключевыми функциями осуществляется при помощи ПК и PLC адаптера;
  • 6 антистатических колес для удобства перемещения;
  • Источник бесперебойного питания (опция);
  • Система электрического управления соответствует международным стандартам CE.
Технические характеристики печей для пайки двойной волной припоя KAIT KTU-350/450:
Модель KTU-350 KTU-450
Ширина платы max 50~350 мм max 50~450 мм
Диапазон высот волны 0~18 мм (стабильная)
Количество волн 2
Зона преднагрева 1800 мм (4 независимые зоны)
Направление движения конвейера слева направо
Высота конвейера 750±50 мм
Скорость конвейера 0-1800 мм/мин
Угол наклона конвейера 3~7 ˚
Ограничения по высоте компонентов верх: макс. 120 мм; низ: 25±5 мм
Диапазон распыления флюса 20 ~ 65 мм
Перемещение флюсователя PLC контроллер Mitsubishi
Высота насадки распылителя 50~80 мм
Мощность преднагрева 20 кВт
Температура преднагрева настраиваемая (комнатная ~ 250°C)
Тип преднагрева конвекция горячего воздуха
Тип припоя бессвинцовый
Мощность паяльной ванны 1,2 кВт х12 нагревателей
Емкость ванны припоя около 480 кг
Материал ванны припоя чугун
Подъем/опускание/ввод/вывод ванны припоя с помощью привода
Технология нагрева прямой матричный нагрев, эффективность нагрева до 95%
Температура ванны припоя до 350°C
Точность показателей температуры ±1°C
Тип пальчиков титановые
Способ подачи припоя ручной
Управление температурой PID+SSR+
Управление печью PLC адаптер + ПК
Регулирование ширины конвейера ручное и автоматическое
Подача флюса автоматическая с помощью насоса
Скорость потока флюса 10~100 мл/мин
Метод распыления шаговый мотор+насадка ST-6
Рециркуляция флюса лоток для сбора
Охлаждение воздушное
Электропитание 3Ф 5 кабелей 380V/3P 220V
Общая мощность макс 22кВт
Рабочая мощность около 3~5 кВт
Подача воздуха (давление) 4~7 кг/см
Габариты 4500х1600х1730 мм 4500х1650х1730 мм
Вес 1900 кг
снимок конвейера KTU-350

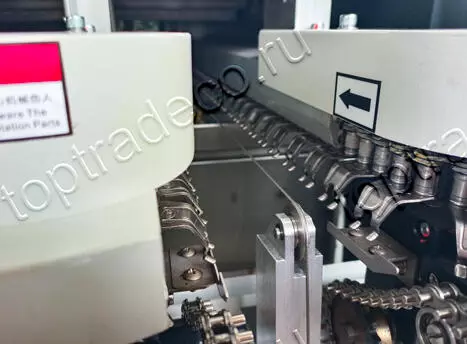

изображение пальчиков в конвейере
