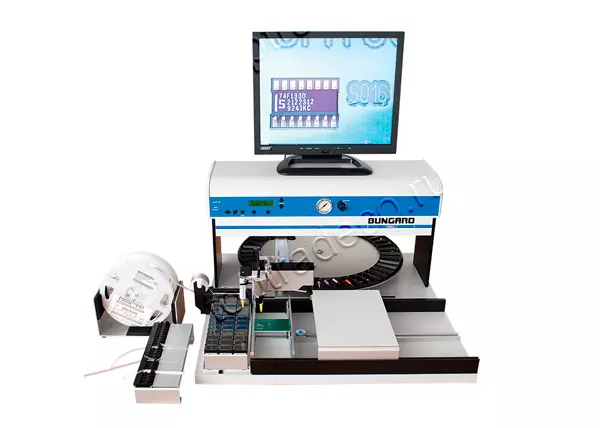

Bungard SMT 3000

Манипулятор установки компонентов Bungard SMT 3000 plus

Производительность
300-600 комп/ч
Макс. размер печатных плат
440х245 мм
Спектр комп-в
от 0201 до QFP с шагом 0, 65 мм

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Профессиональный smd манипулятор Bungard SMT 3000 предназначен для прототипной сборки печатных плат. Модульная система легко конфигурируется под запросы производства.

Основные характеристики:
  • Эргономичная модель с интегрированным дозатором
  • 3 режима дозирования с выбором через меню
  • Старт автоматического дозирования после соприкосновения иглы с печатной платой
  • Высокая плавность хода головки
  • Камера на сборочной головке позволяет просматривать весь процесс захвата и размещения в увеличенном виде на мониторе
  • Блокировка осей XY при опускании компонентов и дозировании
  • Двойная LED подсветка монтажной головки
  • Автоматическое включение вакуума в момент касания с компонентом и отключение при размещении
  • Универсальные держатели для одно- или двусторонних плат
  • Регулируемая мощность вакуума
  • Подача компонентов из антистатической ручной карусели с 45 отсеками, ленточных питателей, контейнеров для сыпучих микросхем
Техническая спецификация Bungard SMT-3000:
Модель SMT-3000
Макс. размер печатной платы 440 × 245 мм
Толщина 0,5 — 4 мм
Рабочая область 350 x 245 мм
Угол поворота 0 - 360°
Скорость установки 300-600 комп/час
Макс. высота компонента 16 мм
Пневмопитание 4 бара, 1,5 л/мин
Электропитание 1 фаза 100~230 В
Габаритные размеры 600 х 600 х 345 мм
Вес 23 кг

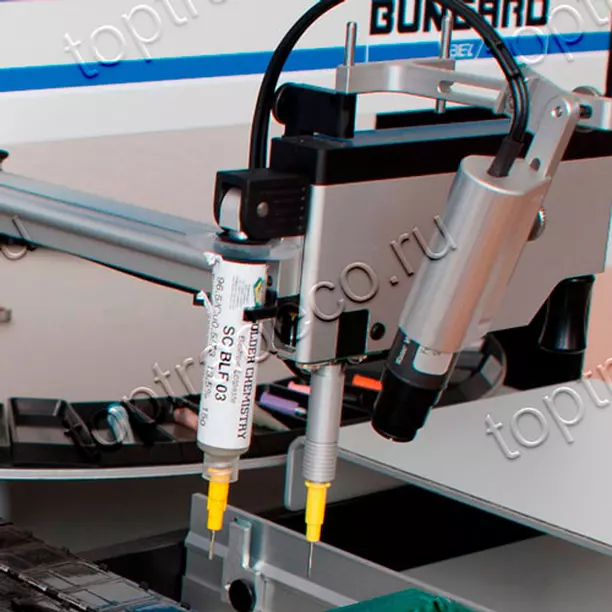

Тех зрение Bungard SMT-3000

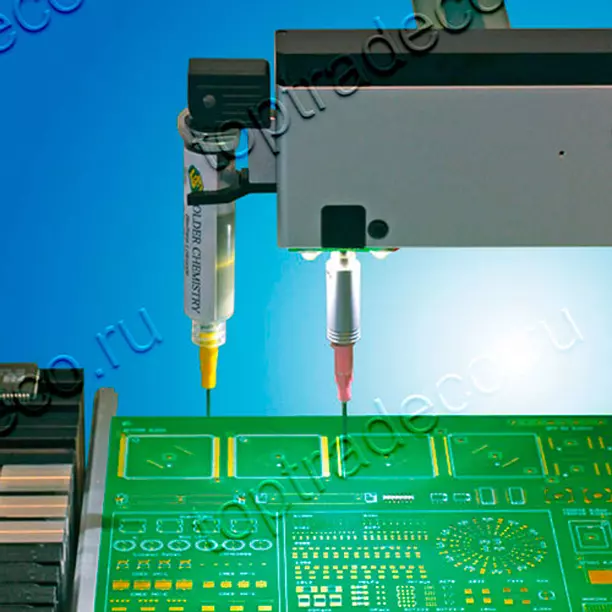

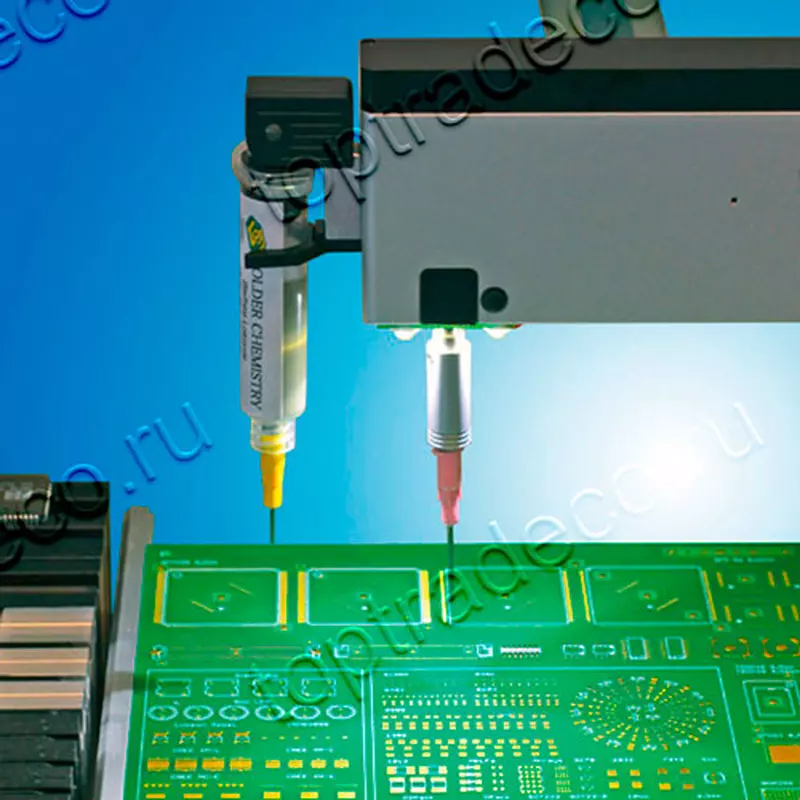

Подсветка Bungard SMT-3000

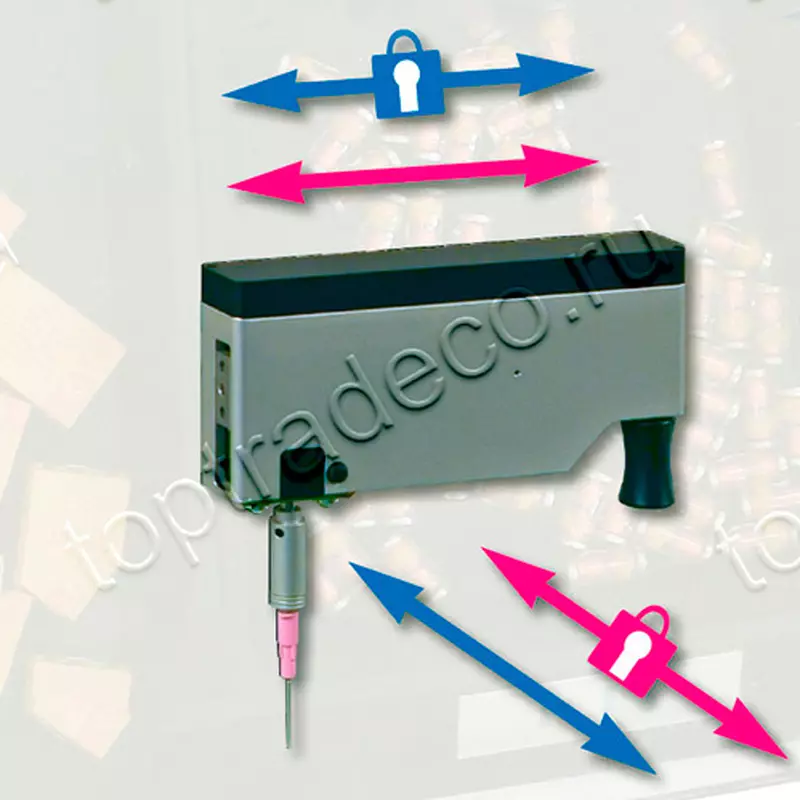

Блок фиксации осей XY Bungard SMT-3000

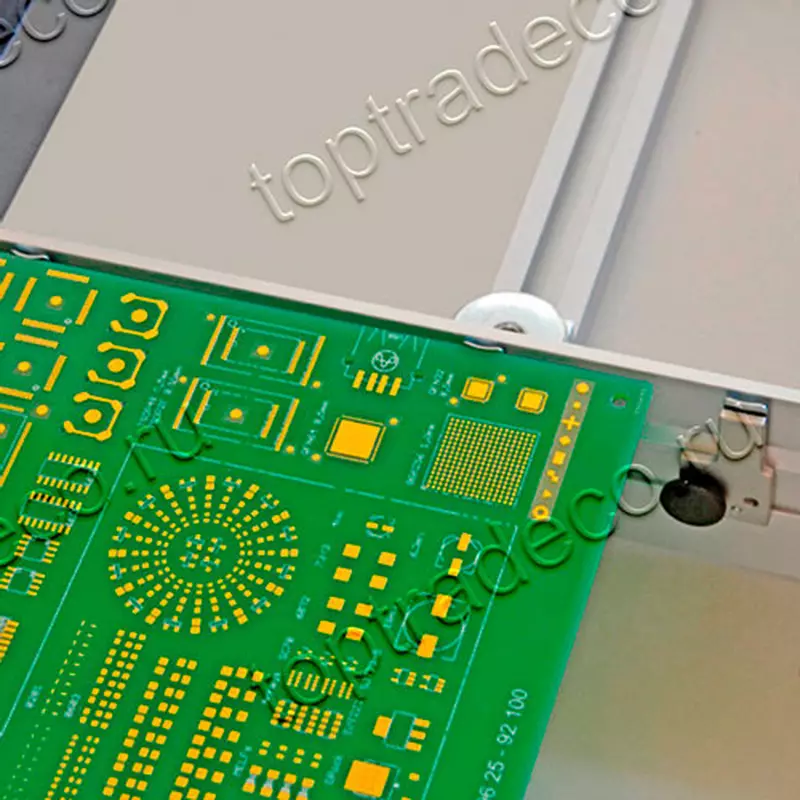

Универсальный держатель плат Bungard SMT-3000

Обзор манипулятора Bungard SMT-3000:
