SMD установщик-автомат Hanwha DECAN S2
Доставка
Оплата
СрокиОсуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.
Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.
Возможен самовывоз.
Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.
Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.
Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.
Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

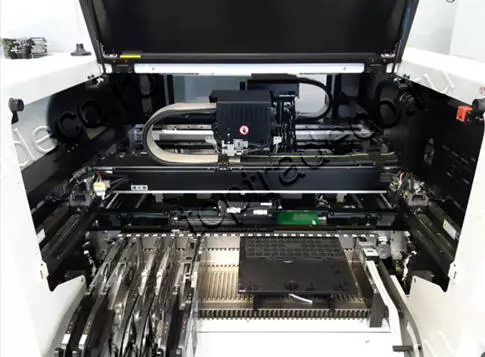

Установщик Decan Hanwha S2 — продвинутый автомат для серийных производств сложных электронных изделий, позволяющий работать с широким спектром компонентов и максимально увеличивать производительность за счет возможности комплектации автомата разными модулями конвейера для перемещения печатных плат (шаттл или двойной).
- Распознавание компонентов «на лету»;
- Стационарная камера 35 мм (опция);
- Перечень устанавливаемых элементов: 0,3x0,15 ~ 12x12 мм (высота не более 10 мм);
- Высокая вариативность размещения на любом производстве благодаря модульной системе конвейера;
- Один шаттл на входе, два конвейера в рабочей зоне, шаттл-конвейер на выходе в стандартной комплектации;
- Возможность оснащения автомата двойными конвейерами в каждом сегменте (повышает производительность до 15%);
- Сокращение цикла производства путем оптимизации последовательности движений и обмена данными с другими машинами;
- Система Polygon: распознавание компонентов нестандартной формы за счет 3D-освещения и улучшенного алгоритма тех. зрения и последующая отправка информации в БД;
- Система автоматической калибровки точности установки обеспечивает высокую повторяемость;
- Линейные двигатели и двойной сервопривод;
- Система автосмены питателей;
- Широкие возможности выбора типа используемых питателей: пневматические, электронные, интеллектуальные, из матричных поддонов;
- Высокоточные электронные питатели с автоматическим выравниванием позиции захвата;
- Умные питатели с функцией автоматической загрузки и склеивания лент с чипами;
- Решения для управления производством: проверка компонентов и отслеживание партии;
- Интуитивно понятное ПО для управления и программирования печатных плат.
| Модель | Decan S2 |
| Монтажные головки | 2 портала по 10 голов (FS10) |
| Максимальная скорость монтажа | 92 000 комп/час |
| Точность монтажа | ±28 мкм@3σ для чипов 03015, ±25 мкм@3σ для IC |
| Устанавливаемые компоненты | 03015 ~ 12 мм (высотой не более 10 мм) |
| Размеры плат | 50х40 ~ 510х460 мм, опционально 610x460, 740х460, 810x460, 1200x460 |
| Толщина печатной платы | 0,38 ~ 4,2 мм |
| Вместимость базы питателей | 120 шт 8 мм |
| Конфигурация конвейера | 1-2-1 (1-2-2, 2-2-2, 2-2-1, 1-1-1 опции) |
| Интерфейс | SMEMA |
| Электропитание | AC 200 / 208 / 220 / 240 / 380 / 415 В (50/60Гц, 3ф) Max. 5 кВт |
| Пневмопитание | 0.5 ~ 0.7Мпа (5 ~ 7 бар), 50 Нл/мин |
| Габариты | 1430x1740x1485 мм |
| Вес | 1800 кг |
Видеопрезентация установщиков Techwin Decan серии 2:
