AC-600 conformal coating system

Линейная установка селективной влагозащиты AC-600

Оси
4
Макс. рабочая зона
650х450 мм
Количество модулей нанесения
на выбор
Повторяемость позиционирования
25 мкм
Число рабочих станций
1 или 2

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Четырехосевая установка прецизионного нанесения конформных покрытий AC-600 является встраиваемой в линию высокопроизводительной платформой, вобравшей в себя многолетний опыт использования технологии селективного нанесения покрытий. Простая в программировании и эксплуатации, но при этом достаточно мощная для того, чтобы обеспечить эффективность стандартных операций и удовлетворить растущие требования производства к автоматизации и сложности изделий.

Обладает высокой гибкостью за счет возможности оснащения несколькими рабочими станциями и модулями нанесения. Тип модуля выбирается исходя из материала (тип и толщина покрытия, вязкость) и особенностей изделия (наличие участков, которые не требуется покрывать, присутствие компонентов с выводами под корпусом). См. конфигурацию модулей ниже.

Возможность единовременного контроля широкого спектра рабочих параметров обеспечивает качественный результат на выходе. Толщина наносимой пленки, площадь покрытия и скорость процесса строго контролируются оператором.

Основные характеристики:

  • Высокая стабильность
  • Модульная конструкция головок (модулей нанесения)
  • Одна или две рабочие станции на выбор
  • CCD камера 640x480 px для распознавания реперных знаков и авто корректировки координат
  • Возможность комбинирования нескольких типов модулей нанесения в одной машине
  • Автоматическая смена типа распыления "на лету"
  • Гибкое мультикоординатное управление позволяет точно наносить материалы на сложные ПУ
  • Система перемещения по осям XYZD гарантирует отсутствие пропущенных областей
  • Мощные функциональные возможности строгого контроля качества нанесения покрытий
  • Высокоточный ШВП
  • Промышленный ПК
  • LCD-монитор и клавиатура в комплекте
  • Цепной конвейер из нержавеющей стали с автоматической регулировкой ширины
  • SMEMA
  • Полностью контролируемое ПО на базе Windows 7
  • Несколько способов загрузки рабочих программ
  • Ультрафиолетовая лампа
  • Встроенная подсветка
  • Система очистки насадок
  • Отверстие для вытяжки диаметром 200 мм
  • Сканер штрих-кодов (опция)
  • Звуковая сигнализация низкого уровня жидкости (опция)
  • Система калибровки игл (опция)
  • Подогрев циркулирующей жидкости (опция)
  • CE сертификация

Техническая спецификация конвейерной установки селективной влагозащиты AC-600:

Модель AC-600
Ширина плат, мм 40 - 500
Длина плат, мм (1 рабочая станция/ 2 станции) 650/450
Минимальная кромка платы, мм 3
Максимальная нагрузка на конвейер, кг 5
Конвейер цепной из нержавеющей стали
Высота конвейера, мм 880-950
Интерфейс SMEMA
Максимальная скорость перемещения XY/Z, мм/сек 800/300
Максимальное ускорение XY/Z, g 0,8/0,3
Повторяемость XYZ ± 25um, 3σ
Приводы XYZ серводвигатель, ШВП
Угол поворота по оси D ±90˚
Повторяемость по D ±0,1˚
Привод оси D цилиндрический
Угол поворота модулей (головок) ±30˚
Одна рабочая станция
Максимальная область нанесения одинарным модулем, мм 650x450
Область нанесения двойным модулем V5000 & V420A, мм 560x450
Область нанесения V5000 с опцией наклона & V420A, мм 560x380
Две рабочие станции
Максимальная область нанесения одинарным модулем, мм 450x450
Область нанесения V5000 & V420A, мм 450x450
Область нанесения V5000 с опцией наклона & V420A, мм 450x380
Макс. зазор над/под платой, мм 100
Электропитание 220V, 2,5кВт, 16А, 50/60 HZ
Пневмопитание 80 psi (5,5 Бар)
Габариты, мм 1364x1290x1638
Вес, кг 900
Возможная конфигурация модулей нанесения влагозащитных покрытий:
  1. Распылительный модуль V-5000, работающий в 3-х режимах:
  • струя,
  • закрученная струя,
  • распыление.

Для жидкостей средней и низкой вязкости (500 ~ 10000CPS), может быть оснащен опцией вращения на 360˚. Используется для нанесения всех видов SMT покрытий.

  1. Прецизионный игольчатый модуль V-420A

Подходит для материалов с низкой вязкостью и в основном применяется для селективных покрытий. Обеспечивает высокую точность дозирования при максимальной скорости до 100 точек/с. Расход материалов программно регулируется.

Для заливки областей с высокими компонентами и очень малыми припусками непокрываемых зон рекомендуется конфигурация модуля V-420A с распылительным или пленочным модулем.

  1. Модуль пленочного нанесения V-5400

Для жидкостей с низкой вязкостью и материалов на основе растворителей. Благодаря направленной подаче материала под давлением через насадку специальной конструкции, формируется плоская ровная струя, напоминающая пленку, тем самым достигается максимальная эффективность переноса материала до 99% без разбрызгивания и потерь. Ширина пленки регулируется с помощью насадок. Доступна опция нанесения под 90°. Маскирование не требуется.

  1. Распылительный модуль V-5800
Трехрежимный распылительный клапан V5000

Распылительный модуль V5000

Прецизионный игольчатый модуль V420A

Игольчатый модуль V420A

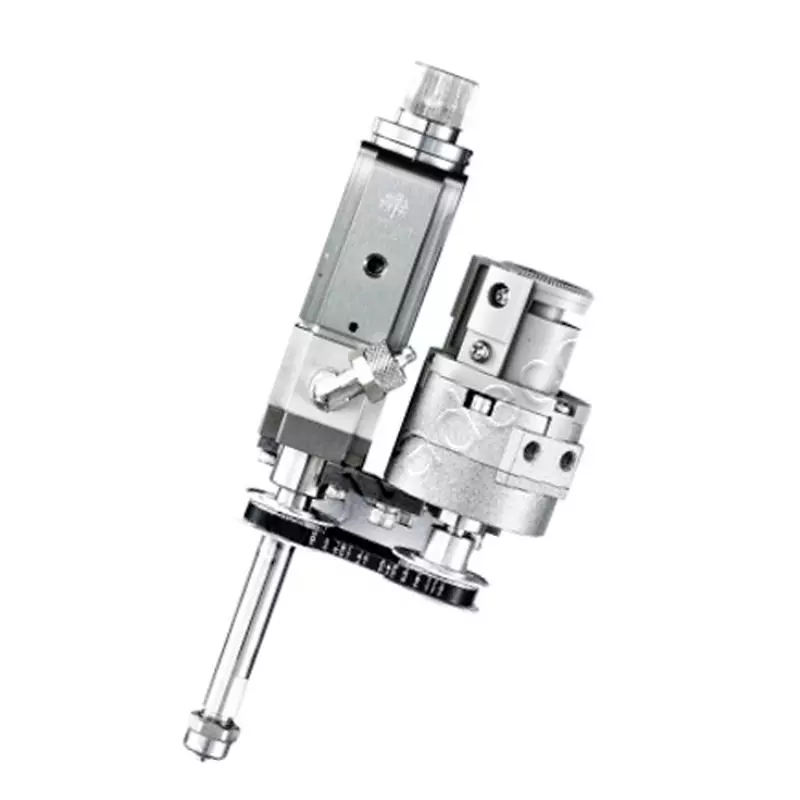

Модуль для нанесения пленки V5400

Модуль пленочного нанесения V5400

Небольшой распылительный клапан V5800

Малый распылительный модуль V5800

Линейная система нанесения конформных покрытий AC-600

AC-600 с открытой крышкой
