Сравнение SmartPlace H2 и Neoden 3V, Charmhigh CHMT48, QiHe TVM802A

Сравнение SmartPlace H2 и Neoden 3V, CHMT48, TVM802A

Тип привода
Шаговый | Шаговый с обратной связью
Тип передачи
Ременная
Тип направляющих
Цилиндрические | Линейные
Управление
Промышленный ПК | Встроенный PLC
Экран
Внешний монитор | Встроенный дисплей 7"

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

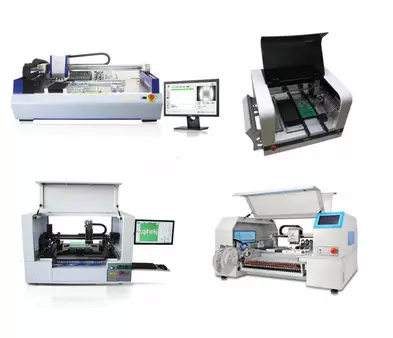

Сравниваемые модели настольных установщиков смд компонентов начального уровня:

  • SmartPlace H2
  • Neoden 3V
  • Charmhigh CHMT48
  • QiHe TVM802A

         Сравнительная характеристика SmartPlace H2 и Neoden 3V, Charmhigh CHMT48, QiHe TVMA802AX
Установщик СМД

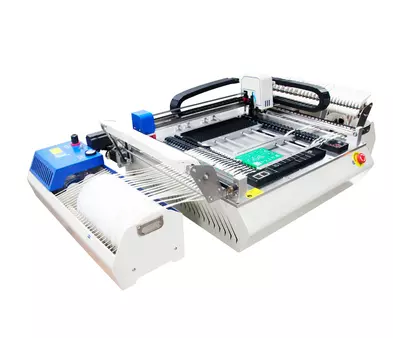

SmartPlace H2

SmartPlace H2

Отправить запрос



Neoden 3V

Neoden 3V



       CHMT48

CharmHigh 48

TVM802AX

Qihe

Размер платы, мм 320 х 450 320 х 390 320 х 390 340 х 340
Скорость установки, CpH 5000 2500 3000 3000
Камера центрирования Да Да Да Да
Камера распознавания
реперных знаков
Да Да Да Да

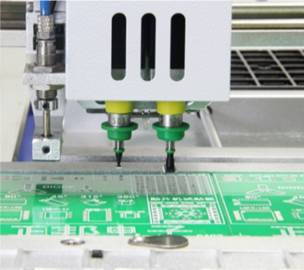

Монтажные головы

2 насадки, JUKI



2 насадки, JUKI

Насадки на монтажные головки Neoden 3V





2 насадки, JUKI

Головки CHMT48





2 насадки, JUKI

Головки TVM802AX



Привод X, Y осей

Шаговый двигатель  c обратной связью

Серводвигатель SmartPlace

Шаговый двигатель

Шаговый двигатель Neoden 3V



Шаговый двигатель  c обратной связью

Двигатель CHMT48





Шаговый двигатель

Движок Qihe



Тип передачи

Ременная

Ременная передача SmartPlace



Ременная

Тип передачи Neoden 3V



Ременная

Передача CHMT48



Ременная

Ременная передача Qihe



Тип направляющих

XY линейные

XY направляющие

X, Y цилиндрические

Цилиндрические направляющие Neoden

X, Y цилиндрические

XY направляющие ChMT48



X, Y цилиндрические

XY направляющие Qihe



Программирование

Промышленный ПК на базе
WINDOWS 7

Windows7

PLC, встроенный софт

PLC

PLC, встроенный софт

PLC экран

ПК

ПК

Дисплей

19 " DELL  включено в стоимость

Монитор Dell

PLC, встроенный дисплей 7"

ЖК дисплей Neoden 3V

PLC, встроенный дисплей 7"

Сенсорный экран Qihe

Нет

No image



Резюме:

  • Шаговый двигатель с обратной связью или без? Конечно с обратной связью лучше. Это более плавный ход, большая скорость перемещения, а главное высокая точность позиционирования.
  • Цилиндрические направляющие уступают линейным тем, что за ними необходим более тщательный уход, при отсутствии которого система сильно теряет в точности спустя 1-2 года. Попросту говоря, при неправильном уходе (частая смазка, очистка поверхностей) появляется выработка, приводящая к смещениям. Линейные направляющие более долговечны и надежны, их, как правило, ставят на более скоростные машины.
  • Наличие промышленного ПК с подключаемым монитором или встроенный PLC с экраном 7-9 дюймов: однозначно полноценный ПК и полноценный монитор. Любой технолог согласится с тем, что программировать, контролировать ход работы, отлаживать технологию удобно на нормальном экране. Особенно, если мы имеем дело с мелким компонентом 0603 или 0402.

Наши специалисты рекомендуют:

  • Наиболее выигрышной моделью установщика smd компонентов в данном случае является SmartPlace H2;

Что вы получаете:

  • Установщик смд компонентов в оговоренной комплектации за оговоренную стоимость и сроки поставки. Умеренный торг допускается и приветствуется;
  • Пусконаладочные работы и отладку вашей технологии производства, на конкретно вашем изделии;
  • Обучение вашего оператора (технолога) на вашем оборудовании и вашем изделии;
  • Сервисную поддержку 12 месяцев, включающую телефонные консультации по эксплуатации оборудования, выезды наших инженеров в случае выхода оборудования из строя, замену неисправных узлов оборудования;
  • Постгарантийный сервис, включающий плановое ТО, ремонт неисправностей, замену вышедших из строя запасных частей (за дополнительную плату).
