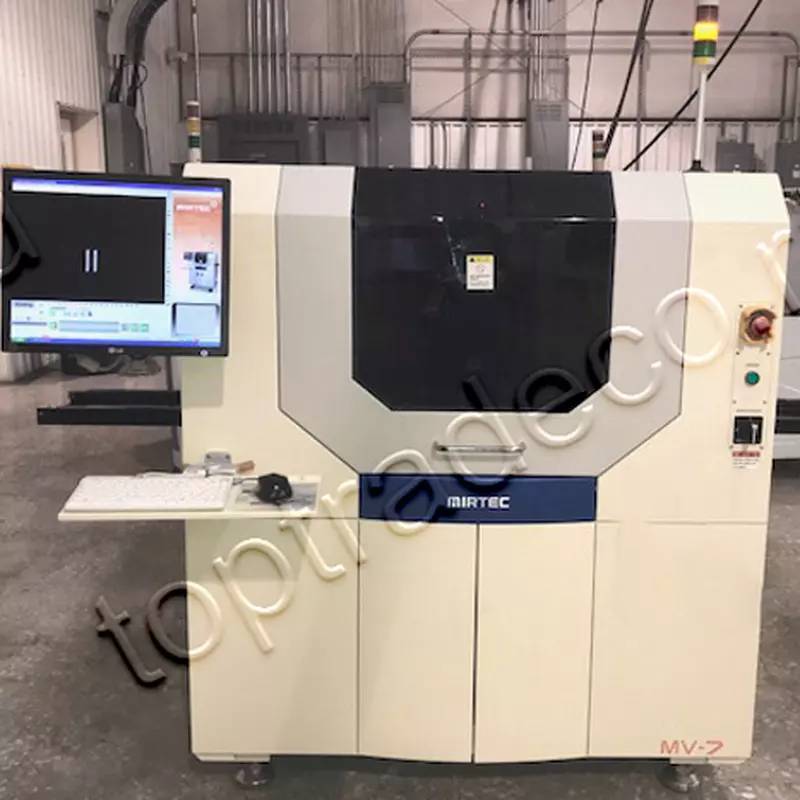

AOI система автоматической оптической инспекции печатных плат Mirtec MV-7 характеризуется высокой точностью и учитывает все современные тенденции в процессе производства электроники, такие как: увеличение плотности компонентов на печатных платах, повышение объемов и скоростей производства, а также высокие требования к качеству электронной продукции.
АОИ система Mirtec MV-7 укомплектована цифровой камерой 5 или 10 Мп и опционально системой цветных камер бокового вида Side Viewer®, благодаря чему позволяет производить экспертную оценку дефектов путем одновременного захвата изображения со всех четырех сторон, а также гарантирует инспекцию паяных соединений PLCC и компонентов с J-выводами.
Оптимальное освещение рабочей зоны достигается за счет независимой системы подсветки по четырем углам Quad Angle Lighting System. Программируемая подсветка обеспечивает улучшенное распознавание перевернутых и идентичных по цвету компонентов, позволяет исследовать поверхность печатных плат и выявлять царапины на контактных площадках.
Лазерная система Intelli-Scan позволяет качественно проверять поднятые на 1 µм выводы в виде крыла чайки для SOIC и QFP, а также измерять Z-высоту по четырем точкам для точного теста компланарности BGA и CSP, т.е. обеспечивает полноценное «третье измерение».
Система автоматической оптической инспекции печатных плат Mirtec MV-7 быстро и легко программируется, что позволяет производить инспекционные процессы на высокой скорости. Обладает встроенным ПО сбора данных SPC для минимизации и устранения дефектов на инспектируемых областях.
Инспекционное оборудование MIRTEC имеет большую популярность на рынке электронной промышленности, обеспечивая отличную работу и высокое качество по очень конкурентоспособной цене.
- Пред и постпроизводственная инспекция печатных плат;
- Улучшенные цифровые камеры для цветной съемки с разрешением 5 или 10 Мп;
- Ультравысокое разрешение инспекции 9.8 µм/пиксель;
- Проверка чипов 01005 с шагом ИС 0,12 мм;
- Многоуровневая программируемая система LED освещения (горизонтальная, вертикальная, коаксиальная);
- Технология цветной инспекции с помощью 100% белых светодиодов - для проверки малых приподнятых выводов и компонентов;
- Встроенная система статического контроля процессов SPC для отслеживания дефектов;
- Встроенная лазерная инспекционная система Intelli-Scan для 3d обзора и точного измерения Z-высоты (опция);
- Двойной инспекционный конвейер (опция);
- Автоматическое обучение при использовании CAD-данных;
- Библиотека данных для сокращения времени обучения и наладки с сохранением информации об ошибках;
- Система маркировки дефектов NG-Marker (опция);
- Система чтения 1D или 2D штрих-кодов Barcode System (опция);
- Легкость программирования и управления
Спецификация систем автоматической инспекции печатных плат Mirtec серии MV-7:
| Модель | Mirtec MV-7xi | Mirtec MV-7U | |
| Область инспекции, мм | 50x50 ~ 510x460 | 60x60 ~ 660x510 | |
| Толщина проверяемой платы, мм | 0,5 ~ 3 | ||
| Клиренс верхней камеры, мм | 45 | ||
| Область зажима печатной платы по краям | 3 | ||
| Максимальный вес ПП, кг | 4 | ||
| Тип линзы | Телецентрическая | ||
| Поле обзора FOV, мм / Разрешение изображения, мкм/пиксель | 5 Мп | 47,76x34,94 / 18,2 | |
| 35,16x25,73 / 13,4 | |||
| 25,72x18,8 / 9,8 | |||
| 10 Мп | 66,68x49,79 / 18,2 | ||
| 49,09x36,66 / 13,4 | |||
| 35,90x26,81 / 9,8 | |||
| Скорость проверки, мм2 (сек/кадр) | 5 Мп | 5959 (0,28) | |
| 3479 (0,26) | |||
| 2016 (0,24) | |||
| 10 Мп | 8972 (0,37) | ||
| 5293 (0,34) | |||
| 3007 (0,32) | |||
| Проверка наименьшего компонента | ИС 0603/0201/ шаг ИС 0,4 мм | ||
| ИС 0402/ 01005/ шаг ИС 0,3 мм | |||
| Разрешение камеры | 5 Мп | 2456х2058 | |
| 10 Мп | 3664х2736 | ||
| Система подсветки | 6-уровневая | ||
| Лазер Intelli Scan (разрешение/погрешность) | 15 мкм на точку / ± 10 мкм | ||
| Конвейерная система | 3-х секционный конвейер | ||
| Давление воздуха | 0,5 МПа | ||
| Электропитание | 1Ф, 85-264 В, 50/60 Гц | ||
| ОС | Windows XP | ||
| Габаритные размеры, мм | 995x1400x1450 | 1360х1310х1200 | |
| Вес, кг | 800 | 1000 | |
