Полуавтоматическая система пайки штыревых компонентов ZB3020BG(DG)

Полуавтоматическая система пайки штыревых компонентов ZB3020BG(DG)

Размер ванны
300х200х70 мм
Максимальный размер платы
280х180 мм
Ванна припоя
30 кг
Технология
Свинцовая/Бессвинцовая (титановая ванна DG)
Потребляемая мощность
2500 Вт
Температура
0-400°C
  • Доставка
  • Оплата
  • Сроки
  • Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

    Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

    Возможна организация доставки до вашего предприятия на условиях «дверь — дверь» или доставка до терминала. А также возможен самовывоз.

    Мы работаем с юридическими лицами резидентами РФ и стран таможенного союза и предлагаем гибкие условия оплаты!

    Оборудование — 8 -15 календарных недель;
    Запасные части — 25 - 45 рабочих дней;
    Расходные материалы — срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Полуавтоматическая система пайки штыревых компонентов ZB3020BG(DG) подходит для небольших производств и помогает в автоматизации ручного монтажа выводных компонентов. Осуществляет все необходимые циклы пайки (флюсование, преднагрев, пайка, охлаждение) и экономит рабочее пространство. Бюджет на покупку более чем скромный, позволит оптимизировать и повысить эффективность ручного труда.

  • Пневматический флюсователь;
  • Титановая ванна (модели ZB3020DG) для бессвинцового припоя;
  • PID контроль температуры;
  • Предварительный нагрев плат перед погружением;
  • Низкое энергопотребление 2500 Вт;
  • Ванна припоя небольшого размера.

Система пайки погружением припоя производится в двух исполнениях:

  • Стальная ванна для свинцовой технологии BG;
  • Титановая ванна для бессвинцовой технологии DG.



УСТАНОВКА ПАЙКИ ВЫВОДНЫХ ЭЛЕМЕНТОВ ZB3020BG(DG)

Спецификация:

Модель ZB3020BG/ZB3020DG
Размер ПП, мм 280x180
Размер ванны для припоя, мм 300х200х70
Вместимость ванны припоя, кг 30
Температура ванны припоя Рекомендованная 265 °C для SnPb, 400 °C макс.
Потребляемая мощность, Вт 2500
Электропитание AC220V +/-10%
Габаритные размеры, мм 1130x750x1160
Панель управления Интегрированная независимая система
Вес, кг 92

Основные узлы полуавтоматической системы пайки выводных компонентов погружением в ванну припоя:

Флюсователь, Полуавтоматическая система пайки штыревых компонентов погружением в ванну припояПолуавтоматическая система пайки штыревых компонентов погружением в ванну припоя,панель управления Нагревательные элементы, Полуавтоматическая система пайки штыревых компонентов погружением в ванну припояпайка выводных компонентов, Полуавтоматическая система пайки штыревых компонентов погружением в ванну припоя

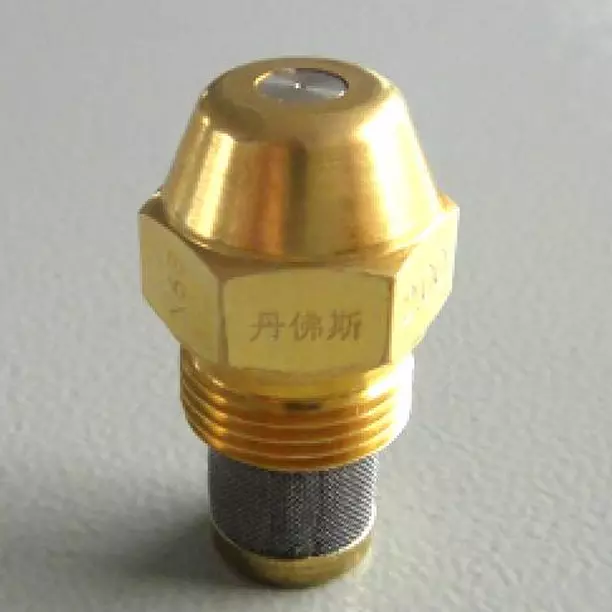

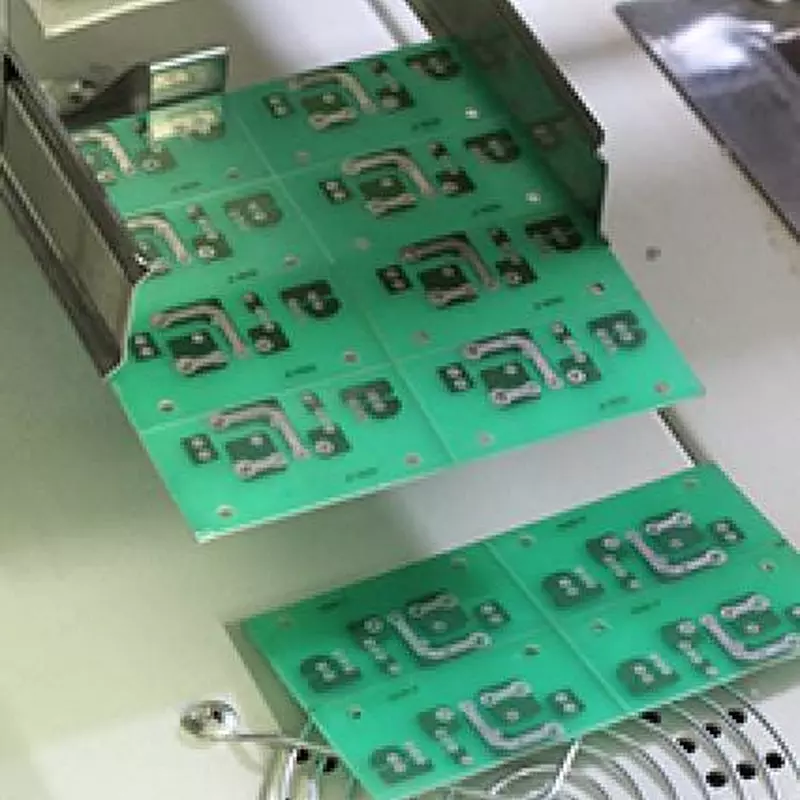

Флюсователь         Панель управления        Нагреватели            Готовая плата

Комплектация установки пайки выводных компонентов ZB3020BG/ZB3020DG:

  • Держатель ПП для плат с размерами от 60х60 до 300х220мм;
  • Пневматический настраиваемый спрей-флюсователь;
  • PID консоль настройки температуры ванны припоя;
  • Независимая зона предварительного нагрева;
  • Ванна припоя из нержавеющей стали, вмещает 30 кг припоя;
  • Удобная система удаления шлама;
  • Внешнее выходное отверстие для подключение к вентиляции;
  • 1 год гарантии на все комплектующие.

Видео работы системы полуавтоматической пайки штыревых компонентов:
