Полуавтоматическая система пайки штыревых компонентов ZB3525BG(DG)

Полуавтоматическая система пайки штыревых компонентов ZB3525BG(DG)

Размер ванны припоя
350х250х70 мм
Максимальный размер платы
300х220 мм
Ванна припоя
45 кг
Технология
Свинцовая/Бессвинцовая (титановая ванна DG)
Потребляемая мощность
2500 Вт
Температура
0-400°C
  • Доставка
  • Оплата
  • Сроки
  • Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

    Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

    Возможна организация доставки до вашего предприятия на условиях «дверь — дверь» или доставка до терминала. А также возможен самовывоз.

    Мы работаем с юридическими лицами резидентами РФ и стран таможенного союза и предлагаем гибкие условия оплаты!

    Оборудование — 8 -15 календарных недель;
    Запасные части — 25 - 45 рабочих дней;
    Расходные материалы — срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

 Данная система отлично подойдет для небольших производств и поможет автоматизировать ручной монтаж выводных компонентов. Осуществляет все необходимые циклы пайки: флюсование, преднагрев, сама пайка, охлаждение.  Не занимает много места в рабочем пространстве. Позволяет оптимизировать и повысить эффективность ручного труда.

Основные преимущества:

  • Пневматический флюсователь;
  • Титановая ванна (ZB3525DG) для бессвинцового припоя;
  • PID контроль температуры;
  • Предварительный нагрев плат перед погружением;
  • Низкое энергопотребление 2500 Вт;
  • Ванна припоя 45 кг.



Система пайки погружением припоя ZB3525 поставляется в двух исполнениях:

  • Стальная ванна для свинцовой технологии BG;
  • Титановая ванна для бессвинцовой технологии DG.



УСТАНОВКА ПАЙКИ ВЫВОДНЫХ ЭЛЕМЕНТОВ ZB3525BG(DG)

Спецификация:

Модель ZB3525BG  ZB3525DG
Размер ПП, мм 300x220
Материал ванны сталь титан
Размер ванны для припоя, мм 350х250х70
Вместимость ванны припоя, кг 45
Температура ванны припоя Рекомендованная 265 °C для SnPb, 400 °C макс.
Потребляемая мощность, Вт 2500
Электропитание AC220V +/-10%
Габаритные размеры, мм 1230x800x1160
Панель управления Интегрированная независимая система
Вес, кг 101

Комплектация установки пайки выводных компонентов ZB3020BG/ZB3020DG:

  • Держатель ПП для плат с размерами от 60х60 до 300х220мм;
  • Пневматический настраиваемый спрей-флюсователь;
  • PID консоль настройки температуры ванны припоя;
  • Независимая зона предварительного нагрева;
  • Ванна припоя из нержавеющей стали, вмещает 45 кг припоя;
  • Удобная система удаления шлама;
  • Внешнее выходное отверстие для подключения к вентиляции;
  • 1 год гарантии на все комплектующие.

Основные узлы полуавтоматической системы пайки выводных компонентов погружением в ванну припоя:

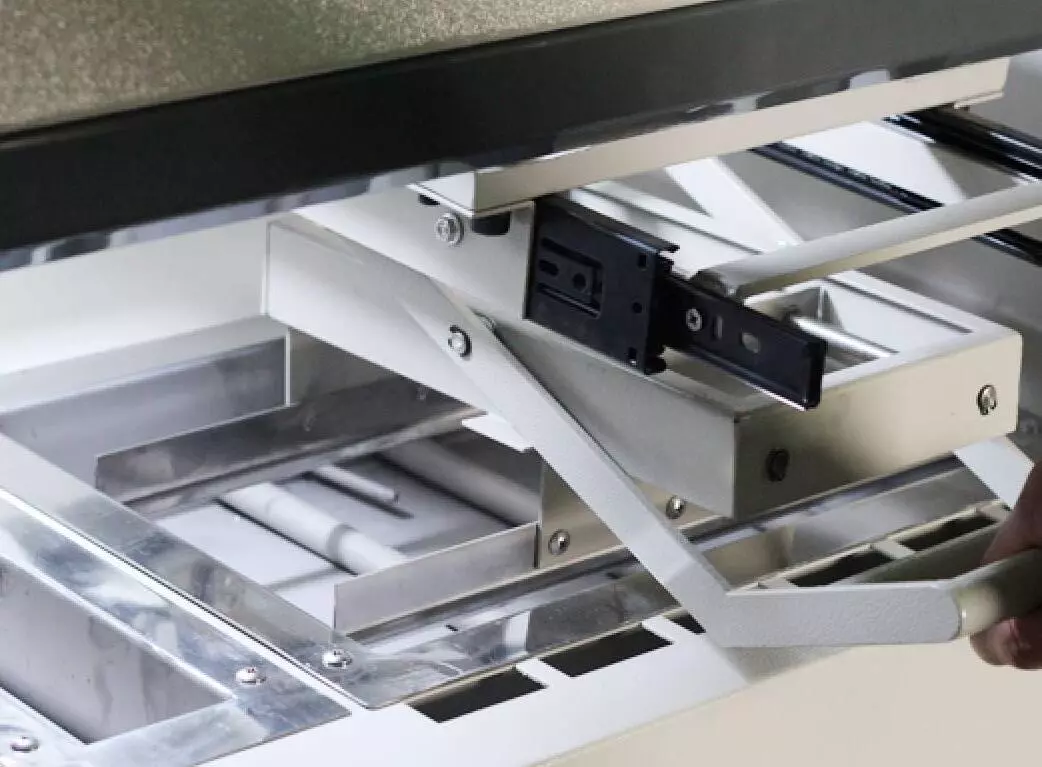

Полуавтоматическая система пайки штыревых компонентов погружением в ванну припоя, загрузка платы Предварительный нагрев платы, Полуавтоматическая система пайки штыревых компонентов погружением в ванну припоя подача флюса, Полуавтоматическая система пайки штыревых компонентов погружением в ванну припояПолуавтоматическая система пайки штыревых компонентов погружением в ванну припоя, охлаждение

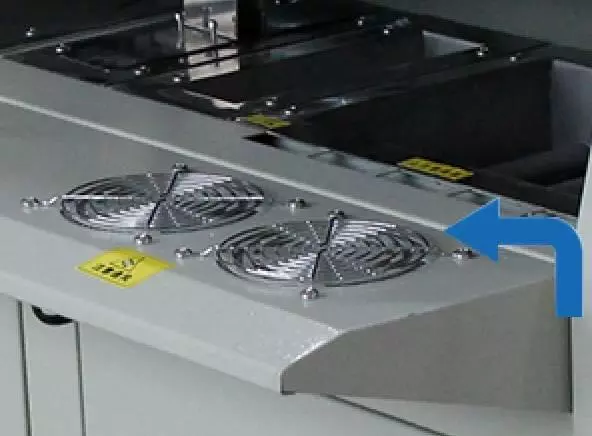

    Загрузка платы                                        Преднагрев                          Подача флюса                         Охлаждение


Видео работы системы полуавтоматической пайки штыревых компонентов:
