Трафаретный принтер DEK Horizon 03iX 2014

Автоматический трафаретный принтер DEK Horizon 03iX БУ 2014 года

Модель
Horizon 03iX БУ
Год производства
2014 г
Область печати
510х508 мм
Трафарет
LPKF Z4P 584x584 в 736x736, LPKF Z4P 736x736
Инспекция
2D, HawkEye® 750 digital camera

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Принтеры фирмы DEK отлично зарекомендовали себя во всем мире и считаются самыми популярными принтерами трафаретной печати, поскольку показали свою надежность, функциональность и простоту управления. Они обеспечивают отличное качество печати, высокую скорость и точность совмещения платы с трафаретом.

Основные характеристики:
  • Система фиксации и позиционирования печатной платы по X, Y, T осям;
  • Использование реперных знаков для совмещения ПП и трафарета;
  • Точность совмещения >2 Cpk @ +/- 12.5µm, 6 Sigma #;
  • Точность печати >2 Cpk @ +/- 25µm, 6 Sigma # Core;
  • Цикл печати 12 сек (11 сек с HTC опцией);
  • Позиционирование СТЗ на базе моторов с обратной связью, точность 4 микрон;
  • Дружественный и понятный пользовательский интерфейс DEK InstinctivTM, цветная TFT сенсорная панель, клавиатура, трекбол
  • Система технического зрения HawkEye® 750 digital camera, IEEE 1394 interface, мультиканальность;
  • LED подсветка
  • Поле зрения (FOV) 11,3мм x 8,7мм, инспекционное окно 26 мм2
  • Печатающая головка с двойными ракелями
  • Система индивидуальной настройки давления для каждого ракеля
  • Система автоматической очистки трафарета (вакуумная/сухая/влажная)
  • Возможность установки рамок от 305х305 мм до 736х736, высота 38 мм;
Техническая спецификация DEK HORIZON 03iX:
Модель DEK HORIZON 03iX
Максимальный размер ПП, мм 510x508.5
Минимальный размер ПП, мм 50x40.5
Размер реперных знаков, мм 0.1 — 3
Толщина платы, мм 0.2 – 6
Максимальный вес ПП, кг 1
Поддержка платы Магнитные пины
Высота конвейера 900±40 мм
Размер рамки трафарета 305х305 мм ~ 736х736 мм
Тип ракеля Металл/резина (угол наклона: 45°, 55° и 60°)
Скорость отделения трафарета 0.1 — 20 мм/сек
Зазор отделения ПП от трафарета 0 - 20 мм
Скорость печати 2 - 300 мм/сек
Давление ракеля: 0 - 20 кг
Точность печати >2 Cpk @ +/- 12.5µm, 6 Sigma #;
Повторяемость печати >2 Cpk @ +/- 25µm, 6 Sigma # Core;
Время цикла печати менее 12 секунд
Время переналадки с изделия на изделие менее 5 минут
Пневмопитание 5 — 8 Бар, 5 л/мин
Электропитание 220В±10%, 50/60 Гц, 15A
ОС Windows XP
Габаритные размеры, мм 2060х1500х1570
Вес, кг 660

Детальные изображения принтера:

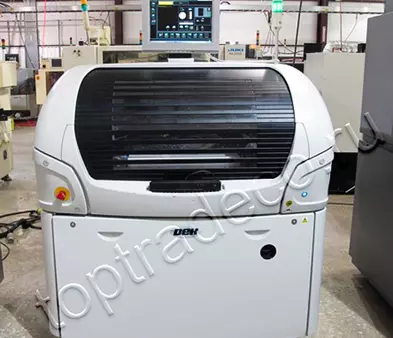

Внешний вид принтера DEK Horizon 03iX БУ 2014г

Изображение шильда DEK Horizon 03iX
