 DEK Horizon 03i БУ 2008

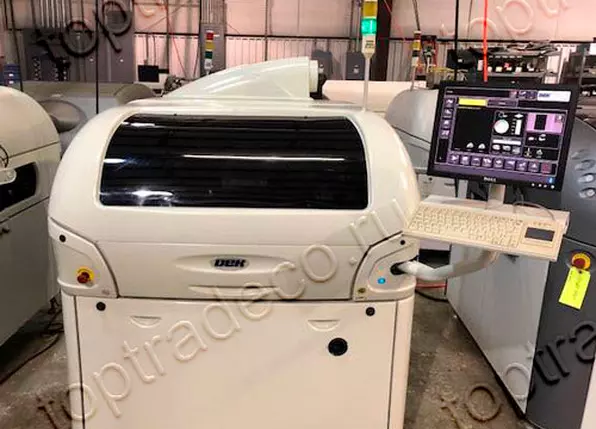

Автоматический принтер трафаретной печати DEK Horizon 03i БУ 2008 года

Модель
Horizon 03i БУ
Год производства
2008 г
Область печати
508х508 мм
Трафарет
LPKF Z4P 584x584 в 736x736, LPKF Z4P 736x736
Инспекция
2D, Graphite Camera

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Принтеры фирмы DEK отлично зарекомендовали себя во всем мире и считаются самыми популярными принтерами трафаретной печати, поскольку показали свою надежность, функциональность и простоту управления. Они обеспечивают отличное качество печати, высокую скорость и точность совмещения платы с трафаретом.

Основные характеристики:
  • Система фиксации и позиционирования печатной платы по X, Y, T осям;
  • Использование реперных знаков для совмещения ПП и трафарета;
  • Точность совмещения 1.33 Cpk @ +/- 25 микрон;
  • Точность печати 1.33 Cpk @ +/- 25 микрон;
  • Позиционирование СТЗ на базе моторов с обратной связью, точность 4 микрон;
  • Дружественный и инстинктивно понятный пользовательский интерфейс DEK V9
  • Система технического зрения Grafhite Camera IEEE 1394 interface;
  • Печатающая головка с двойными ракелями
  • Система индивидуальной настройки давления для каждого ракеля
  • Система автоматической очистки трафарета (вакуумная/сухая/влажная)
  • Возможность установки рамок от 736х736 мм, 584х584/736х736, высота 38 мм;
Спецификация автоматического принтера трафаретной печати DEK Horizon 03i:
Модель DEK HORIZON 03i
Максимальный размер ПП, мм 510x508.5
Минимальный размер ПП, мм 50x40.5
Размер реперных знаков, мм 0.1 — 3
Толщина платы, мм 0.4 – 6
Максимальный вес ПП: кг 1 кг
Поддержка платы Магнитные пины
Высота конвейера, мм 900±40
Размер рамки трафарета, мм 305х305 ~ 736х736
Тип ракеля Металл/резина (угол наклона: 45°, 55° и 60°)
Скорость отделения трафарета 0.1 — 20 мм/сек
Зазор отделения ПП от трафарета 0 - 20 мм
Скорость печати 2 - 150 мм/сек
Давление ракеля: 0.5 - 20 кг
Точность печати 1.33Cpk @ +/- 12.5 микрон, 6 Sigma;
Повторяемость печати 1.33Cpk @ +/- 25 микрон, 6 Sigma;
Время цикла печати менее 14 секунд
Время переналадки с изделия на изделие менее 5 минут
Пневмопитание 5 — 8 Бар, 5 л/мин
Электропитание 220В±10%, 50/60 Гц, 15A
ОС Windows XP
Габаритные размеры, мм 2000х1500х1570
Вес кг 630

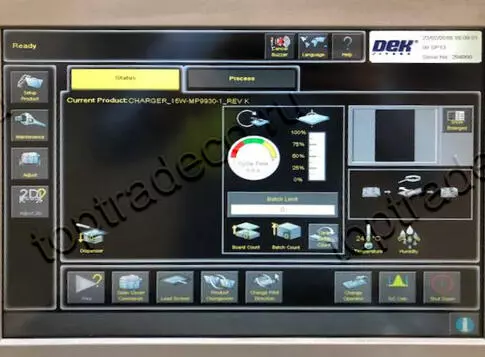

Программное обеспечение принтера Dek 03i

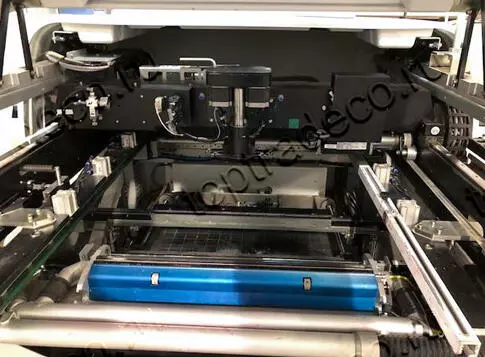

Рабочее поле DEK Horizon 03i

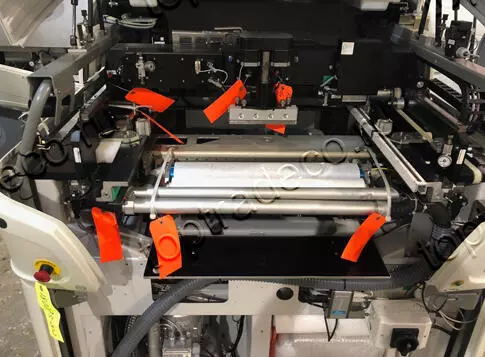

Размещение маркерных меток на принтере DEK перед транспортировкой

Установка DEK Horizon 03 на паллет перед отправкой
