Линия смд монтажа на базе JUKI RS1

Автоматическая линия для смд монтажа на базе установщика JUKI RS1

Загрузчик печатных плат
LD-390
Автоматический трафаретный принтер
Desen Classic
Линейный смд установщик
JUKI RS1
Линейная конвейерная печь
Jaguar F8
Разгрузчик печатных плат
ULD-390

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Профессиональная линия для крупного серийного производства электронных изделий.

Благодаря высокоточному установщику компонентов JUKI RS-1 обеспечивается сборка компонентов 0201 и микросхем с шагом от 0,2 мм. Данный установщик имеет оптимальную производительность 29 000 комп/час (заявленная 42 000). Ожидаемая производительность 1000 ~1500 плат в смену (при средней плотности монтажа 250 комп. на одну мультиплату).

Автоматический принтер нанесения паяльной пасты DESEN Classic 1008 является прямым конкурентом GKG, DEK (ASM) и MPM, опережающим данные марки по качеству сборки и простоте интерфейса. Обратите внимание, что данный трафаретный принтер сейчас предлагается по промо цене! Запрашивайте КП у наших менеджеров!

Печь Jaguar F8 - наилучшее решение для пайки изделий с высокими требованиями приемки качества. Импортные комплектующие 70%. Запатентованная система нагрева и контроля температуры на базе ERSA. 2/2 зоны охлаждения.

Загрузчик/Разгрузчик печатных плат Jaguar LD-390 и ULD-390 имеют высокую отказоустойчивость. По желанию заказчика данную линию можно оснастить 10-ти или 12-ти зонными печами Jaguar F-серии. Выбрать другие варианты печей вы можете по ссылке.



Скоростной установщик СМД компонентов  JUKI RS1 Высокоточный принтер нанесения паяльной пасты DESEN Classic 1008 Конвекционная печь оплавления смд компонентов Jaguar F8
Максимальный размер плат 650 х 370 мм (1200 х 370 мм опция) Размер печатных плат 50х50 ~ 400х340 мм Длина зоны нагрева 3121 мм
Скорость установки CPH 42 000 компонентов в час Рекомендуемый размер рамы трафарета 470х370 ~ 737х737 мм Ширина конвейера 450 мм сетка / 400 мм цепь
Тип устанавливаемого компонента 0201 ~ 74мм/ 50х150мм (шаг от 0.2 м) Скорость нанесения 6 - 200 мм/сек Тип конвейера Сетчатый + цепной
Количество монтажных голов 8, захваты JUKI 501-511 Повторяемость ± 10 мкм Количество зон нагрева, верх/низ 8/8
Точность установки ± 25 мкм Тип нанесения Автоматическая печать Количество зон охлажденияя, верх/низ 2/2
Тип и количество питателей 112, электронные JUKI Встраиваемость в линию Да, SMEMA Тип нагрева Конвекция
Тип конвейера 4-х сегментный конвейер Время цикла печати менее 7 секунд Встраиваемость в линию Да, SMEMA интерфейс
Система технического зрения Лазерное центрирование, 1 файн камера Скорость отделения ПП от трафарета 0,1 - 20 мм/сек Точность поддержания температуры ± 1 ˚C
1 камера считывания реперных знаков Давление ракеля 0,5 - 15  Кг Управление ПК + PLC
Встраиваемость в линию Да, SMEMA интерфейс Электропитание 220В±10%, 50/60 Гц, 15A Потребление электроэнергии 38 Квт / 7 Квт
Подключение 380В, 50/60 Гц, 2.2 Квт Пневмопитание 4-6 атм., 15 л/мин Подключение 3 ф, 380В, 50/60 Гц
Габаритные размеры 1500×1810×1440 мм Габаритные размеры 1140х1360х1500 мм Габаритные размеры 3600х1100х1490 мм
Загрузчик плат LD-390 вид спереди

Загрузчик плат

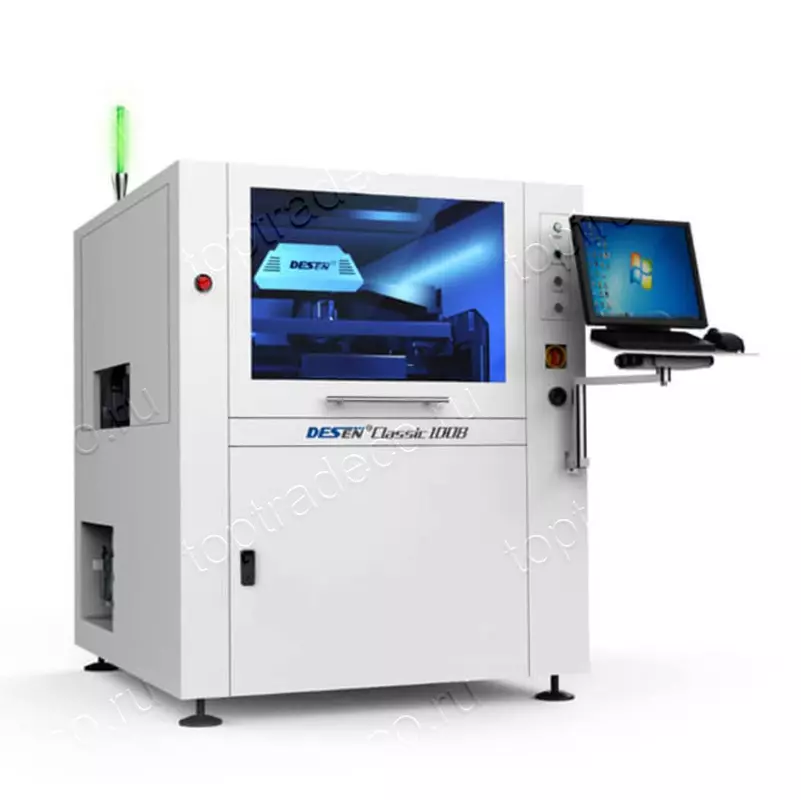

Принтер-автомат DESEN-1008

Трафаретный принтер

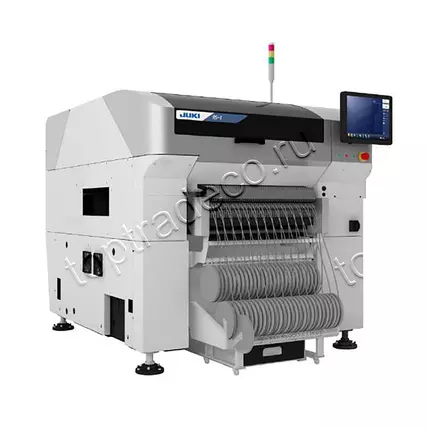

Установщик Juki RS1

Установщик смд

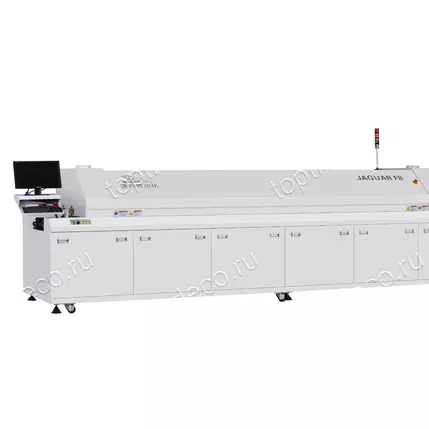

Печь конвекционного оплавления

Оборудование для разгрузки плат ULD-390

Разгрузчик плат
