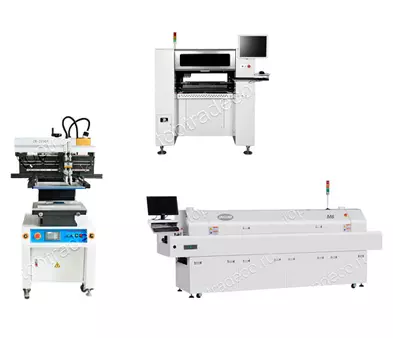

Отличный вариант для автоматизации мелкосерийного производства и ускорения процесса сборки при прототипирования печатных плат.
В состав комплекта оборудования входит:

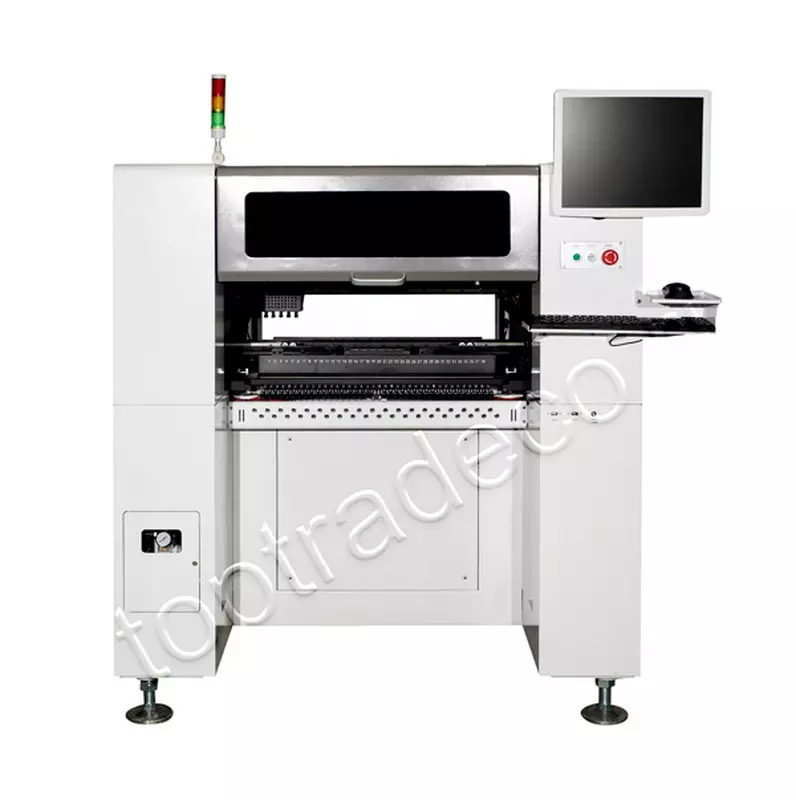

Малосерийный 4-х головый напольный установщик компонентов с шарико-винтовым приводом и линейными направляющими по осям XY.

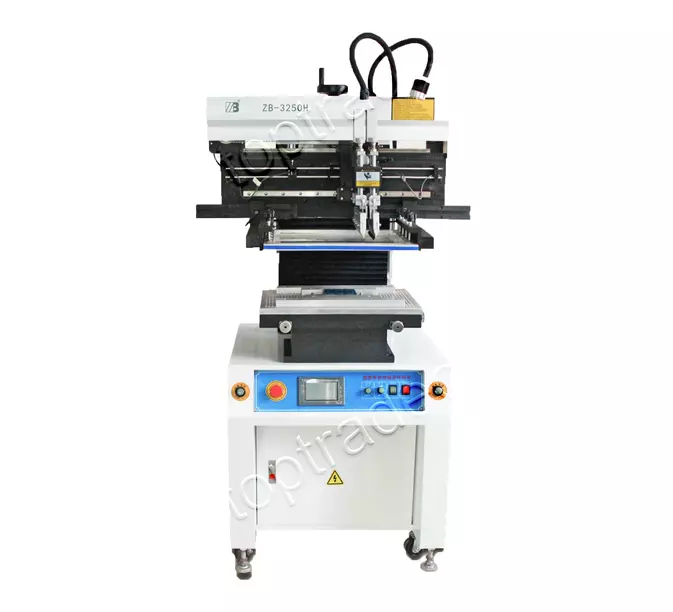

Полуавтоматический принтер трафаретной печати SmartPlace 3250LY, позволяющий упростить и ускорить выполнение задач по смд-монтажу.
Конвекционная конвейерная печь оплавления паяльный пасты SmartPlace-630 обеспечивает надежность и высокую эффективность процесса нагрева/поддержания температуры пайки. Многослойная изоляция минимизирует потери тепла при нагреве.
Дооснастив комплект соединительными конвейерами Вы получите надежную производственную линию.
Для подбора комплекта оборудования для Вашего производства обращайтесь к менеджерам ☎️ +7(495)150-30-35 или +7(800)500-26-80!
| Автоматический установщик электронных компонентов SmartPlace T4 | Полуавтоматический принтер для трафаретной печати SmartPlace ZB3250LY | Конвекционная конвейерная печь SmartPlace-630 | |||
| Max размер плат | 350 х 280 мм | Размер плат | 80 х 50 ~ 320 х 430 мм | Max размер печатной платы | 280 x 280 мм |
| Max производительность, комп/час | 5000-8000 компонентов в час | Толщина платы | 0,2 - 2,2 мм | Количество зон нагрева (верх/низ) | 3/3 |
| Типы устанавливаемых компонентов | от 0201, 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (0603, 0805, 3014, 5050), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252, IC компоненты 40x40 шаг выводов ≥ 0.3 мм | Подходящие размеры трафарета | 370x470, 420x520, 550x650 | ||
| Система технического зрения | 4 мультикамеры для распознавания компонентов «на лету» от 0201 включительно | Длина зон нагрева | 1060 мм | ||
| Статичная Fine камера для распознавания микросхем QFN/BGA до 40х40 мм | Метод нагрева | Конвекция | |||
| Камера для считывания реперных знаков на плате | Точность | 0,02 мм | Охлаждение | Воздушное | |
| Угол поворота компонентов | ±360˚ | ||||
| Max высота компонента на верхней стороне плат | не более 7 мм | Скорость печати | 0 - 8000 мм/мин регулируемая | Скорость перемещения | 160 ~ 1350 мм/мин |
| Точность установки, мм | 0,02 | Электропитание | 220/380 В, 50 Гц | ||
| Max область перемещения по осям XY | 629x679 мм | Пусковая/рабочая мощность | 9/3 кВт | ||
| Конвейер | 3-х секционный (слева-направо) | Высота стола | 850±20 мм | Диапазон температур | 0-400˚C |
| Система фиксации ПП | По краям | Метод контроля температуры | PID контроллер | ||
| Вместительность базы питателей | 44 шт 8 мм Yamaha CL | Тип конвейера | сетчатый | ||
| Потребляемая мощность | 400 вт | Электропитание | 220В 50/60 гц | Время набора температуры | около 20 минут |
| Электро/пневмопитание | 220В, 50-60Гц /1мПа, ≤ 100л | Пневмопитание (подача сжатого воздуха) | 4-6 атм., 15 л/мин | ||
| Габариты | 900 х 1140 х 1340 мм | Габариты | 850 × 670 × 1550 мм | Габариты | 2100х680х1200 мм |
