SmartPlace T4

Установщик электронных компонентов SmartPlace T4

Производительность
5 000 - 8 000 комп. в час
Устанавливаемые компоненты
0201 ~ IC размером 40 мм, шаг выводов от 0,5 мм, резисторы, конденсаторы, BGA, QFP, CFP
База питателей
50 шт 8 мм
Максимальный размер плат, мм
350х190

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Малосерийный напольный установщик компонентов с линейным шарико-винтовым приводом по осям XY и 4-мя установочными головками. С встроенным конвейером. Идеальное решение для прототипирования печатных плат и мелкой серии производства. Также к заказу доступны 2 настольные модификации данного установщика с аналогичными параметрами, маркируемые SmartPlace T4E. Запрашивайте ТКП.

Основные характеристики:

  • 4 головки с вакуумным взятием JUKI;
  • 4 мультикамеры разрешением 1 МП для одновременного распознавания компонентов 0201 ~ 5050 "на лету";
  • Статичная 5 МП fine камера для точной установки микросхем BGA, QFN, QFP и камера для реперных знаков;
  • База на 44 или 50 питателей: пневматические Yamaha CL, электронные, вибропитатели на 5 каналов;
  • 48 лотков для IC микросхем;
  • 3-х секционный конвейер SMEMA;
  • Высокоточная ШВП производства Тайвань;
  • Серво-система на базе двигателей Panasonic с обратной связью по осям XY;
  • Промышленный ПК на базе Windows с монитором 17'';
  • Простота эксплуатации и программирования.

Техническая спецификация установщика SmartPlace T4:

Модель SmartPlace T4-44 SmartPlace T4-50
Монтажные головки 4 головки с вакуумным взятием (тип JUKI)
Макс. производительность, комп/час 5000 - 8000  компонентов в час
Максимальный размер плат, мм 350х280 350х190
Конвейер  3-х секционный (слева направо) с автоматическим позиционированием плат
Система технического зрения - 4 камеры для распознавания компонентов на лету от 0201 включительно;
- статичная камера для микросхем QFN/BGA до 40х40;
- камера для считывания реперных знаков на плате;
Спектр устанавливаемых компонентов

от 0201, 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (0603, 0805, 3014, 5050), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252 с шагом более 0.3 мм;

IC микросхемы 40x40 с шагом выводов более 0.5 мм

Угол поворота компонентов ±180˚
Точность позиционирования 0,01 мм
Точность установки 0,02 мм
Максимальная высота компонента до 7 мм
Max шаг по осям XY 629x679 мм
Шаг по оси Z 20 мм
Общая вместительность базы питателей 44 шт, 8 мм Yamaha CL  50 шт, 8 мм Yamaha CL
Лотки для микросхем 48 шт
Пневмопитание (подача сжатого воздуха) 0,5 - 0,6 мПа, 50л
Электропитание 220 В 50/60 Гц
Мощность 600 Вт
Габариты 1140×900×940 мм
Вес 280 кг

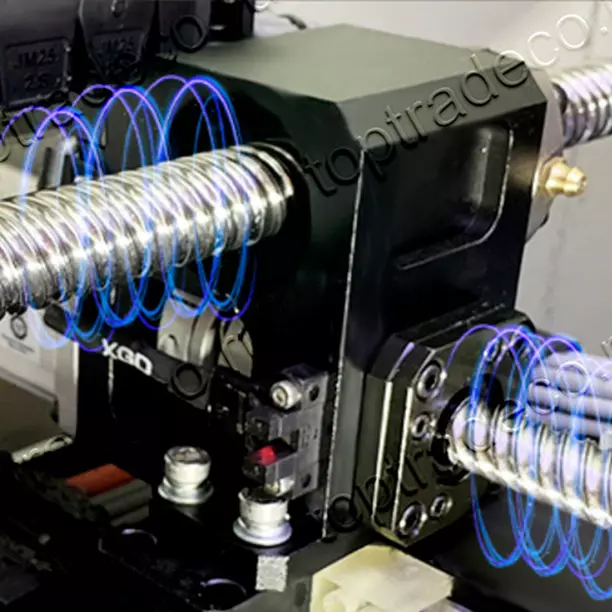

ШВП SmartPlace T4

Ball screw (шарико-винтовая передача)

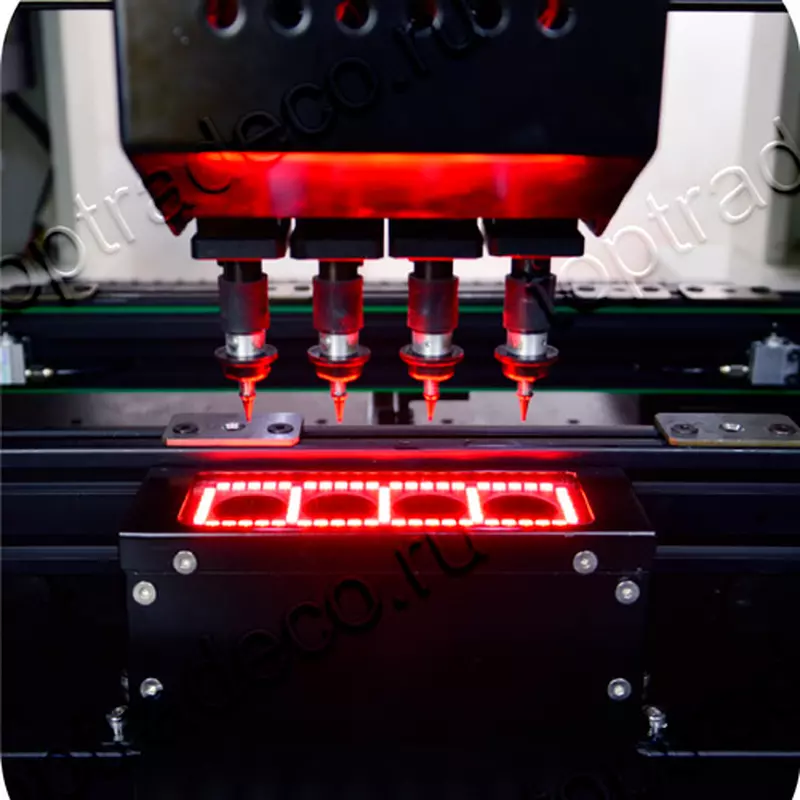

Вид на мультикамеры установщика электронных компонентов SmartPlace T4

Камеры и установочные головки
