Настольный автоматический установщик SMD компонентов T2-40F

Настольный автоматический установщик SMD компонентов T2-40F

Производительность
2500~4000 компонентов в час
Устанавливаемые компоненты
от 0201, 0402, 0603, 0805, 1206, LED, диоды, триоды, SOT, IC компоненты 30 x 30 мм с шагом выводов более 0,4 мм, GFP, BGA
База питателей
40 шт (8 мм) Yamaha CL

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

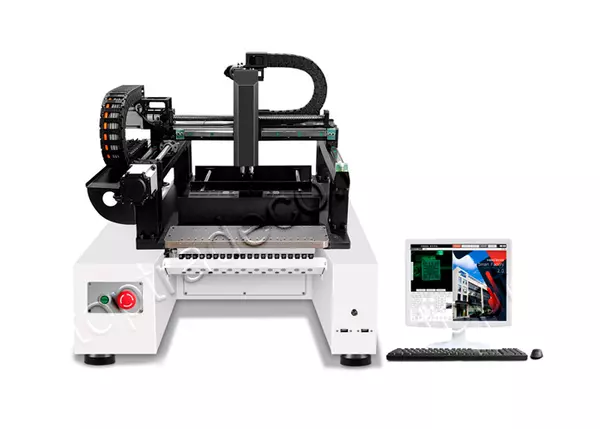

SmartPlace T2-40F - настольный установщик компонентов, оснащенный 2 установочными головками. Оборудован системой технического зрения для максимальной точности позиционирования компонентов на контактных площадках, которая позволяет осуществлять автоматическую коррекцию положения компонента и оперативно устранять дефекты установки при их обнаружении.

Основные характеристики:
  • 2 установочных головы, тип JUKI;
  • Система технического зрения: автоматическая коррекция положения компонента, устранение его поворота, возможность произвести дефектовку по внешнему виду;
  • Линейный ШВП привод на осях XY;
  • Непрерывная работа в течение 24 часов без риска отключения;
  • Высокоскоростной DSP-привод, серводвигатель;
  • Возможность установки нестандартных компонентов;
  • Электронные, пневматическиe, вибрационные питатели Yamaha CL;
  • Кнопка аварийной остановки с поворотным механизмом;
  • 2 лотка для IC микросхем.
Техническая спецификация SmartPlace T2-40F:
Модель SmartPlace T2-40F
Монтажные головки 2 монтажных головки с вакуумным взятием (тип JUKI)
Размер плат, мм min 50 x 50 ~ 320 x 230
толщина менее 3
Перемещение голов Система перемещения по осям XY
Максимальный шаг по осям XY 320 х 527 мм
Тип направляющих Линейные
Система перемещения монтажной головы Перемещение по оси Z до 22 мм max
Управление перемещением плат Ручное
Операционная система Windows 7, собственное ПО
Совместимые файлы CSV, TXT
Способ программирования Импорт файла координат "одной кнопкой", автоматическая оптимизация расстановки компонентов
Система технического зрения Камера для считывания реперных знаков
Высокоточная камера
Спектр устанавливаемых компонентов от 0201, 0402, 0603, 0805, 1206, LED, диоды, триоды, SOT, IC компоненты 30 x 30 мм с шагом выводов более 0,4 мм, GFP, BGA
Точность установки, мм 0,01
Повторяемость, мм 0,05
Производительность, комп/час 2500~4000 компонентов в час
Макс. высота компонента на верхней стороне плат, мм менее 7
Угол поворота компонентов  ±180˚
Реперные точки Ручное / автоматическое позиционирование
Вместительность базы питателей, шт. 40 шт (8 мм) Yamaha CL
Лотки для компонентов, размер 2 шт 130 х 55 мм
Метод подачи компонентов Автоматический
Пневмопитание (подача сжатого воздуха) Высокоскоростной вакуумный генератор, 0,4 - 0,5мп
Требования: внешняя подача воздуха не менее 50 л, фильтрация от пыли, стабилизация даления воздуха, очистка от примесей масел и влаги
Потребляемая мощность, Вт 1500
Электропитание 220В, 50-60Гц
Габариты, мм 670 х 848 x 655
Вес, кг 76
Комплектация:
  • Настольный автоматический установщик SMD компонентов;
  • Промышленный ПК на базе WINDOWS 7, монитор 17 "( монитор LED, клавиатура, мышь, коврик);
  • Система технического зрения;
  • Устройство поддержки печатной платы (настраиваемые по ширине блоки под края платы);
  • Провод питания 220 В;
  • ПО для настройки и отображения процесса
