SmartPlace T8

Линейный автоматический установщик смд компонентов SmartPlace T8

Производительность
10 000 - 12 000 комп. в час
Устанавливаемые чипы
0201 ~ IC размером 40 мм, шаг выводов от 0,4 мм, резисторы, конденсаторы, BGA, QFP, CFP
База питателей
80 шт 8 мм
Максимальные параметры плат, мм
500х380

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Автоматический установщик компонентов с 8 установочными головами и трех секционным конвейером.

Основные характеристики:
  • 8 монтажных голов с вакуумным взятием JUKI и поворотом на 360˚;
  • Захват компонентов четными и нечетными головами;
  • 8 мультикамер по 1 МП для одновременного распознавания и выравнивания компонентов 0201 ~ 5050 "на лету";
  • Статичная 5 МП fine камера для точной установки микросхем BGA, QFN, QFP;
  • База из 80 питателей: пневматические Yamaha CL, электронные, вибропитатели, питатели из матричных поддонов (устанавливаются в рабочей области станка);
  • 3-х секционный конвейер для встраивания в линию (SMEMA ready);
  • Высокоточная ШВП производства Тайвань;
  • Серво-система на базе двигателей Panasonic с обратной связью по осям XY;
  • Генератор вакуума с высокоскоростными клапанами;
  • Промышленный ПК на базе Windows с монитором 17''
  • Встроенное ПО для конвертирования данных c координатами при написании программ;
  • Интеллектуальная система оптимизации сборочной программы (опция);
  • Простота эксплуатации и программирования.
Техническая спецификация установщика SmartPlace T8:
Модель SmartPlace T8
Монтажные головки 8 головок с вакуумным взятием (тип JUKI)
Макс. производительность, комп/час 10000 - 12000 компонентов в час
Максимальный размер плат 500х380 мм;
Конвейер 3-х секционный (слева направо) с автоматическим позиционированием плат
Система технического зрения - 8 камер для быстрого распознавания компонентов от 0201 включительно;
- статичная камера для микросхем QFN/BGA до 40х40;
- камера для считывания реперных знаков на плате;
Спектр устанавливаемых компонентов

от 0201, 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (0603, 0805, 3014, 5050), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252 с шагом более 0.3 мм;

IC микросхемы 40x40 с шагом выводов более 0.4 мм и др.

Угол поворота компонентов ±360˚
Точность установки 0,01 мм
Повторяемость 0,02 мм
Максимальная высота компонента до 7 мм
Диапазон перемещений по осям XY 629x679 мм
Шаг по оси Z 50 мм
Общая вместительность базы питателей 80 шт, 8 мм питателей Yamaha CL
Пневмопитание (подача сжатого воздуха) 0,5 - 0,6 мПа, ≤ 100л
Электропитание 220 В 50/60 Гц
Мощность 800 Вт
Габариты 1425×1370×1350 мм
Вес 850 кг
Комплект поставки:

- автоматический установщик smd компонентов;

- комплект калибровочных насадок;

- вакуумные захваты;

- корзина для сброса компонентов;

- инструкция по эксплуатации.

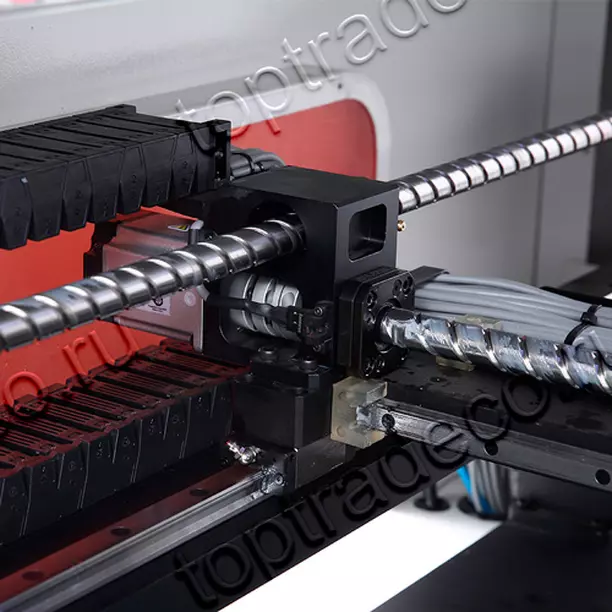

ШВП SmartPlace T8

Ball screw (шарико-винтовая передача)

Вид на мультикамеры установщика Smart Place T8

Камеры для быстрого распознавания компонентов
