Smart Place H6

Линейный установщик SMD компонентов на печатные платы SmartPlace H6

Производительность
8 000-11 000 компонентов в час
Устанавливаемые компоненты
0402-45 IC , LED, SOT, QFP, BGA, QFP, CFP, μBGA (40x40 шаг > 0.4мм)
База питателей
64 шт (8 мм) Yamaha CL
Макс. размер ПП
500х400 мм
Техническое зрение
6 статических камер, 1 файн камера, 1 камера для считывания реперных знаков

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

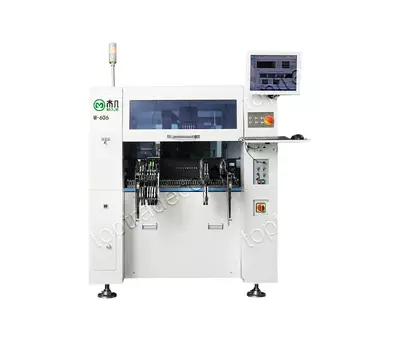

Многофункциональный встраиваемый в линию установщик компонентов, оснащенный 6-ю установочными головками. Оборудован техническим зрением для максимальной точности позиционирования и установки компонентов на контактные площадки.

Линейный ШВП привод на осях X, Y.

Сравнительный анализ линейного установщика SmartPlace H6 с основными конкурентами на рынке KAYO, Charmhigh и NEODEN можно посмотреть по ссылке >»





Основные характеристики:

  • 6 установочных головок с вакуумным взятием типа JUKI
  • 6 мультикамер, которые распознают одновременно 6 компонентов на лету (чипы 0402 - 5050)
  • Fine камера для точной установки компонентов BGA/QFN/QFP
  • Высокоточная система TBI ШВП (Тайвань)
  • Сервосистема на базе серводвигателей Panasonic
  • Пневматические питатели Yamaha CL
  • Вибропитатель на 5 каналов
  • Конвейер для встраивания в линию (SMEMA ready)

Спецификация:

Модель H6
Макс. размер ПП, мм 500х400
Толщина ПП, мм 2.0
Высота конвейера, мм 900±20
Система фиксации ПП По краям
Операционная система Windows 7
Система технического зрения

- 6 статических multi камер для распознавания компонентов «на лету» от 0402

- Fine статическая камера для распознавания больших компонентов «на лету»  QFN/BGA до 40х40

- камера для считывания реперных знаков

Спектр устанавливаемых компонентов от 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (0603, 0805, 3014, 5050), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252, IC компоненты шаг выводов ≥ 0.4 мм
Точность установки, мм ± 15 мкм
Макс. производительность, комп/час 8000-11000 компонентов в час
Макс. высота компонента на верхней стороне ПП, мм 5,5
Вместительность базы питателей, шт. 64 шт (8 мм) Yamaha CL
Вакуумные захваты 6 шт, JUKI 500 — 508
Пневмопитание, атм 6-8
Потребляемая мощность, кВт 0.5
Электропитание 220В, 1Ф, 50Гц
Габариты, мм 1335х1200х1390
Вес, кг 440




Основные узлы линейного установщика смд компонентов SmartPlace H6

Система технического зрения



















Монтажные головы                                                        ШВП направляющие                                                      Техническое зрение



Сервопривод PanasonicДисплей Файн камера для компонентов BGA QFN QFP













Сервоприводы Panasonic                                                   LCD дисплей                                                                 Камера для BGA/QFN/QFP







Видео работы установщика SMD компонентов SmartPlace H6:
