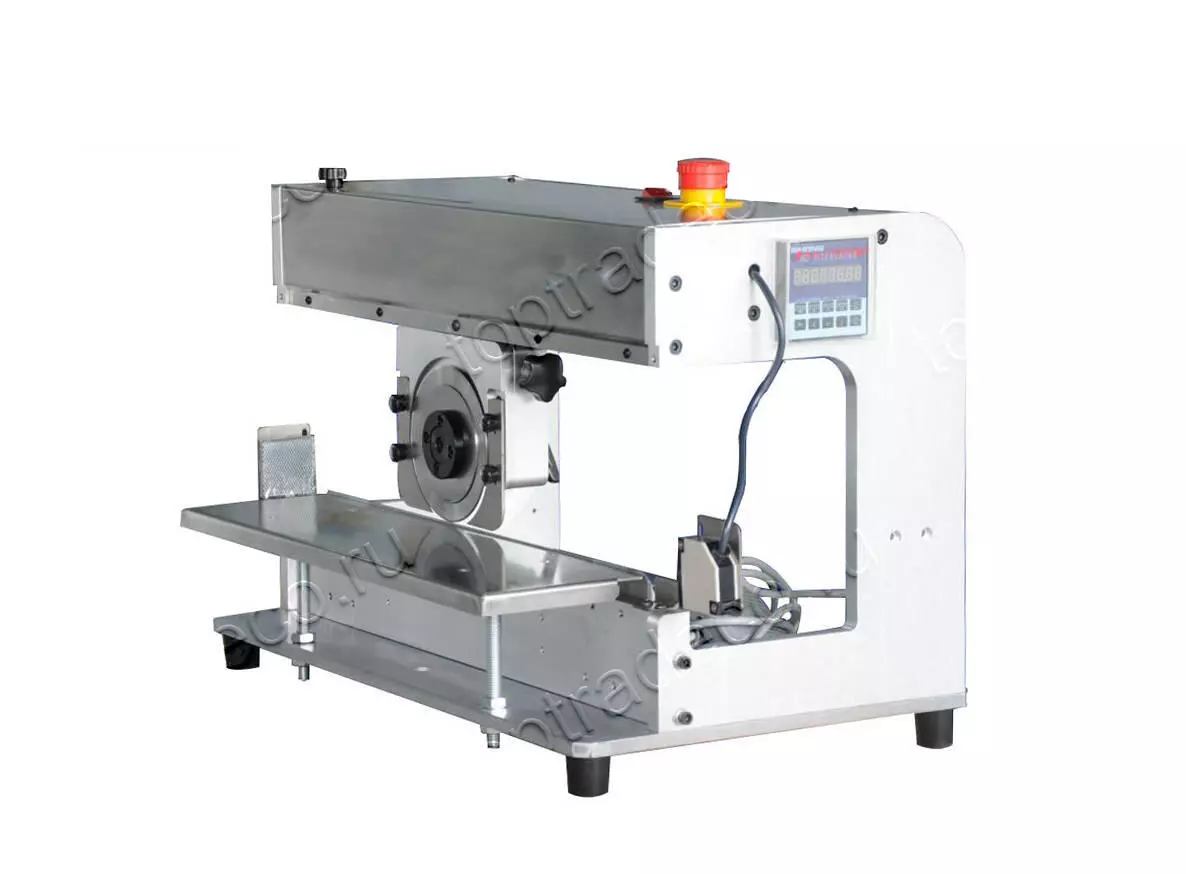

Сепаратор SM-508

Ручной разделитель печатных плат SM-508 (360/500)

Скорость резки
0-500 мм/сек (регулируемая)
Глубина резки
0,1 - 2 мм
Длина зоны разделения
360/500 мм

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Принцип действия: плата, располагается на лезвии нижнего ножа по линии скрайбирования, после опускания дискового ножа, заготовка разрезается.

Основные характеристики:

  • Настраиваемая высота платформы: 17-93 мм;
  • Регулируемая высота дискового ножа от 0 до 2 мм - относительно лезвия направляющего ножа;
  • Материал лезвий - качественная сталь SKH-11;
  • Лезвия подлежат периодическому затачиванию;
  • Длина печатной платы 356 мм / 500 мм;
  • Максимальная высота компонента по верхней стороне 35 мм, нижней - 74 мм;
  • Ширина заготовок не ограничивается;

Техническая спецификация SM-508:

Модель SM-508-360 SM-508-500
Дисковый нож, мм Дисковый нож: Ø 125×30× 3
Лезвие направляющее, мм 356×45×6 500×45×6
Материал лезвия Быстрорежущая сталь SKH-11
Толщина ПП 0,1 - 2 мм
Длина зоны разделения, мм 1- 360 1- 500
Скорость разделения 0-500 мм / регулируемая
Ширина разделения не ограничена
Материал ПП стекловолокно, FR-4
Высота платформы (диапазон регулирования) 17-93 мм относительно
Высота компонента на верхней стороне ПП 0- 35 мм (расстояние между компонентом и V-образным пазом ≧ 3 мм )
Конвейер нет
Высота компонента на нижней стороне ПП 0- 74 мм ( расстояние между компонентом и V-образным пазом ≧ 25 мм )
Электропитание 220В / 60 Гц (110 В / 50 Гц)
Мощность 200 Вт
Габариты, мм 620×400×430 840×400×430
Вес, кг 45 50
