SMD сепаратор SM-509

Разделитель печатных плат SM-509

Скорость
0-500 мм/сек (регулируемая)
Глубина реза
0,1 - 2 мм
Длина рабочей зоны
360/500 мм

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Полный аналог модели SM-508, но дополнительно оснащен конвейером для удобства перемещения изделий.

Принцип действия сепаратора следующий: печатная плата, размещается на направляющем лезвии нижнего ножа по линии скрайбирования, затем оператор запускает дисковый нож, который проходит по верхней стороне платы и разделяет заготовку. Поставляется в двух модификациях в зависимости от длины ПП — 356 или 500 мм.

Основные характеристики:
  • Максимальная высота компонента на верхней стороне 35 мм, на нижней 74 мм;
  • Высота дискового ножа регулируется от 0 до 2 мм относительно направляющего лезвия;
  • Высота платформы регулируется: 17-93 мм;
  • Ширина печатной платы не ограничена;
  • Максимальная длина печатной платы (длина разделения) 356 мм / 500 мм;
  • Долговечные лезвия из быстрорежущей стали SKH-11 с возможностью заточки.
Техническая спецификация:
Модель SM-509 (360) SM-509 (500)
Параметры ножа, мм Дисковый: Ø 125×30× 3
Лезвие направляющее, мм 356×45×6 500×45×6
Толщина ПП 0,1 - 2 мм
Длина зоны разделения, мм 1~ 360 1~ 500
Скорость разделения 0-500 мм / регулируемая
Ширина разделения не ограничена
Материал ПП стекловолокно, FR-4
Высота платформы (диапазон регулирования) 17-93 мм относительно
Высота компонента на верхней стороне ПП 0 - 35 мм (расстояние между компонентом и V-образным пазом ≧ 3 мм)
Конвейер да
Высота компонента на нижней стороне ПП 0- 74 мм (расстояние между компонентом и V-образным пазом ≧ 25 мм)
Электропитание 220В / 60 Гц (110 В / 50 Гц)
Мощность 200 Вт
Габариты, мм 1090×400×430 1190×400×430
Вес, кг 61 65

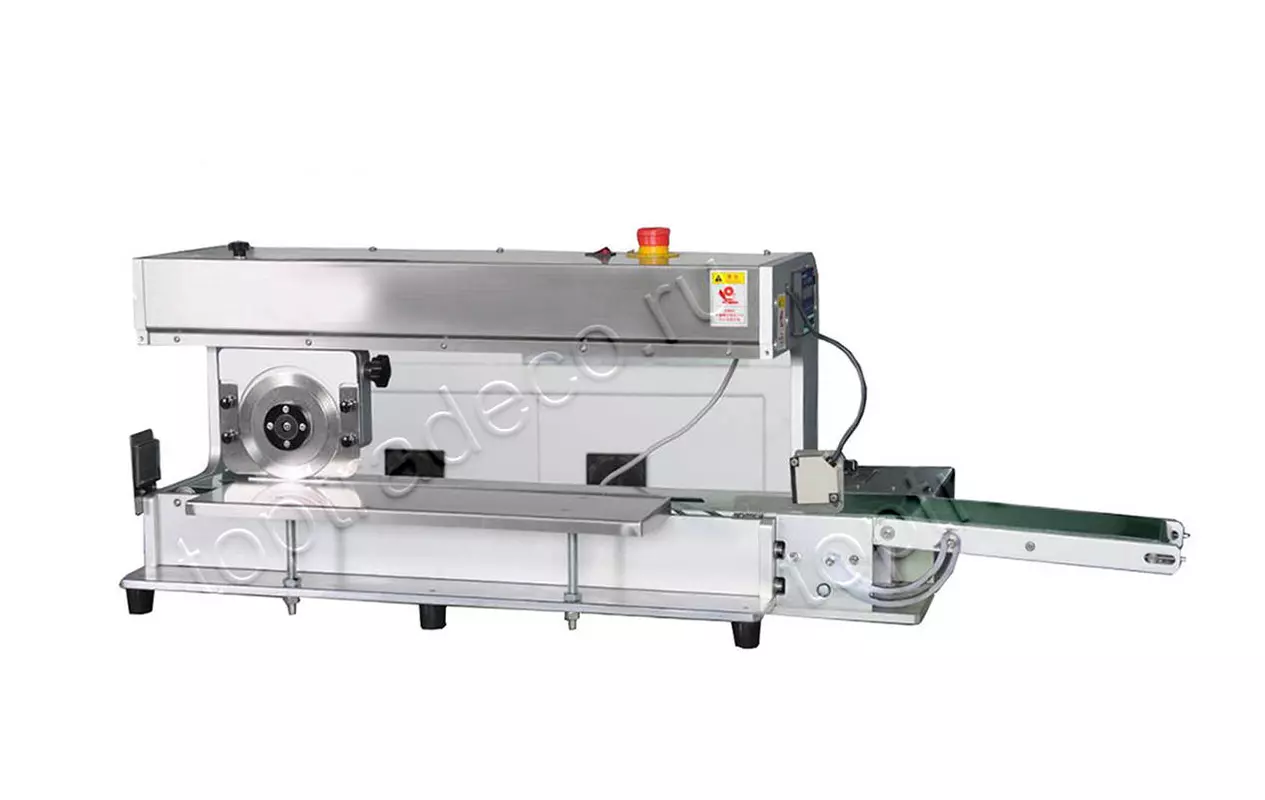

Разделитель для плат SM-509, вид спереди
