Разделитель печатных плат  ZB-906L

Разделитель печатных плат ZB-906L

Производитель
SmartPlace (Китай)
Скорость резки
0-300 мм/сек
Глубина резки
0,5 - 3 мм
Рабочая область
430х2400 мм
  • Доставка
  • Оплата
  • Сроки
  • Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

    Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

    Возможна организация доставки до вашего предприятия на условиях «дверь — дверь» или доставка до терминала. А также возможен самовывоз.

    Мы работаем с юридическими лицами резидентами РФ и стран таможенного союза и предлагаем гибкие условия оплаты!

    Оборудование — 8 -15 календарных недель;
    Запасные части — 25 - 45 рабочих дней;
    Расходные материалы — срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Особенности
  • Уникальный метод резки: печатная плата разрезается тремя группами циркулярных ножей. Весь процесс резки делится на три стадии, что на 80 % снижает нагрузку на плату в сравнении традиционными сепараторами. Таким образом, алюминиевые платы режутся без повреждений.
  • Благодаря методу множественной резки процесс становится более плавным: плата не выпадает из зоны резки в случае небольшой глубины желоба.
  • Лезвия изготовлены из стали SKD11 (Германия), отлично подходят для быстрой резки и имеют долгий срок службы.
  • Все лезвия откалиброваны. Биение в процессе резки менее 0.02.
  • Стальная платформа 2.4 метра идёт в комплекте, может быть уменьшена (опционально).
  • Верхние и нижние циркулярные ножи настраиваются.
  • X, Y оси также могут быть настроены.















Спецификация:

Модель ZB-906L
Тип печатной платы FR4 и алюминий
Максимальная длина печатной платы без ограничений
Толщина печатной платы от 0,5 до 3 мм для FR4 и алюминиевых плат
Максимальная высота компонента 40 мм
Рабочая температура 10-35˚C
Скорость резки 0 ~ 300 мм / с
Регулировка лезвий 4 направления (влево, вправо, вверх, вниз)
Параметры для скрайбирования (v-cut) толщина ПП < 13 мм, отступ от края ПП > 0,5 мм
Источник питания 1P AC220V 50 / 60HZ 40W
Количество ножей 3 пары (6 лезвий)
Габариты со столом (ДхШхВ) 2400х430х200 мм (опционально можно изменить)
Габариты установки без стола (ДхШхВ) 800х380х200 мм
Вес  около 60 кг
Стандартная комплектация
  • Разделитель (сепаратор) печатных плат ZB-906L;
  • 1 набор ножей (установлен в сепараторе);
  • Платформа 2400*430 мм.

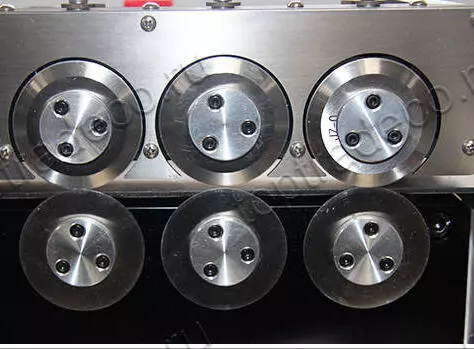

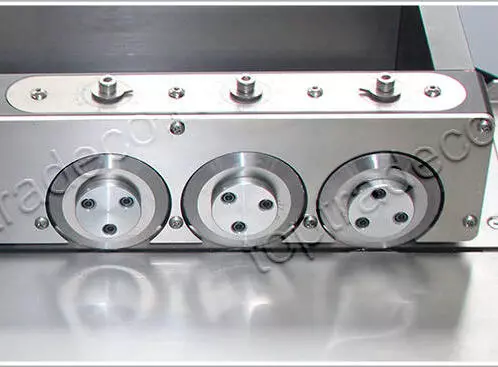

Защита ПП от выпадания          Три пары лезвий                    Панель управления    Система позиционирования    Подходит для длинных ПП

Сепаратор печатных плат ZB906L Сепаратор печатных плат ZB906L Сепаратор печатных плат ZB906L, панель управленияСепаратор печатных плат ZB906L, система позиционированияСепаратор печатных плат ZB906L, панель управления
