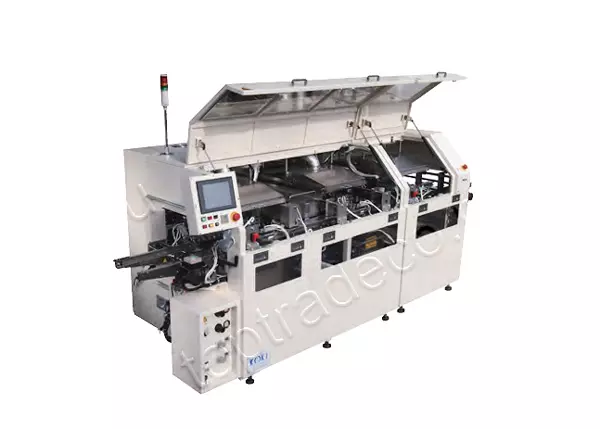

Встраиваемая система пайки мини волной KOKI TEC EQS-350SDM

Линейная система селективной пайки с дополнительным паяльным модулем KOKI TEC EQS-350SDM

Производитель
KOKI TEC (Япония)
Размеры плат
100x100 ~ 350x250 мм
Кол-во паяльных ванн
2
Вместимость одной ванны для припоя
16 кг
Емкость для флюса
0,75 л

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Встраиваемая в линию online система селективной пайки EQS-350SDM состоит из блоков для флюсования, преднагрева и пайки. Дополнительный отдельно встраиваемый блок пайки (+ 1 паяльная ванна) позволяет повысить производственную мощность базовой установки.

Отлично подойдет для мелкосерийного производства с широким наименованием номенклатуры.

Основные характеристики:

  • Модуль пайки оснащен 2 паяльными ваннами с взаимозаменяемыми насадками различных форм и размеров;
  • Программируемое перемещение модуля пайки по 3 осям XYZ;
  • Возможность настройки флюсователя на линейное или импульсное распыление;
  • Большой выбор насадок для миниволны различных форм (круглые, квадратные, прямоугольные) и диаметров;
  • Сверхтонкие насадки: ø 2, 2,5, 3, 4 мм;
  • Стандартные насадки: ø 5 ~ 20 мм;
  • Возможность использования угловых насадок для компонентов с большой теплоемкостью;
  • Инспекционные окна для наблюдения за процессом пайки;
  • Настраиваемые параметры пайки: количество припоя в каждой точке, теплоемкость и время погружения в припой;
  • Подойдет для пайки длинных печатных плат;
  • SMEMA совместимый конвейер для транспортировки печатных плат;
  • Автонастройка ширины конвейера (опция);
  • ПО для прямого импорта CAD параметров и автоматического создания рабочих программ;
  • Система оповещения о низком уровне припоя (опция);
  • Трехцветный светофор (опция);
  • Датчики измерения высоты мини волны припоя по типу лазерной указки (опция);
  • Автоматическая система подачи припоя (опция);
  • Автоматическая смена типа печатной платы при считывании штрих или QR-кода (опция);
  • Система очистки насадок (опция);
  • Сенсор остатка флюса (опция).

Спецификация встраиваемой системы селективной пайки KOKI TEC EQS-350SDM:

Модель EQS-350SDM
Размеры плат 100x100 ~ 350x250 мм
Допустимая толщина плат 0,8 ~ 2 мм
Клиренс печатных плат 60 мм сверху или 25 мм снизу
Max вес ПП 3 кг
Макс. длина выступающих штырьковых выводов 3 мм
Высота конвейера 900 ± 20 мм
Флюсователь капельно-струйный (аэрозольный AERO-JET опционально)
Объем бака с флюсом 0,75 л
Тип преднагрева конвекционный
Вместимость одной паяльной ванны 16 кг
Потребление азота 0,5 Mpa, 25 л/мин
Объем вытяжной вентиляции 10 м3/мин
Электропитание 3 фазы, 200V
Макс. мощность 22 кВт
Габариты 3550×1330×1400 мм
Вес 1350 кг

Дополнительные изображения:

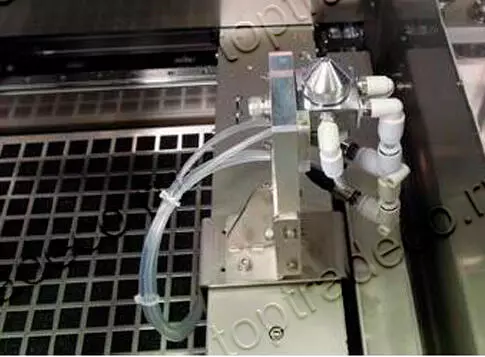

Капельно-струйный флюсователь

Флюсователь

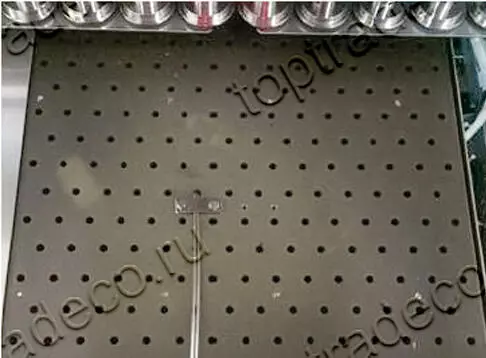

Система конвекционного преднагрева

Зона конвекционного преднагрева
