Модульная онлайн система селективной пайки EQS-350SDDD включает в себя модули флюсования, преднагрева и пайки. Отвечает всем требованиям производства как при серийной сборке малой номенклатуры изделий, так и при сборке широкой номенклатуры небольшими партиями.
К заказу доступна аналогичная модель с 2-мя паяльными ваннами EQS-350SDD — запрашивайте у стоимость у менеджеров.
- Модуль пайки оснащен 3-мя паяльными ваннами с взаимозаменяемыми насадками различных форм и размеров;
- Программируемое перемещение модуля пайки по 3 осям XYZ;
- Гибкие настройки типа распыления флюсователя - линейное или импульсное;
- Паяльные насадки с азотным концентратором N2;
- Большой выбор насадок для миниволны различных форм (круглые, квадратные, прямоугольные) и диаметров;
- Сверхтонкие насадки: ø 2, 2,5, 3, 4 мм;
- Стандартные насадки: ø 5 ~ 20 мм;
- Возможность использования угловых насадок для компонентов с большой теплоемкостью;
- Инспекционные окна для наблюдения за процессом пайки;
- Настраиваемые параметры пайки: количество припоя в каждой точке, теплоемкость и время погружения в припой;
- Подойдет для пайки длинных печатных плат;
- Конвейер для плавной транспортировки печатных плат;
- Автонастройка ширины конвейера (опция);
- ПО для прямого импорта CAD параметров и автоматического создания рабочих программ;
- Система оповещения о низком уровне припоя (опция);
- Трехцветная сигнальная башня (опция);
- Датчики измерения высоты мини волны припоя по типу лазерной указки (опция);
- Автоматическая система подачи припоя (опция);
- Автоматическая смена типа печатной платы при считывании штрих или QR-кода (опция);
- Система очистки насадок (опция);
- Датчик расхода флюса (опция).
| Модель | EQS-350SDDD |
| Размеры плат | 100x100 ~ 350x400 мм |
| Допустимая толщина плат | 0,8 ~ 2 мм |
| Клиренс печатных плат | 60 мм сверху или 25 мм снизу |
| Max вес ПП | 3 кг |
| Макс. длина выступающих выводов компонентов | 3 мм |
| Высота конвейера | 900 ± 20 мм |
| Флюсователь | капельно-струйный (аэрозольный AERO-JET опционально) |
| Объем бака для флюса | 0,75 л |
| Зона преднагрева | 6 кварцевых ламп с дальней ИК областью спектра снизу |
| Вместимость одной паяльной ванны | 16 кг |
| Потребление азота | 0,5 Mpa, 25 л/мин x 3 |
| Объем вытяжной вентиляции | 8 м3/мин |
| Электропитание | 3 фазы, 200V |
| Макс. мощность | 30 кВт |
| Габариты | 4800×1400×1400 мм |
| Вес | 2200 кг |
Дополнительные изображения:

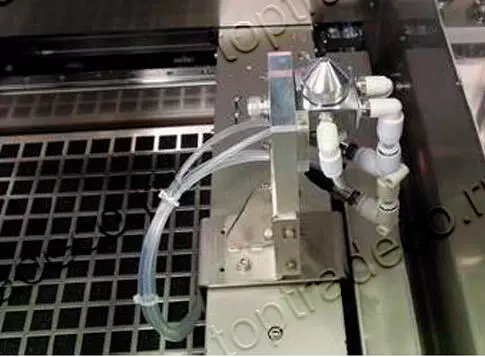

Флюсователь
Кварцевые нагревательные лампы
Флюсование заготовок плат
