модульная установка мини волны KOKI TEC SELBO II

Установка селективной пайки Selbo II

Производитель
KOKI TEC (Япония)
Размеры плат
100x100 ~ 350x400 мм
Кол-во паяльных ванн
1 ~ 3
Вместимость одной ванны для припоя
16 кг

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Топовая модульная установка для пайки мини волной, которая удовлетворит все потребности многосерийного производства электронных изделий с выводными компонентами. Может быть оснащена несколькими паяльными ваннами.

Основные характеристики:

  • Большой выбор насадок для миниволны различных форм (круглые, квадратные, прямоугольные) и диаметров;
  • Сверхтонкие насадки: ø 2, 2,5, 3, 4 мм;
  • Стандартные насадки: ø 5 ~ 20 мм;
  • Паяльные насадки с азотным концентратором N2;
  • Программируемое перемещение модуля пайки по 3 осям XYZ;
  • Гибкие настройки типа распыления флюсователя - линейное или импульсное;
  • Возможность использования угловых насадок для компонентов с большой теплоемкостью;
  • Инспекционные окна для наблюдения за процессом пайки;
  • Настраиваемые параметры пайки: количество припоя в каждой точке, теплоемкость и время погружения в припой;
  • Подойдет для пайки длинных печатных плат;
  • Конвейер для транспортировки печатных плат;
  • Автонастройка ширины конвейера (опция);
  • ПО для прямого импорта CAD параметров и автоматического создания рабочих программ;
  • Система оповещения о низком уровне припоя (опция);
  • Трехцветный сигнальный светофор (опция);
  • Датчики измерения высоты мини волны припоя по типу лазерной указки (опция);
  • Автоматическая система подачи припоя (опция);
  • Автоматическая смена типа печатной платы при считывании штрих или QR-кода (опция);
  • Система очистки насадок (опция);
  • Датчик расхода флюса (опция).

Техническая спецификация линейной установки селективной пайки KOKI TEC SELBO II:

Модель SELBO II
Размеры плат 100x100 ~ 350x400 мм
Допустимая толщина плат 0,8 ~ 2 мм
Клиренс печатных плат 60 мм сверху или 25 мм снизу
Max вес ПП 3 кг
Макс. длина выступающих выводов компонентов 3 мм
Высота конвейера 900 ± 20 мм
Флюсователь капельно-струйный /аэрозольный AERO-JET
Объем бака для флюса 0,75 л
Зона преднагрева 6 кварцевых ламп с дальней ИК областью спектра снизу
Вместимость одной паяльной ванны 16 кг
Потребление азота N2 0,5 Mpa, 25 л/мин x каждый модуль
Объем вытяжной вентиляции 8 м3/мин
Электропитание 3 фазы, 200V
Габариты одного модуля 1430×910×1300 мм
Вес каждого модуля около 600 кг

Дополнительные изображения:

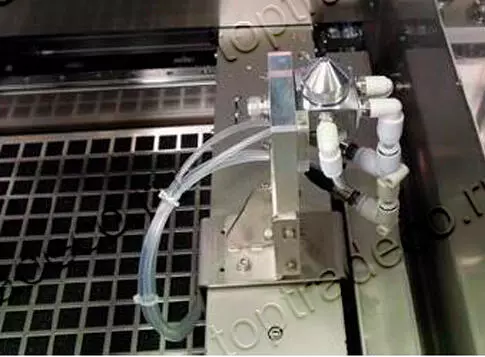

Двухжидкостный флюсователь

Флюсователь

Распылительный клапан aero jet

Флюсователь aero jet

Углеродные лампы для преднагрева при селективной пайке

Кварцевые нагревательные лампы
