DEK NeoHorizon 03iX - идеальное решение для автоматической трафаретной печати, обеспечивающее наилучшую производительность при крупносерийном производстве.
Расширенные возможности интеграции принтера DEK NeoHorizon 03iX в системы умного производства позволяют решать самые нестандартные задачи современных производств: ультрамелкие апертуры для сверхминиатюрных компонентов, многоуровневые трафареты, мелкосерийные партии с широким ассортиментом, печатные платы с нестандартными подложками и проч.
- Гибкая модульная конструкция;
- Зажимной ракель с двойным скошенным краем (1 в базе);
- Высокоскоростное оптическое совмещение платы и трафарета;
- Повторяемость печати с точностью до ±20 мкм при 2 CpK;
- Регулируемый механизм прижима платы;
- Оптическая система проверки результатов печати HawkEye 750 с функцией отбраковки дефектных плат (опция);

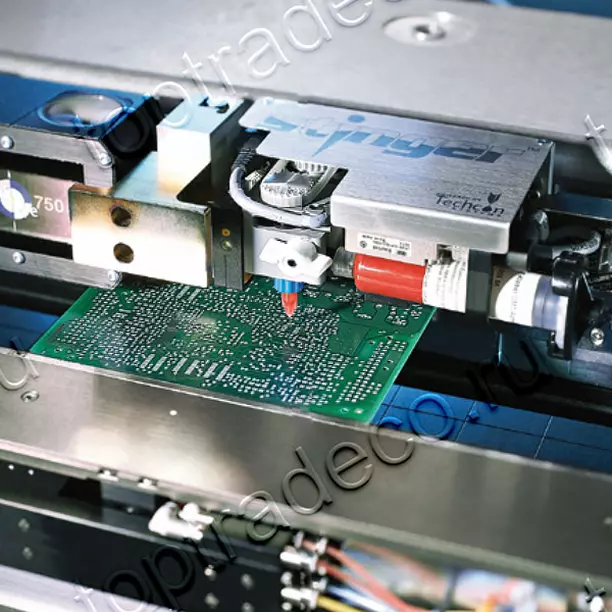

- Система дозирования «Stinger» с функцией контроля высоты валика пасты;
- Высокопроизводительный трёхсегментный конвейер (одновременная подача плат и вывод из зоны печати);
- Универсальная система поддержки плат DEK Grid-Lok;
- Автоматическая регулировка ширины конвейера;
- Высокоточные линейные подшипники;
- Плавное позиционирование направляющих при загрузке и выгрузке платы;
- Автоматическая коррекция параметров печати на основе данных, полученных от SPI-систем контроля пасты;
- Система контроля температурного режима в процессе нанесения пасты;

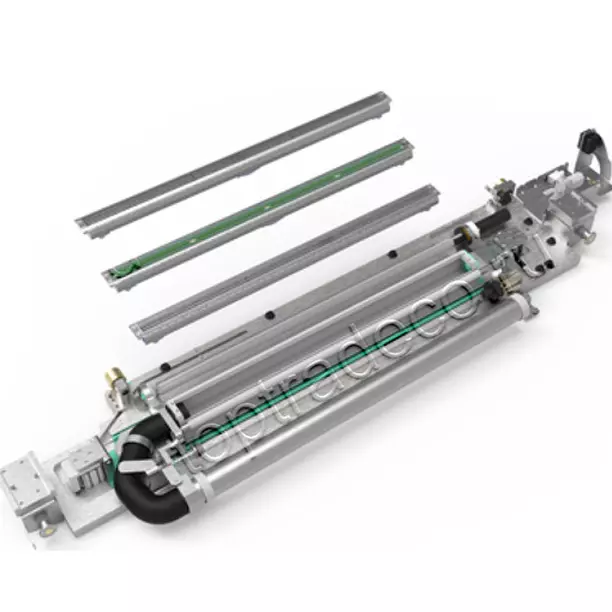

- Высокоэффективные системы очистки нижней стороны трафарета DEK Typhoon Duo и IUSC (Intelligent UnderStencil Cleaning);
- Встроенное ПО для анализа и сбора статистики SPC Software (QC-CALC);
- Программное обеспечение Instinctiv DEK V9;
- Техническое обслуживание и управление с фронтальной стороны;
- Возможность организации работы двухпоточной линии с независимым управлением;
- Трехцветная башня со звуковой сигнализацией;
- Цветной TFT сенсорный экран, клавиатура и трекбол;
- CE сертификация (98/37/EC, 89/336/EEC, 73/23/EEC).
| Модель | DEK NeoHorizon 03iX |
| Точность совмещения | более 2.0 Cmk @ ±12.5µm (±6 Sigma) |
| Системная точность выравнивания | более 2.0 Cmk @ ±20µm (±6 Sigma) |
| Точность нанесения паяльной пасты | более 2.0 Cpk @ ±25µm (±6 Sigma) |
| Базовое время цикла | 8 сек + очистка |
| Максимальная область печати | 510x508,5 мм |
| Техзрение | HawkEye® 750 (IEEE 1394, FOV 11.3x8.7 мм, инспекционное окно 26 мм2 ) с программируемой LED-подсветкой |
| Размеры платы | 50x40,5~510x508.5 мм (до 620 мм по оси X — опция) |
| Толщина платы | 0.2~6 мм |
| Вес платы | До 1 кг |
| Max коробление | до 7 мм с учетом толщины |
| Фиксация плат | Прижим сверху |
| Размеры реперных знаков | 0,3~3 мм (до 0,1 мм по запросу) |
| Клиренс по нижней стороне | 3~42 мм (программируемый) |
| Зазор отделения ПП от трафарета | -2~ 6 мм |
| Размер трафарета | 736x736 мм (29” x 29”) |
| Толщина трафарета | 25~38 мм (1” to 1.5”) |
| Ракель | Пара сдвоенных ракелей (двойной скошенный край) |
| Давление ракеля | Программируемое моторизованное управление с обратной связью |
| Выравнивание трафарета | Автоматическое по осям XY и Theta |
| Давление печати | 0~20 кг |
| Скорость печати | 2~300 мм/сек |
| Режимы печати | ProFlow®, Print/Print, Print/Flood, Flood/Print, Adhesive |
| Тип транспортной системы | Единый модуль конвейера с круглыми ремнями Ø3 мм |
| Направление перемещения | R→L, L→ R, L→L, R→R |
| Операционная система | Windows 10 IoT Enterprise |
| Программное обеспечение | Instinctiv DEK V9 |
| Очистка нижней стороны трафарета | IUSC или Typhoon (влажная/сухая/вакуумная) |
| Производительность вакуумного блока | 25–35 л/сек |
| Интерфейсы и подключения | RJ-45 LAN, USB2/3, FMI, GEM, ASM OIB, IPC Hermes-98525, CFX, SMEMA |
| Соответствие ESD | EN/IEC 61340-5-1, ANSI/ESD S20.20 |
| Уровень шума | менее 70 дБ |
| Электропитание | 100–240 В ±10%, 50/60 Гц, 1 фаза, 8А (с вакуумом), 3А (без) |
| Пневмопитание | 5~8 бар, макс. 226 л/мин |
| Габариты (в коробке) | 2080 x 1500 x 1590 мм |
| Вес | 690 кг |
