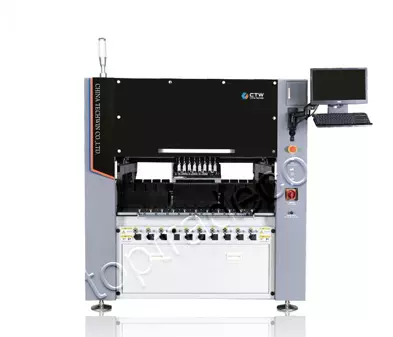

Монтажный автомат для DIP-компонентов CAM-18 обеспечивает наибольшую скорость установки выводных элементов в отверстия в линейке оборудования China Techwin.
- Автоматическое распознавание выводов компонентов;
- Интегрированный модуль инспекции качества монтажа компонентов;
- Автонастройка ширины конвейера под размер платы;
- Автоматическое позиционирование по реперным знакам с помощью камеры;
- Возможность регулировки скорости перемещения по оси Z;
- Интеллектуальные алгоритмы обхода препятствий на плате для предотвращения столкновений;
- Функция контроля усилия прижима компонента к плате в процессе установки;
- Интеллектуальные алгоритмы управления для точной и быстрой установки;
- Запись и хранение информации в базу данных;
- Прочная чугунная рама с антикоррозионным покрытием;
- Поддержка интеграции с MES-системами (опция);
- Сканирование QR-кодов и штрихкодов (опция);
- Функция распознавания дефектных плат (опция);
- Комплектующие от ведущих мировых поставщиков;
- Длительный срок службы.
Техническая спецификация монтажного автомата для DIP-компонентов CAM-18:
| Модель | CAM-18 |
| Размер плат | 50х70 ~ 400х400 мм |
| Высота платы | 0,75 ~ 4,5 мм |
| Параметры компонентов | 3х3х3 ~ 35х35х40 мм |
| Рабочая область | 320х400 мм |
| Точность позиционирования | ±0.025 мм |
| Точность установки | ±0.05 мм |
| Производительность | 7200 компонентов в час |
| Скорость монтажа | 0,5 сек/шт |
| Монтажные головки | 4 шт |
| Вместительность базы питателей | 6 шт |
| Направление движения конвейера | Слева направо, справа налево |
| Давление при установке | 0 - 40Н |
| Максимальная скорость подачи | 20 м/мин |
| Метод захвата компонентов | Пневматический захват / Вакуумный захват |
| Метод подачи компонентов | В лентах, россыпью, в пеналах, на лотках |
| Привод осей | X / Y / Z / U |
| Высота конвейера | 920 ± 20 мм (регулируемая) |
| Отступ от края платы | более 5 мм |
| Электропитание | AC 220 В, 50 Гц, 4 кВт |
| Уровень шума | менее 75 дБ |
| Пневмопитание | 0.5 ~ 0.7Мпа, 50 л/мин |
| Габариты | 1500 х 1680 х 1670 мм |
| Вес | 1700 кг |
Перечень совместимых подающих устройств для компонентов:
Устройство подачи компонентов в лотках
Питатель для подачи компонентов из россыпи
Питатель для подачи компонентов из лент
Устройство для подачи компонентов из трубок (пеналов)
