Мультифункциональный робот для установки THT-компонентов CAM-20 предназначен для монтажа элементов со штыревыми выводами и имеет функцию загиба ножек установленных компонентов снизу платы.
- Автораспознавание ножек компонента;
- Функция подгиба выводов снизу для предотвращения смещений и выпадения компонентов;
- Встроенный модуль инспекции качества монтажа компонентов;
- Автонастройка ширины конвейера под размер платы;
- Автоматическое позиционирование по реперным знакам;
- Настройка скорости перемещения по оси Z;
- Интеллектуальные алгоритмы обхода препятствий на плате для предотвращения столкновений;
- Функция контроля усилия прижима компонента к плате в процессе установки;
- Умные алгоритмы управления для точной и быстрой установки;
- Запись и хранение информации в базу данных;
- Прочная рама из чугуна с антикоррозионным покрытием;
- Поддержка интеграции с MES-системами (опция);
- Чтение QR-кодов и штрихкодов (опция);
- Функция распознавания бракованных плат (опция);
- Комплектующие от ведущих мировых поставщиков;
- Простота технического обслуживания и долгий срок службы.
Техническая спецификация робота для установки THT-компонентов CAM-20:
| Модель | CAM-20M | CAM-20 |
| Размер плат | 50х50 ~ 450х500 мм | 50х50 ~ 450х550 мм |
| Высота платы | 0,75 ~ 4,5 мм | |
| Параметры компонентов | 3х3х3 ~ 35х35х40 мм | |
| Рабочая область | 400х400 мм | 450х550 мм |
| Точность позиционирования | ±0.025 мм | |
| Точность установки | ±0.05 мм | |
| Производительность | 6600 компонентов в час | 6900 к/ч |
| Скорость монтажа | 0,54 сек/шт | 0,52 сек/шт |
| Монтажные головки | 6 шт | 8 шт |
| Вместительность базы питателей | 8 / 8 шт (10 / 10 шт опция) | 10 / 10 шт |
| Направление движения конвейера | Слева направо, справа налево | |
| Давление при установке | 0 - 40Н | |
| Максимальная скорость подачи | 20 м/мин | |
| Метод захвата компонентов | Пневматический / Вакуумный захват | |
| Способ подачи компонентов | В лентах, россыпью, в пеналах, на лотках | |
| Привод осей | X / Y / Z / U | |
| Высота конвейера | 920 ± 20 мм (регулируемая) | |
| Отступ от края платы | более 5 мм | |
| Электропитание | AC 220 В, 50 Гц, 4 кВт | |
| Уровень шума | менее 75 дБ | |
| Пневмопитание | 0.5 ~ 0.7Мпа, 50 л/мин | |
| Габариты | 1600 х 1600 х 1670 мм | 1600 х 1700 х 1670 мм |
| Вес | 1400 кг | 1500 кг |
Функционал формовки выводов снизу печатной платы:

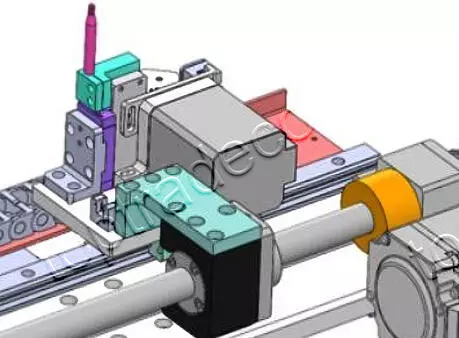

Механизм подгиба выводов

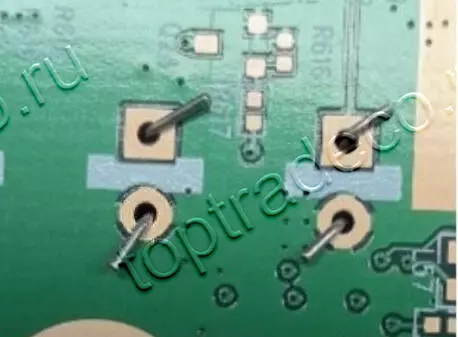

Подогнутые ножки компонента
