FastPlace 800S

Автоматический скоростной установщик SMD компонентов FastPlace 800S

Производительность
20 000 комп. в час (IPC9850 - 14 500)
Устанавливаемые комп-ты
0402 ~ IC размером 25 мм, шаг выводов от 0,5 мм, резисторы, конденсаторы, QFP, CFP
База питателей
64 шт 8 мм
Максимальный размер плат, мм
300х250

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Совместим с различными типами захватов и видами печатных плат: PCB, FPC, MCPCB, PSB. Обеспечивает полное автоматическое выравнивание компонентов на «лету». Отличный выбор для среднесерийных и крупносерийных производств.

Основные характеристики:

  • 8 установочных голов
  • Выравнивание компонентов "на лету"
  • Каждая головка оснащена камерой для центрирования устанавливаемых компонентов, что обеспечивает высокую точность
  • Монтажные головки оборудованы серводвигателем в направлении оси Z для вертикального перемещения
  • Линейный двигатель на магнитной подушке для перемещения XY
  • Конвейерная система с интерфейсом SMEMA и авто контролем ширины
  • Интеллектуальная система проверки и замены захватов
  • Система оптимизации маршрута захвата и размещения компонентов
  • Совместимость с различными типами захватов и видами печатных плат: PCB , FPC, MCPCB, PSB
  • Импортированные высокоточные ШВП, двигатели, электромагнитные клапаны, кабели известных мировых брендов
  • Жесткая и надежная металлическая конструкция
  • Простота эксплуатации и программирования

Техническая спецификация установщика FastPlace 800S:

Модель 800S
Установочные головки 8 головок
Скорость установки 20 000 CPH (оптимальная), 14 500 CPH для IPC9850
Размер платы, мм 50 х 50 ~ 300 х 250
Толщина ПП, мм 0,5 ~ 3
Max высота компонента на верхней стороне ПП 10 мм
Система технического зрения 0402 ~ 10 x 8 мм (камера на монтажной голове)
1206 ~ 20 x 20 мм (стационарная fine -камера)
Перемещение по XY двигатель на электромагнитной подушке
Система перемещения Z серво-мотор
Вращение установочного блока 0 ~ 360˚
Точность установки, мм ±0,05
Повторяемость перемещения по осям XY, мм ±0,002
Тип питателей электронные
Вместимость базы питателей 32 + 32 или 25 + 32 шт (8 мм)
Размещение компонентов в паллетах 2 места по 325х135 мм
Программирование визуальное / импорт координат
Управление встроенный промышленный ПК, собственное ПО (язык интерфейса - английский)
Электропитание 220В ±10% (50/60Hz), 1 фаза
Мощность, кВт 3
Пневмопитание 0,55-0,7MPa; 5,6-7,1 кгс/см2
Габариты, мм 1150 х 1370 x 1500
Вес, кг 1500

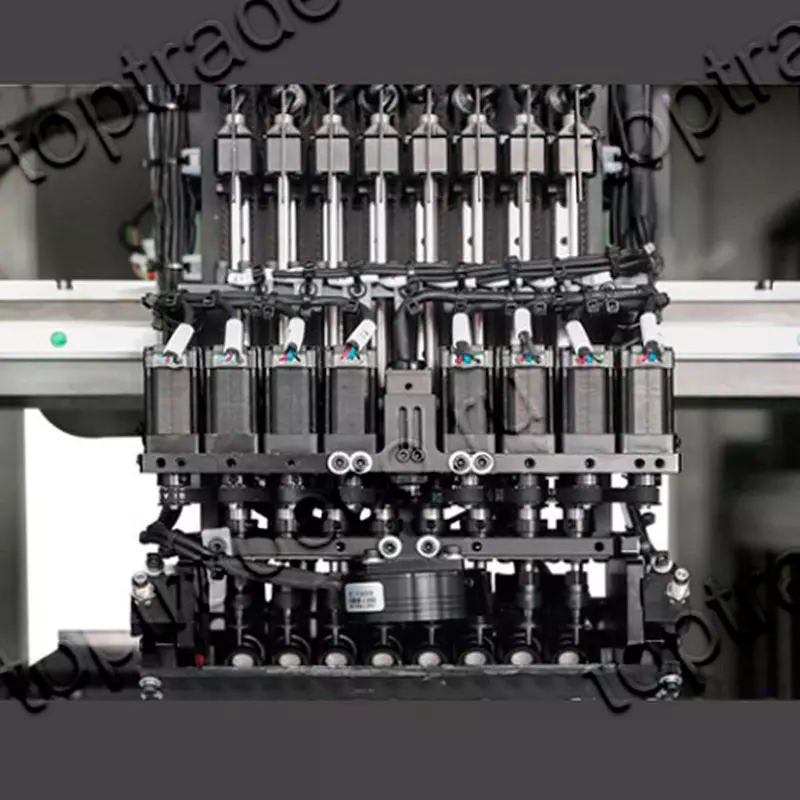

Установочные головы Fast Place 800S

Монтажная голова

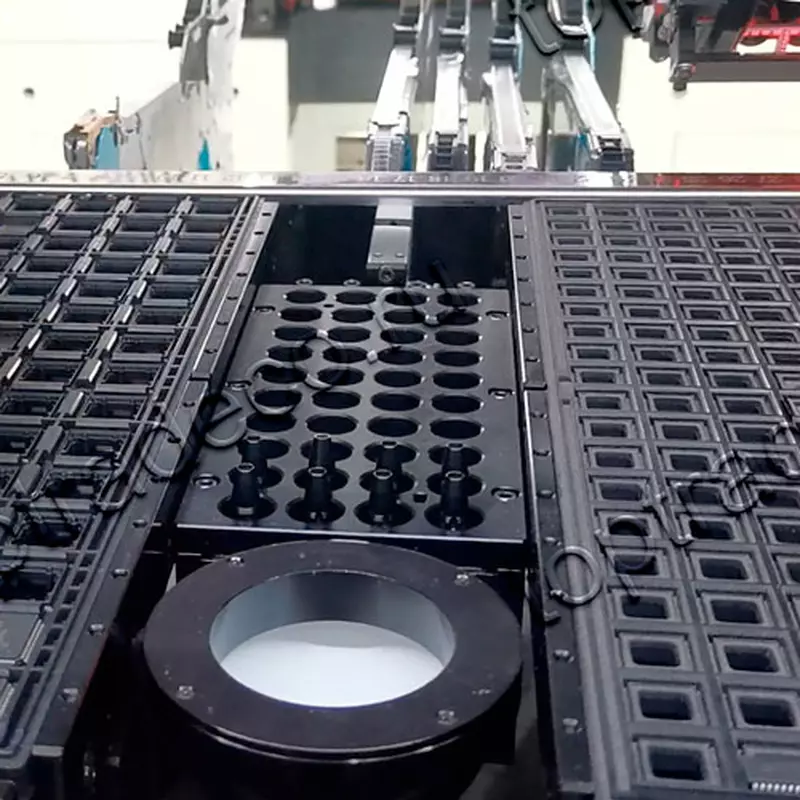

Вид на установленные ноззлы Fast Place 800S

Вакуумные захваты
