SMTMAX QM1100-A

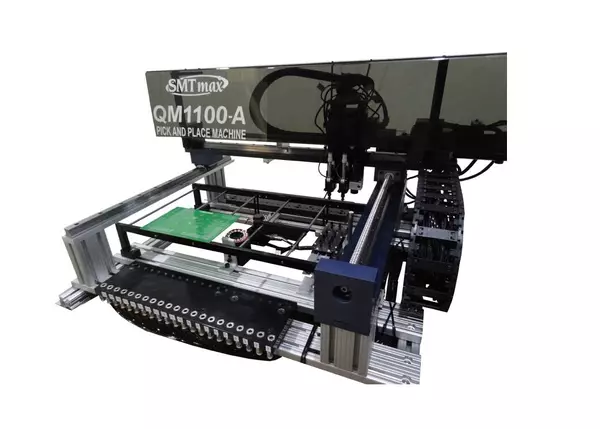

Настольный установщик SMD компонентов на печатные платы QM1100-A

Производительность
3000 комп. в час
Устанавливаемые комп-ты
0402 до 5050, QFP, BGA, SOP
База питателей
40 шт
Максимальный размер плат
330х300 мм

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Основным преимуществом данной модели является возможность подачи компонентов практически из любых типов питателей:

  • Расширяемая база питателей (до 40 питателей 8мм)
  • Пневматические питатели CL копии Yamaha
  • Подача компонентов из стиков (5-ти канальный вибропитатель)
  • Подача компонентов из паллет (BGA, QFP)



Техническая спецификация QM1100-A:

Модель QM1100-A
Производительность по чипам 3000 комп. в час
Максимальный размер платы 330 х 300 мм
Спектр устанавливаемых компонентов от 0402 до 5050, SOP, QFP, BGA
Максимальная высота компонента 10 мм
Максимальная масса компонента 20 г
Вместительность базы питателей 40 пневмо питателей  тип Yamaha CL, вибропитатель 5 каналов, матрица
Типы питателей пневмопитатели CL Yamaha от 8мм (0402, шаг 2, шаг 4) до 44мм, матрицы, вибропитатель
Точность установки компонентов ±0.025 мм
Импорт данных CAD/Gerber конвертор есть
Монтажная головка с вакуумным взятием 2 головы (+1 дозатор опционально)
Электропитание 220В 50/50 Гц 750 Вт.
Пневмопитание требуется 6 бар
Габариты 860×830×360 мм
Вес оборудования 40 кг



Приводы автомата по осям:
  • X, Y: сервопривод, разрешение 0,02 мм
  • Z: R шаговый двигатель с обратной связью

Оптическая система:
  • камера для реперных знаков/обучения точек взятия и установки компонентов на плату
  • камера для распознавания компонентов на лету перед установкой на ПП

Комплектация:
  • настольный автомат для монтажа компонентов на печатные платы, модель QM1100-A
  • устройство поддержки печатной платы (настраиваемые по ширине блоки под края платы)
  • монитор, клавиатура, мышь
  • промышленный ПК с операционной системой Windows
  • ПО для настройки и отображения процесса
  • стандартный комплект вакуумных захватов
  • стандартный комплект питателей для компонентов в катушках 8мм.

Дополнительные опции:
  • дополнительная плита для пневмо питателей на 20 шт 8мм
  • питатель для компонентов в ленте 8, 12, 16, 24, 32, 44 мм CL
  • вибропитатель на 5 каналов
  • дополнительный вакуумный захват
  • камера высокого разрешения для распознавания компонентов 0201
  • дополнительная камера для микросхем макс. 45х45 мм
  • авто станция смены вакуумных захватов на 10 позиций
  • модуль диспенсера для автоматического дозирования паяльной пасты/клея
  • 3-я установочная голова
