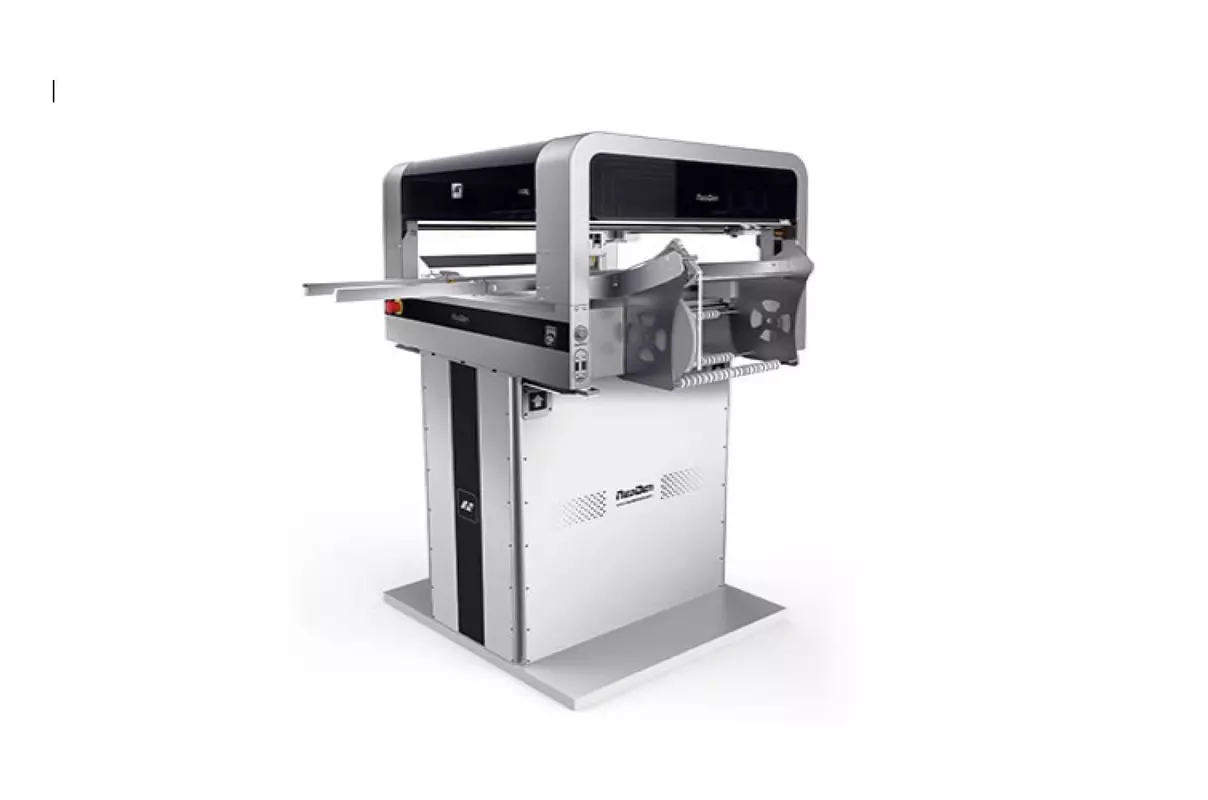

Автоматический установщик компонентов, оснащенный четырьмя установочными головами, двумя камерами технического зрения, электронными питателями, автоматической конвейерной системой, позволяет устанавливать такие компоненты как 0402, BGA, QFN и собирать светодиодные линейки 0,8 м/1,2 м/1,5 м длиной. Тем не менее, мы рекомендуем присмотреться к оборудованию ТМ SmartPlace
Предлагаем вам ознакомиться по ссылке с обзором и сравнением установщика компонентов SmartPlace H4 с основными конкурентами Neoden, QiHe, Charming
- 4 монтажные головки с вакуумным взятием
- динамическая CCD камера на монтажной голове для распознавания реперных знаков и калибровки
- высокоскоростная статическая CCD камера для распознавания компонентов перед установкой на ПП
- X, Y шаговый двигатель/зубчатый ремень, разрешение ±0,02 мм
- Z шаговый двигатель с обратной связью, разрешение ±0,02 мм
| Модель | NEODEN4 |
| Производительность | 5000 - 10000 компонентов в час |
| Максимальный размер платы без конвейера | 340 х 400 мм |
| Максимальный размер платы с конвейером, но без паллет | 310 х 1500 мм |
| Максимальный размер платы с конвейером и одной паллетой | 140 х 1500 мм |
| Спектр устанавливаемых компонентов | от 0402, SOP, QFP, PLCC до TQFP240 |
| Высота компонента | до 5 мм |
| Масса компонента | 20 г |
| Общая вместительность базы питателей | 48 шт |
| Габаритные размеры оборудования | 870×680×480 мм |
| Электропитание | 220В 1Ф 50Гц 180Вт |
| Пневмопитание (подача сжатого воздуха) | не требуется (включен насос) |
| Вес | 60 кг |
Комплектация:
- автомат для монтажа компонентов на печатные платы
- комплект вакуумных захватов (XN07 – 3 шт., XN14– 3 шт., XN22 – 2 шт., XN40 – 2 шт.)
- встроенный ПК с ПО для программирования и отображения процесса
- вибропитатель на 5 каналов
- стандартный питатель для компонентов в паллетах
- кабель питания и инструкция по эксплуатации
- набор инструментов для обслуживания оборудования
- транспортная упаковка
Опции:
- тумба для установки автомата на пол
- ЖК-монитор 19"
- встроенный конвейер (для сборки ПП до 1500х310 мм)
- питатель 8 мм
- питатель 12 мм
- питатель 16 мм
- питатель 24 мм
