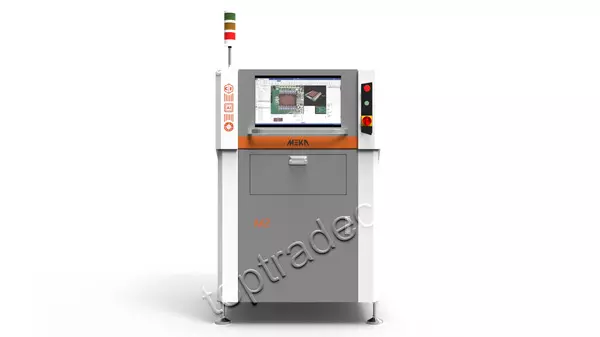

Линейная автоматическая 2D инспекция АОИ MEKA M2
Доставка
Оплата
Сроки
Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.
Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.
Возможен самовывоз.
Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.
Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.
Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.
Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия, в среднем не более 7 рабочих дней.
Автоматическая встраиваемая в линию оптическая инспекция MEKA-M2 — это современное высокоточное оборудование, специально разработанное для контроля качества сборки печатных плат после монтажа компонентов. Устройство оснащено запатентованной 5-ти сегментной системой LED освещения, позволяющей получать изображения с разрешением до 25Мп.
- Распознавание сверхмалых элементов корпуса 01005 с точностью до 10 микрон;
- Детальная инспекция миниатюрных компонентов благодаря встроенным высокочетким камерам;
- Возможность настройки равномерного освещения всех участков платы для точного выявления дефектов;
- Высокая скорость и стабильность инспекции даже при больших объёмах производства;
- Высокоскоростная система перемещения плат;
- Унифицированные, доступные для мультипликации, параметры системы освещения;
- Совместимость с системами управления производством и ведения статистики качества;
- Возможность офлайн программирования;
- Интуитивно понятный дружественный интерфейс.
Техническая спецификация линейной автоматической 2D инспекции MEKA M2:
| Модель | MEKA - M2 | |
| Габариты платы | 50 х 50 ~ 510 х 460 мм | |
| Толщина платы | 0,5 ~ 6 мм | |
| Максимальный вес печатной платы | 4 кг | |
| Клиренс сверху / снизу печатной платы | 40 / 40 мм | |
| Камера (разрешение) | 12 МР (10 мкм и 15 мкм) / 25 MP (10мкм) | |
| Подсветка | Пятизонная высокоточная цветная система освещения / | |
| Шестизонная высокоточная коаксиальная система цветного освещения (опция) | ||
| Минимальные инспектируемые элементы | чипы 01005 (10 мкм) и 0201 (15 мкм) | |
| Скорость сканирования | 12 МР (10 мкм) | 3000 мм2/сек |
| 12 МР (15 мкм) | 6500 мм2/сек | |
| 25 МР (10 мкм) | 4800 мм2/сек | |
| Основные функции ПО | Встроенный SPC, ПО для повторного контроля | |
| Система перемещения | для осей XY - серводвигатель; | |
| для оси Z - шаговый двигатель с замкнутым контуром (опция) | ||
| Электропитание | 1 фаза, 200~240 В 50/60Гц 1.1кВт | |
| Пневмопитание | 5кг/см2 (0,5 МПа) 5л/мин | |
| Габариты | 1038 х 1359 х 1607 мм | |
| Вес | 850 кг | |
- Считывание штрих-кодов
- Интеграция с MES- системой
- Программное обеспечение для удаленного программирования
- Шестизонная высокоточная коаксиальная система цветного освещения
- Специализированное ПО SPC+ для статистического контроля качества
