Автоматическая оптическая Offline инспекция AOI VCTA-Z5

Область исследования печатной платы
25×25 ~ 330×480 мм (530×460 мм опция)
Минимальный чип
01005
Точность позиционирования
15~20 мкм
Камера
Цветная CCD 12~20 мкм

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Автоматическая оптическая инспекция VCTA-Z5 — это автономная AOI система контроля качества монтажа печатных плат, которая позволяет производить проверку компонентов, смонтированных на платы методом SMT и PTH (Plated-Through-Hole) монтажа.

PTH-технология применяется для пайки компонентов с длинными выводами (конденсаторов, резисторов, разъемов): выводы проходят через сквозные отверстия в печатной плате, покрытые медью, и припаиваются на противоположной стороне, что обеспечивает высокую надежность и долговечность соединения, а также устойчивость к механическим и термическим нагрузкам.

VCTA-Z5 может быть интегрирована в линию на разных этапах производственного процесса: после нанесения паяльной пасты, перед пайкой, после пайки оплавлением и волновой пайки, а также может использоваться для нестандартных задач.

Встроенные алгоритмы тестирования объектов можно гибко комбинировать, что позволяет повысить точность контроля и обеспечить надежное выявление дефектов.

К заказу доступны две модификации данного оборудования: бюджетная модель VCTA-Z5P и продвинутая модификация AOI VCTA-Z5X с улучшенной оптической системой, возможностью инспекции высоких компонентов и автоматической регулировкой высоты по оси Z, что делает её более подходящей для сложных задач, требующих высокой точности.

Основные характеристики:
  • Комплексные алгоритмы оптической инспекции (WIDM, CICT, CVA, TVH, OCR, solder ball inspection, WAVE DIP);
  • Высокая точность анализа;
  • Возможность одновременной проверки нескольких плат с автоматическим переключением программ для верхней и нижней сторон;
  • Создание эталонного изделия и контроль отклонений от него;
  • Светодиодная кольцевая RGB подсветка (передача данных через коаксиальный оптический кабель - опция);
  • TFT монитор;
  • Система идентификация одномерных и двухмерных штрих-кодов 1D/2D, а также реперных знаков;
  • Возможность размещения на разных этапах производственной линии;
  • Возможность удаленного программирования и отладки;
  • Профессиональная система SPC анализа с автоматическим формированием отчетов о проверке;
  • Многоуровневая система мониторинга производственного процесса полного цикла;
  • Поддержка бесшовной интеграции с MES-системами другого инспекционного оборудования в линии;
  • Функция оповещения о неисправностях или отклонениях в процессе проверки.
Техническая спецификация Offline AOI VCTA-Z5:
Раздел Модель VCTA-Z5P VCTA-Z5X
Система распознавания Алгоритмы инспекции Встроенные алгоритмы инспекции: WIDM (точное измерение высоты и анализ 3D-формы компонентов), CICT (цветовое контрастирование изображений), CVA (построение цветовых векторов объекта и сравнение с эталонным образцом), TVH (сличение двух изображений как истинное/ложное), OCR (распознавание маркировки на компонентах в целях их идентификации), инспекция шариков припоя, WAVE DIP (анализ качества соединений волновой пайки)
Техзрение 5МП цветная CCD камера с разрешением 20 мкм или 15 мкм 5МП цветная CCD камера с возможностью выбора разрешения (20 мкм, 15 мкм, 12 мкм)
LED подсветка 3 уровневая кольцевая RGB 4 уровневая кольцевая RGBW
Скорость обработки изображений Чип 0201 менее 10 мсек
Время передачи на экран менее 170 мсек
Проверяемые дефекты Дефекты печати Смещение/отсутствие отпечатка, избыток/недостаток пасты, перемычки
Дефекты компонентов Отсутствие, смещение, перекос, «надгробный камень», перевернутость, повреждение, неправильный компонент, нарушенная полярность
Дефекты пайки Избыток/недостаток припоя, короткое замыкание, пятна на поверхности паяного соединения, ложная/холодная пайка
Дефекты волновой пайки Избыток/недостаток припоя, перелив, короткое замыкание, пустоты в паяном соединении
Антистатическая защита Полностью антистатическая проводка
Конструктивные характеристики Размер платы, мм 25×25 ~ 330×480, опционально можно увеличить до 530×460
Толщина платы, мм 0,5 ~ 5
Допустимое коробление ПП, мм не более 2
Высота компонентов, мм Сверху менее 28 (опция 55), снизу менее 75& Сверху менее 50, снизу менее 75
Минимальный компонент 20 мкм 0201 чип с шагом 0,4
15 мкм 01005 чип с шагом 0,3
Система перемещения (X, Y) Двигатель Серво-мотор
Точность позиционирования менее 10 мкм
Скорость, мм/сек 700
Ось Z Регулировка   Автоматическая по высоте в пределах 50~90 мм, безопасное расстояние 50 мм
Идентифицируемая высота компонента 1~50 мм
Операционные возможности ОС Microsoft Windows 10
Управление и контроль Основные возможности Создание эталонного изделия, установка параметров отклонения от эталона, автоматический запуск программы для определения стороны печатной платы, возможность программирования при отсутствии платы, интеллектуальная интеграция с MES-системой, поддержка централизованной базы данных
Основные функции Графическое программирование, создание библиотеки компонентов с визуальным отображением формы инспектируемого объекта
Дополнительные функции   Автоматическая регулировка высоты камеры и источников света для повышения точности инспекции
Реперные знаки Количество Позиционирование осуществляется по 3 реперным знакам
Скорость распознавания 0,5 сек/знак
Управление Компьютер CPU Intel dual-core, память: 4G, жесткий диск: 500G I7 CPU, память: 16G, жесткий диск: 2ТВ
Монитор 22 дюймовый TFT 23 дюймовый TFT
Габариты и электропитание Электропитание AC220V±10%, одна фаза 50/60HZ, 600W AC220V±10%, одна фаза 50/60HZ, 800W
Габариты, мм 870x1055x1365 1050×920×1380
Вес, кг 310 460
Программное обеспечение VCTA Z5

Единое инспекционное окно ПО

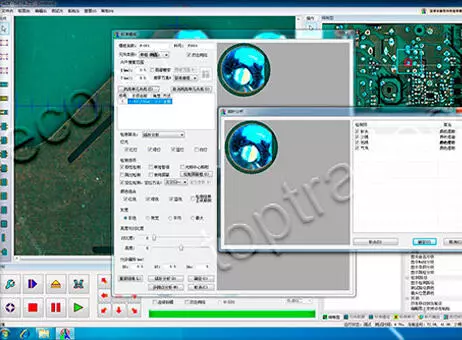

проверка шариков припоя на AOI

Инспекция шариков припоя

Окно проверки DIP компонента

Инспекция компонента, смонтированного по технологии PTH
