Автоматическая оптическая инспекция Parmi Xceed олицетворяет собой новое поколение 3D-технологий в оборудовании для оптического контроля и предназначена для быстрого и точного контроля качества изделий с использованием передовых возможностей трехмерной визуализации и интеллектуального обнаружения.
3D AOI Parmi Xceed оснащена высокоточной оптикой, что позволяет осуществлять многоуровневую инспекцию и гарантирует надежность выпускаемой продукции в условиях серийных производств. Система характеризуется высокой скоростью работы, возможностью интеграции в производственные линии и удобным интерфейсом для настройки проверяемых параметров.
Благодаря возможности идентификации материала, типа поверхности и цвета печатных плат, Xceed является универсальным решением для широкого спектра задач контроля в электронной промышленности.
- 4Мп CMOS камера с телецентрической линзой (15 000 кадров в секунду);
- 3-х уровневая светодиодная RGB подсветка для обнаружения дефектов;
- Измерение объектов с помощью двойного лазера оптической триангуляции (до 65 см2/сек @14x14µm);
- Технология лазерного линейного сканирования (получение 2D/3D изображения объекта с помощью сфокусированного лазерного луча и линейной шкалы);
- Исключение теневых зон за счет отсутствия угла между двумя лазерами;
- Высокая точность анализа;
- Построение и отображение полной 3D модели печатной платы;
- Качественная инспекция независимо от текстуры, поверхности и цвета печатных плат (темные/цветные/керамические пп, отражающиеся компоненты и пр.);
- Система идентификация штрих-кодов 1D/2D/QR, лазерной маркировки, а также bad marks (дефектных зон на плате);
- Многоуровневая система мониторинга производственного процесса полного цикла;
- 7 основных видов контроля компонентов: отсутствие, выпуклость, размер, несоответствие, боковое крепление, «надгробный камень», перевернутость;
- Функция самокоррекции;
- Возможность автоматизированной инспекции посторонних объектов и загрязнений на маске платы;
- Отслеживание деформации платы в режиме реального времени и компенсация прогиба в пределах до 10 мм (±5 мм);
- Инспекция штыревых компонентов, установленных по технологии Press fit (пины вставляются в отверстия на печатной плате без пайки);
- Быстрый и простой процесс обучения, не превышающий 70 минут, без Gerber-данных;
- Возможность удаленного программирования и отладки линии с помощью сетевого подключения xNet;
- Система SPC анализа с автоматическим формированием отчетов о проверке;
- Windows 10;
- Дружественный пользовательский интерфейс.
| Модель | XCEED | XCEED L | XCEED XL | XCEED D | |
| Алгоритм инспекции | Бестеневой двойной лазер оптической триангуляции | ||||
| Техническое зрение | 4Мп камера с телецентрической линзой с разрешением 14х14 µm по XY и 0,4 µm по высоте | ||||
| Скорость инспекции | 65 см2/сек | ||||
| Время цикла | около 10 сек для пп 260x200 мм | ||||
| Производительность | Повторяемость измерений по высоте | менее 3 мм: 3 мкм при пределе 3σ / более 3 мм: 6 мкм при пределе 3σ | |||
| Точность измерений | менее 3 мм: 3 мкм при пределе 3σ / более 3 мм: 25 мкм при пределе 3σ | ||||
| Подсветка | 3-х уровневая светодиодная RGB | ||||

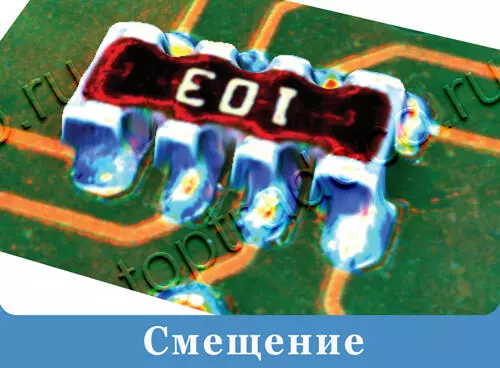

| Проверяемые дефекты | SMD | Отсутствие/смещение компонента, поворот компонента, полярность компонента, перевернутый компонент, компланарность корпуса/выводов, объем галтели, поднятые выводы/корпус, замыкания, текстовая проверка | |||

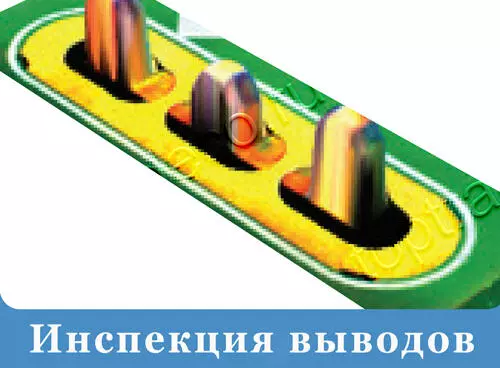

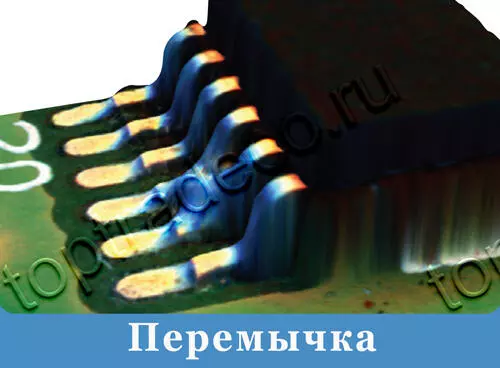

| THT | Press fit - отсутствие/смещение вывода, высота вывода; Пайка волной - отсутствие/наличие припоя, перемычка, посторонние включения |
||||
| Компенсация прогиба платы, мм | ±5 (2%) | ||||
| Max высота компонента, мм | 40 (60 - опция) | ||||
| Размер плат, мм | 50x50~410x350 | 50x50~510x510 | 50x50~810x610 | 50x50~410x320 | |
| Толщина плат, мм | 0,4~5 | 0,4~10 | 0,4~5 | ||
| Max вес пп, кг | 2 | 4 | 6 | 2 | |
| Клиренс по краям пп (верх/низ), мм | 2,5/3,3 | 2,5/4 | 2,5/3,3 | ||
| Клиренс снизу/сверху платы, мм | 40/50 | 40/30 | |||
| Высота конвейра, мм | 860~970 | ||||
| Скорость конвейера, мм/сек | 300~1000 | ||||
| Регулировка ширины | автоматическая | ||||
| Направление движения | L->R, R->L (выбирается при заказе) | ||||
| Электропитание | AC220V(±10%), 1 фаза, 50/60 Hz | ||||
| Пневмопитание | 5 кгс/кв.см, 15 л/мин, диаметр 10 мм | ||||
| Габариты, мм | 850х1205х1525 | 950х1365х1525 | 1310х1540х1525 | 850х1580х1510 | |
| Вес, кг | 730 | 820 | 930 | 800 | |
Инспектируемые дефекты:
