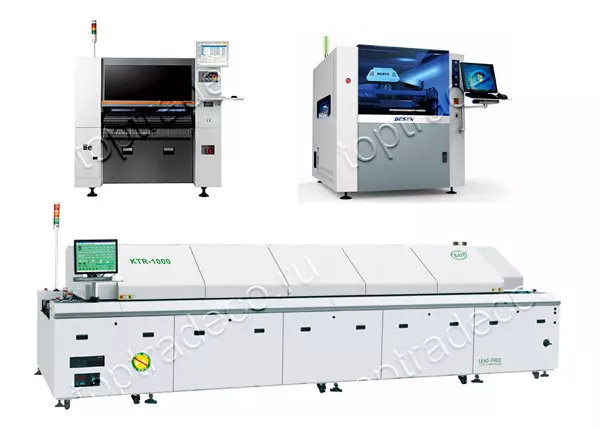

Надежная линия для крупносерийного производства электронных изделий различной номенклатуры.
Высокоскоростной установщик компонентов Samsung Techwin SM482 оснащен шестью установочными головками и показывает самую быструю скорость установки среди автоматов своего класса (до 28 000 компонентов в час). Камеры позиционирования располагаются на установочном модуле таким образом, что распознавание компонентов происходит «на лету», в процессе перемещения их на плату, исключая лишние перемещения самого установочного модуля, что сокращает время распознавания практически до нуля.

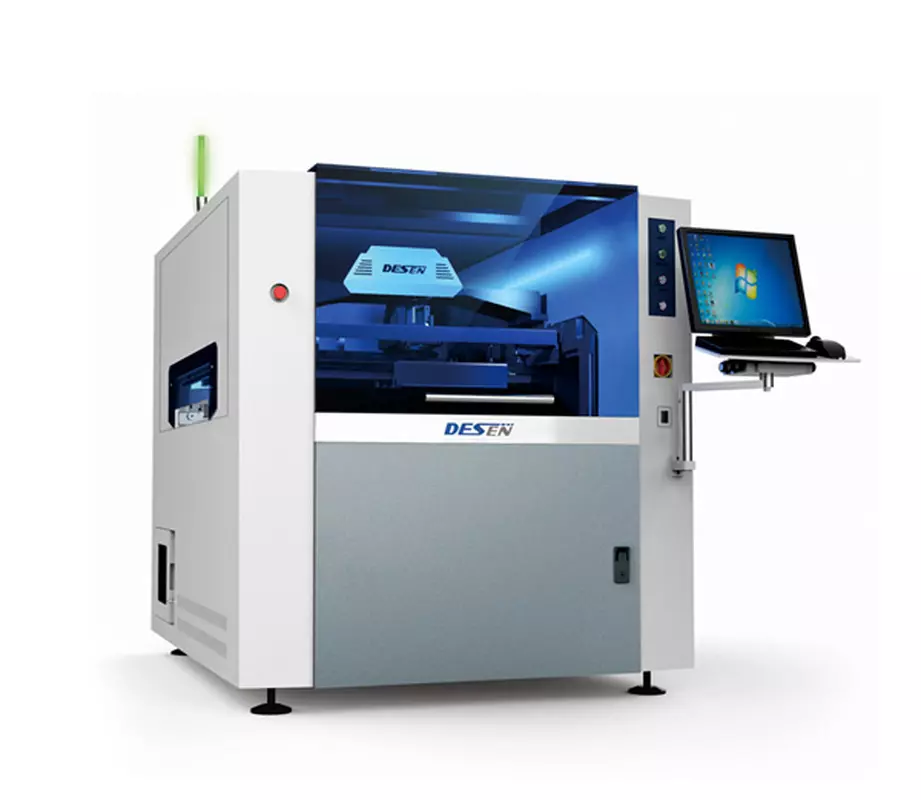

Автоматический принтер трафаретной печати DESEN Hito является прямым конкурентом GKG, DEK (ASM) и MPM, опережающим данные марки по качеству сборки и простоте интерфейса.
Конвекционная конвейерная печь серии KTR работает по бессвинцовой технологии, имеет десять верхних и нижних вертикальных зон конвекционного нагрева, три верхних и нижних зон охлаждения, сетчатый и цепной пальчиковый конвейеры. Удобный дизайн печи позволяет быстро и просто производить техническое обслуживание, то есть значительно экономить время и деньги.
Запрашивайте стоимость данного комплекта оборудования у менеджеров по ☎️ +7(495)150-30-35 или +7(800)500-26-80! Доставка по Москве, Санкт-Петербургу, другим городам России, Беларуси и Казахстана.
- Ожидаемая производительность 1300 ~1800 плат в смену;
- Высокая отказоустойчивость;
- Возможность замены любой единицы оборудования по выбору заказчика.
| Мультифункциональный автомат-установщик SMD компонентов SM482 PLUS | Автоматический принтер трафаретной печати DESEN Hito | Линейная конвейерная конвекционная печь KAIT KTR-1000 | ||||
| Размер плат | 50х40 - 460x400 мм | Размер печатной платы | 50x50 ~ 400x340 мм(опция 460x340 мм) | Макс. ширина платы (сетчатый конвейер) | 500 мм | |
| Толщина платы | 0.38 ~ 4.2 мм | Толщина печатной платы | 0,4 ~ 5 мм | Диапазон ширины направляющих | 50-400 мм | |
| Спектр устанавливаемых компонентов | Камера «на лету» (поле зрения 25х25 мм) | 0402 ~ 14мм ИС, разъемы (шаг 0.4мм) BGA, CSP (шаг 0.65мм) | Вес платы | менее 3 кг | Макс. высота компонента на верхней/нижней стороне платы | 30 мм |
| Статическая камера с полем зрения 35х35 мм (опционально) | ~ 32мм ИС, разъемы (шаг 0.3мм) BGA, CSP (шаг 0.5мм) ~ 55мм (режим мультикадр), ~ 55мм разъемы | Размер трафарета | 470 x 370 ~ 737 x 737 мм | Кол-во зон нагрева (верхних/нижних) | 10/10 | |
| Статическая камера с полем зрения 45х45 мм (опция) | ~ 42мм ИС, разъемы (шаг 0.4мм) BGA, CSP (шаг 1.0мм) ~ 55мм (режим мультикадр), ~ 75мм разъемы | Выравнивание трафарета | Автоматическое | Длина зоны нагрева | 3892 мм | |
| Точность установки | ±50мкм@3σ для чипов, ±30мкм@3σ для QFP | Точность печати | ≥2 Cpk @ ± 18 мкм @, 6σ | Кол-во зон охлаждения (верхних/нижних) | 3/3 | |
| Макс. производительность | 30 000 комп./час | Повторяемость печати | ≥2 Cpk @ ± 8 мкм @, 6σ | Метод охлаждения | воздушное | |
| Макс. высота компонента | 15 мм | Время цикла | 7 сек | Мощность пусковая/потребляемая в режиме работы | 80/11 кВт | |
| Диапазон регулировки платформы | X: ± 4 мм Y: ± 6 мм | Время выхода в рабочий режим | 30 мин | |||
| Вместимость базы питателей | 120 шт (8 мм) | Угол регулировки платформы | Z: ± 2 ° | Контроль температуры | PID-регулятор, SSR-реле | |
| Направление передачи | L → R, L → L, R → L, R → R | Макс. рабочая температура | 300°С | |||
| Направление движения | слева направо | Скорость передачи | 100-1500 мм/с (регулируется) | Точность/отклонение температуры | ± 1°С/± 1,5°С | |
| Ширина конвейера | 50~340 мм | Конвейер | сетчатый и цепной | |||
| Интерфейс | SMEMA | Электропитание | 220 В, ± 10%, однофазный 50/60 Гц | Высота конвейера | 900±20 мм | |
| Мощность | 3 кВт | Направления движения конвейера | слева направо (справа налево — опция) | |||
| Пневмопитание | 0.5 ~ 0.7Мпа (5 ~ 7 бар), 180 нл/мин | Давление воздуха | 0.45-0.6MPa | Скорость конвейера | 300-2000 мм/мин | |
| Электропитание | AC 200 / 208 / 220 / 240 / 380 / 415 В (50/60Гц, 3ф) Max. 4.7 кВА | Пневмопитание | 0,5 мл / с | Электропитание | 3 ф, 380В, 50/60Гц | |
| Габариты | 1650х1680х1530 мм | Габариты | 1140x1380x1525 мм | Габариты | 5520х1430х1530 мм | |
Трафаретный принтер
Установщик смд
Печь конвекционного оплавления
