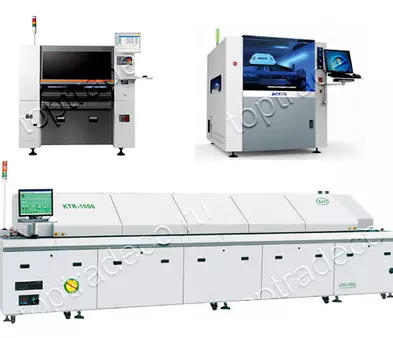

Надежная линия для серийного производства радиоэлектронных изделий любого уровня сложности.
Высокопроизводительный установщик SMD-компонентов Decan S1 оснащен 10 головым модулем с передовыми технологиями позиционирования, что делает его одним из самых быстрых в своем классе. Интеллектуальная система "на лету" (Flying Vision) позволяет мгновенно распознавать компоненты в процессе их перемещения, исключая необходимость остановки головок для калибровки и значительно сокращая цикл установки.
Благодаря имеющимся опциям T-OLP, T-Parts и T-feeder обеспечивается:
- автоматическая оптимизация укладки компонентов, сокращение времени на их установку;
- поддержка сложных и нестандартных компонентов, таких как BGA, QFN, CSP и коннекторов;
- интеллектуальное управление питателями, ускоряющее процесс переналадки и сокращающее простои.
Автоматический принтер трафаретной печати Right A6L позволяет работать с большими печатными платами с высокой плотностью монтажа, гарантируя точность нанесения паяльной пасты и отсутствие смещений, что делает его оптимальным для производства сложных многослойных плат.
Конвекционная конвейерная печь KAIT KTR-800 имеет 8 зон нагрева и 3 зоны охлаждения, обеспечивает равномерный прогрев паянных соединений и стабильное качество пайки. Современная система управления позволяет контролировать температурные режимы, что важно для работы с термочувствительными элементами.
Запрашивайте стоимость данной линии у менеджеров по ☎️ +7(495)150-30-35 или +7(800)500-26-80! Доставка по Москве, Санкт-Петербургу, другим городам России, Беларуси и Казахстана.
- Ожидаемая производительность 800 плат в смену в зависимости от плотности монтажа и сложности;
- Высокая отказоустойчивость;
- Возможность замены любой единицы оборудования по выбору заказчика.
| Установщик SMD компонентов DECAN S1 | Автоматический принтер трафаретной печати RIGHT A6L | Линейная конвейерная конвекционная печь KAIT KTR-800 | ||||
| Размер плат | 50х40 - 510x510 мм (до 1500x460 опционально) | Размер печатной платы | 50x50 ~ 510x510 мм | Макс. ширина платы (сетчатый конвейер) | 500 мм | |
| Толщина платы | 0.38 ~ 4.2 мм | Толщина печатной платы | 0,4 ~ 6 мм | Диапазон ширины направляющих | 50~400 мм | |
| Спектр устанавливаемых компонентов | Камера «на лету» | 03015 (01005) ~ 16 мм (высотой не более 10 мм) | Размер трафарета | 470 x 370 ~ 737 x 737 мм | Макс. высота компонента на верхней/нижней стороне платы | 30 мм |
| Фиксированная камера |
до 42 мм (стандарт) 42 ~ 55 мм (MFOV) L 55 ~ 72 мм (коннектор MFOV) Высота не более 15 мм |
Толщина трафарета | 25~40 мм | Кол-во зон нагрева (верхних/нижних) | 8/8 | |
| Выравнивание трафарета | Автоматическое | Длина зоны нагрева | 3110 мм | |||
| Точность установки | ±28 мкм@3σ для чипов 03015, ±35 мкм@3σ для IC | Точность печати | до 10 мкм | Кол-во зон охлаждения (верхних/нижних) | 3/3 | |
| Макс. производительность | 47 000 комп./час | Время цикла | 7 сек | Метод охлаждения | воздушное | |
| Макс. высота компонента | 15 мм | Мощность пусковая/потребляемая в режиме работы | 64/9 кВт | |||
| Диапазон регулировки платформы | X: ± 10 мм Y: ± 10 мм | Время выхода в рабочий режим | 30 мин | |||
| Вместимость базы питателей | 60 шт (8 мм) | Угол регулировки платформы | Z: ± 2 ° | Контроль температуры | PID-регулятор, SSR-реле | |
| Направление передачи | L → R, L → L, R → L, R → R | Макс. рабочая температура | 300°С | |||
| Направление движения | слева направо | Скорость передачи | 100-1500 мм/с (регулируется) | Точность/отклонение температуры | ± 1°С/± 1,5°С | |
| Высота конвейера | 900±40 | Конвейер | сетчатый и цепной | |||
| Интерфейс | SMEMA | Электропитание | 220 В, ± 10%, однофазный 50/60 Гц | Высота конвейера | 900±20 мм | |
| Мощность | 3 кВт | Направления движения конвейера | слева направо (справа налево — опция) | |||
| Пневмопитание | 0.5 ~ 0.7Мпа (5 ~ 7 бар) | Скорость конвейера | 300-2000 мм/мин | |||
| Электропитание | AC 200 / 208 / 220 / 240 / 380 / 415 В (50/60Гц, 3ф) Max. 3.5 кВА | Пневмопитание | 4~6 атм, 8 л/мин | Электропитание | 3 ф, 380В, 50/60Гц | |
| Габариты | 1430х1740х1485 мм | Габариты | 1220x1355x1500 мм | Габариты | 5520х1430х1530 мм | |
