RIGHT A6

Автоматический принтер трафаретной печати RIGHT A6

Производитель
Right Automation (Китай)
Габариты плат
50x50 ~ 510x340
Рекомендуемая толщина
0,4 – 6 мм
Подходящие трафареты
470x370 ~ 737x737
Скорость
6 - 200 мм/сек
Тип поддержки изделий
Магнитные пины/поддерживающие блоки

Осуществляется почти всеми известными транспортными компаниями, такими как: «Major express», «Деловые линии», DPD, DHL Global Forwarding, «СДЭК», «ЖелДорЭкспедиция», Pony Express на территории РФ и стран таможенного союза.

Major_logoJDE_logoПони ЭкспрессДеловые_ЛинииDHL-logoСДЭК

Мы организуем доставку до вашего предприятия на условиях «door to door» или до ближайшего терминала компании-перевозчика.


Возможен самовывоз.

Работаем с юридическими лицами и ИП резидентами РФ и стран таможенного союза.

Всегда готовы предложить гибкие условия оплаты при покупке комплекта оборудования или большой партии расходников и запасных частей.


Ждем ваших обращений! ☎ +7(495)150-30-35 или +7(800)500-26-80.

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Основные характеристики:
  • Печатающая головка с двойными независимыми ракелями
  • Автоматическая настройка ширины конвейера
  • Система автоматической фиксации ПП
  • Встроенная система дополнительной вакуумной фиксации ПП
  • Система индивидуальной настройки давления для каждого ракеля
  • Система автоматической очистки трафарета (вакуумная/сухая/влажная)
  • Автоматическая система 2D инспекции нанесения паяльной пасты
  • Регулируемые направляющие для использования трафаретов на рамах различных размеров
  • Дружественный пользовательский интерфейс
  • Простота технического обслуживания
Техническая спецификация:
Модель RIGHT A6
Максимальный размер ПП 510x340 мм
Минимальный размер ПП 50х50 мм
Допустимое коробление ПП 1% от длины диагонали ПП
Толщина платы 0,4 – 6 мм
Скорость конвейера 1500 мм/сек (макс.)
Поддержка платы Магнитные пины/поддерживающие блоки
Высота конвейера 900±40 мм
Размер рамки трафарета 470х370 мм ~ 737х737 мм
Тип ракеля Металл/резина (угол наклона: 45°, 55° и 60°)
Длина ракеля 220-650 мм
Скорость отделения ПП от трафарета 0,1 - 20 мм/сек
Скорость печати 6 - 200 мм/сек
Давление ракеля 0,5 - 15 кг
Точность печати ±0,01мм
Повторяемость печати ±0,025мм
Время цикла печати менее 7 секунд
Время переналадки с изделия на изделие менее 5 минут
Пневмопитание 4-6 атм., 8 л/мин
Электропитание 220В±10%, 50/60 Гц, 15A
ОС Windows XP
Габаритные размеры, мм 1220х1355х1500
Вес, кг 1250
Комплектация:
  • автомат для трафаретной печати;
  • управляющее ПО (на ОС Windows XP);
  • автоматическая система технического зрения;
  • система совмещения трафарета и ПП по реперным знакам на приводе;
  • печатающая головка с сервоприводом;
  • встроенный адаптер для трафаретов рам;
  • система фиксации и позиционирования печатной платы;
  • устройство поддержки печатной платы (магнитные штыри/блоки);
  • устройство автоматической очистки трафарета;
  • 2D инспекция;
  • интерфейс SMEMA;

Опции:

  • автоматическая система 2D инспекции нанесения паяльной пасты
  • автоматический дозатор пасты/клея на трафарет
  • система вакуумной поддержки ПП снизу (для тонких ПП)

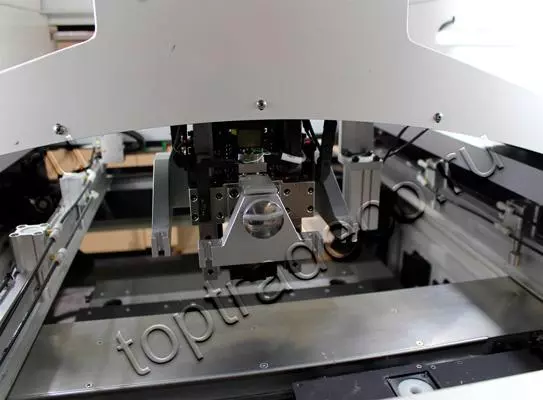

Right A6 печатающая головка

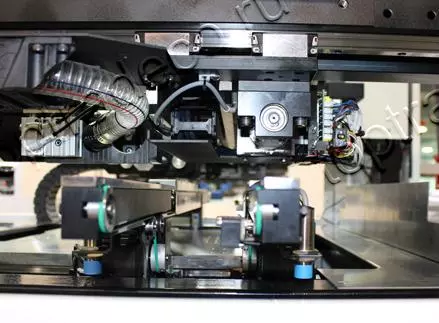

Right A6 система перемещения

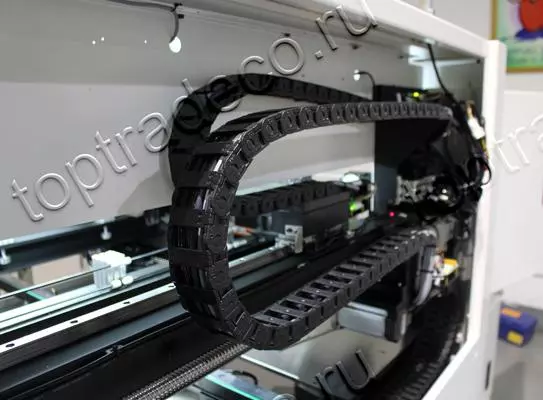

Right A6 система перемещения

Right A6 система транспортировки плат
