Бюджетная версия автомата RIGHT A5 с аналогичными функциями, но более оптимизированной конструкцией. Позволяет обрабатывать платы любой сложности. Отличное решение для тех, кто не готов переплачивать за брендовые комплектующие.
- Равномерная круговая подсветка рабочей области и усовершенствованная система обзора сверху и снизу;
- Универсальная трехосевая платформа UVW с авторегулировкой высоты поднятия пинов для плат различной толщины;

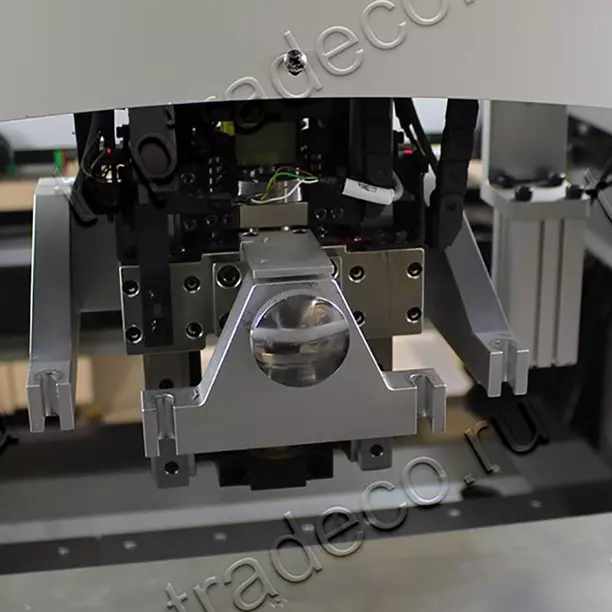

- Два независимых ракеля;
- Система арочного типа с подвижной печатающей головкой;

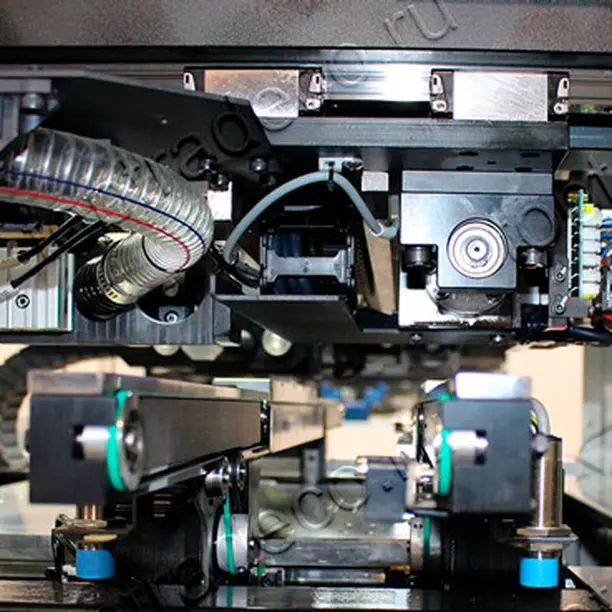

- Двойные симметричные направляющие с 4-мя колесиками обеспечивают точность и стабильность движения ракелей вперед/назад;
- Точное автоматическое распознавание всех типов реперных знаков;
- Программируемый шаговый двигатель с обратной связью;
- Двусторонние линейные направляющие, обеспечивающие точность и стабильность движения;

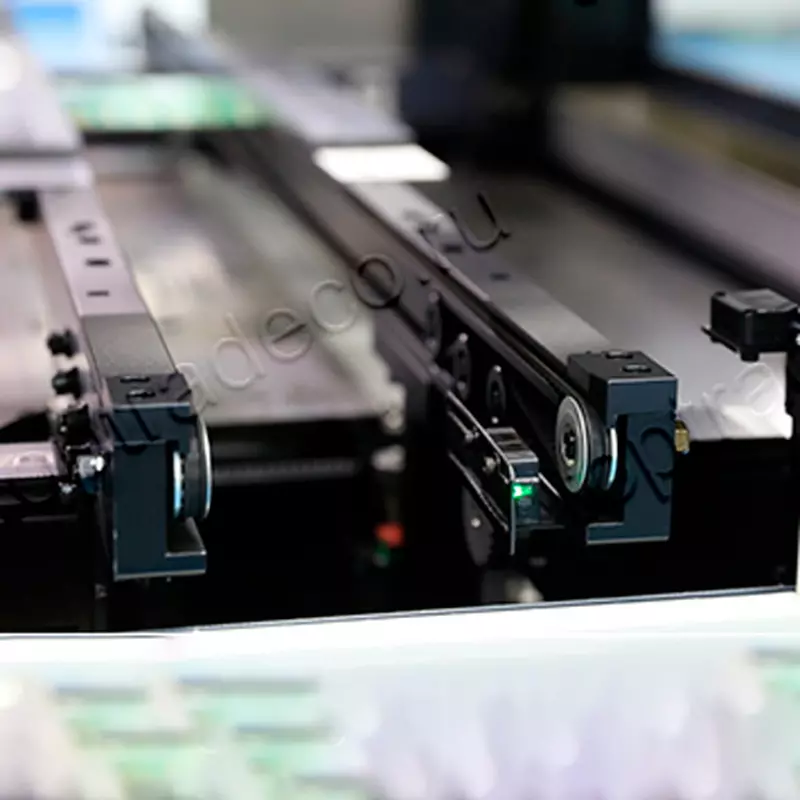

- Уникальная система ременной конвейерной передачи, предотвращающая смещение или падение печатных плат;
- Блок очистки трафарета отделен от CCD-камеры, что позволяет оптимизировать процесс позиционирования;
- Дружественный пользовательский интерфейс;
- Уникальная система автоматической очистки трафарета равномерно распыляет отмывочную жидкость сверху вниз;
- Простота технического обслуживания
Техническая спецификация принтера RIGHT Ase:
| Модель | RIGHT Ase |
| Размер рамы трафарета, мм | 470х370 ~ 737х737 |
| Толщина рамы, мм | 25-40 |
| Размер ПП, мм | 50х50 ~ 400x340 |
| Допустимое коробление ПП | 1% от длины диагонали ПП |
| Толщина платы, мм | 0,4 – 6 |
| Max скорость конвейера, мм/сек | 1500 |
| Поддержка и позиционирование платы | магнитные пины/поддерживающие блоки/регулируемый по вертикали стол/ боковые зажимы |
| Высота конвейера, мм | 900±40 |
| Направление движения конвейера | слева направо, справа налево, слева налево, справа направо |
| Скорость отделения ПП от трафарета, мм/сек | 0,1 - 20 (программируемая) |
| Скорость печати, мм/сек | 6 - 200 |
| Давление ракеля, кг | 0,5 - 15 |
| Тип ракеля | нержавеющая сталь (стандарт), пластик (угол наклона: 45°, 55° и 60°) |
| Диапазон регулировки стола, мм | X: ± 10; Y: ± 10; θ: ± 2 ° |
| Точность печати, мм | ±0,01 |
| Повторяемость печати, мм | ±0,025 |
| Время цикла печати, сек | менее 7 |
| Время переналадки с изделия на изделие, мин | менее 5 |
| Программируемая система очистки | сухая протирка, отмывка, очистка вакуумом, возможна очистка вручную |
| Пневмопитание | 4-6 атм., 8 л/мин |
| Электропитание | 220В±10%, 50/60 Гц, 15A, 3кВт |
| ОС | Windows XP, собственный софт производителя |
| Габаритные размеры, мм | 1220х1355х1500 |
| Вес, кг | 1000 |
- автомат для трафаретной печати;
- управляющее ПО (на ОС Windows XP);
- автоматическая система технического зрения;
- система совмещения трафарета и ПП по реперным знакам на приводе;
- две независимые печатающие головки с сервоприводами;
- встроенный адаптер для рамок трафаретов;
- система фиксации и позиционирования печатной платы;
- устройство поддержки печатной платы (магнитные штыри/блоки);
- устройство автоматической очистки трафарета;
- 2D инспекция;
- интерфейс SMEMA;
Опции:
- автоматическая инспекция апертур в трафарете
- автоматическое дозирование нужного количества пасты/клея
- система контроля давления ракеля с обратной связью
- функция автоматической онлайн инспекции нанесения пасты MSE / SPI
- система вакуумной поддержки ПП снизу (для тонких ПП)
- поддержание заданных температуры и влажности
