RIGHT A5

Автоматический принтер трафаретной печати RIGHT A5

Размеры ПП
50х50 ~ 400х340 мм
Толщина
0,4 – 6 мм
Размер трафаретов
470х370 ~ 737х737 мм
Скорость
6 - 200 мм/сек
Поддержка изделий
Магнитные пины/поддерживающие блоки

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Основные характеристики:

  • Моторизованная печатающая головка с двойными независимыми ракелями
  • Автоматическая настройка ширины конвейера
  • Автоматическая система позиционирования трафарета
  • Встроенная система дополнительной вакуумной фиксации ПП
  • Система индивидуальной настройки давления для каждого ракеля
  • Система автоматической очистки трафарета (вакуумная/сухая/влажная)
  • 2D система инспекции нанесения паяльной пасты
  • Регулируемые направляющие для использования трафаретов на рамах различных размеров
  • Простота технического обслуживания
  • Дружественный пользовательский интерфейс

Техническая спецификация Right A5:

Модель RIGHT A5
Размер ПП, мм 50x50 ~ 400x340
Толщина платы, мм 0,4 – 6
Допустимое коробление ПП 1% от длины диагонали ПП
Макс. скорость конвейера, мм/сек 1500
Поддержка платы Магнитные пины/поддерживающие блоки
Высота конвейера, мм 900±40
Размер рамки трафарета 470х370 ~ 737х737
Тип ракеля Металл/резина (угол наклона: 45°, 55° и 60°)
Длина ракеля, мм 220-500
Скорость отделения ПП от трафарета, мм/сек 0,1 - 20
Скорость печати, мм/сек 6 - 200
Давление ракеля, кг 0,5 - 15
Точность печати, мм ±0,01
Повторяемость печати, мм ±0,025
Время цикла печати менее 7 секунд
Время переналадки с изделия на изделие менее 5 минут
Пневмопитание 4-6 атм., 8 л/мин
Электропитание 220В±10%, 50/60 Гц, 15A
ОС Windows XP
Габаритные размеры, мм 1220х1355х1500
Вес, кг 1250
Комплектация:
  • автомат для трафаретной печати;
  • управляющее ПО (на ОС Windows XP);
  • автоматическая система технического зрения;
  • система совмещения трафарета и ПП по реперным знакам на приводе;
  • две независимые печатающие головки с сервоприводами;
  • встроенный адаптер для рамок для трафаретов;
  • система фиксации и позиционирования печатной платы;
  • устройство поддержки печатной платы (магнитные штыри/блоки);
  • устройство автоматической очистки трафарета;
  • 2D инспекция;
  • интерфейс SMEMA;

Опции:

  • автоматическая система 2D инспекции нанесения паяльной пасты
  • автоматический дозатор пасты/клея на трафарет
  • система вакуумной поддержки ПП снизу (для тонких ПП)

Изображения основных узлов системы

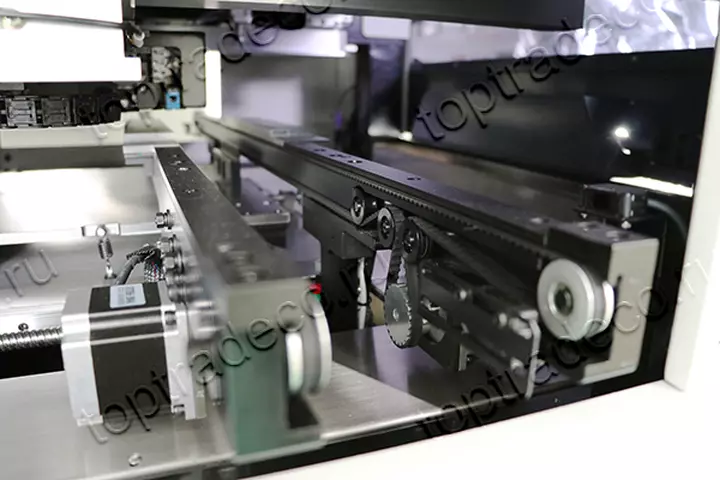

Направляющие X Y

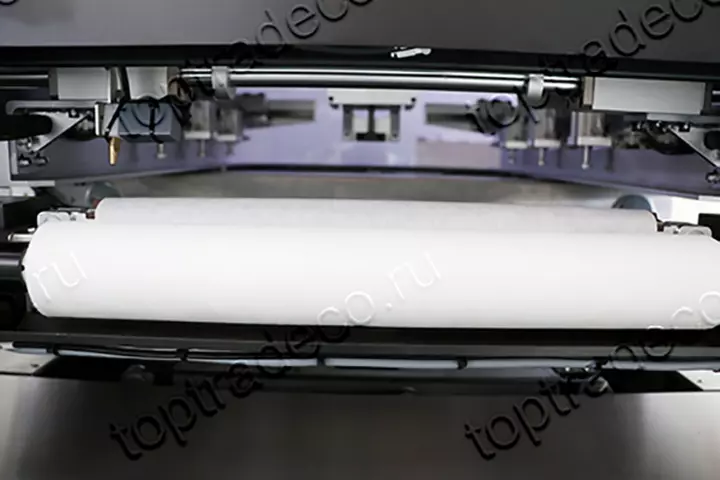

Размещение бумаги для очистки трафаретов

Видео работы трафаретного принтера нанесения паяльной пасты Right A5:
