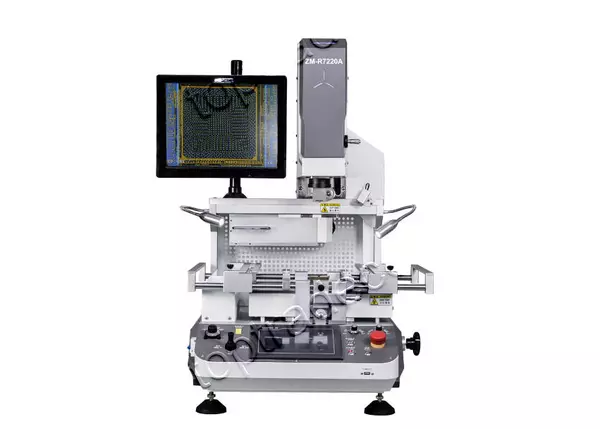

Полуавтоматический ремонтный центр BGA ZM-R7220A

Полуавтоматический ремонтный центр BGA ZM-R7220A

Тип компонентов
BGA, QFP, QFN, CSP, SOP
Размер компонентов
2х2 ~ 50х50 мм
Максимальный размер печатных плат
415х370 мм
Зона преднагрева
280х380 мм
  • Доставка
  • Оплата
  • Сроки
  • Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

    Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

    Возможна организация доставки до вашего предприятия на условиях «дверь — дверь» или доставка до терминала. А также возможен самовывоз.

    Мы работаем с юридическими лицами резидентами РФ и стран таможенного союза и предлагаем гибкие условия оплаты!

    Оборудование — 8 -15 календарных недель;
    Запасные части — 25 - 45 рабочих дней;
    Расходные материалы — срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Технические характеристики:
  • Режимы управления ремонтным центром: автоматический / оптический / сенсорный экран
  • Стабильная система равномерного подогрева и оплавления горячим воздухом
  • Регулируемый нижний подогреватель
  • Микрокристаллический инфракрасный подогреватель из углеродного волокна
  • Сенсорный экран с высоким разрешением (HMI интерфейс)
  • Высокоточная оптическая система выравнивания компонентов с промышленной CCD камерой высокого разрешения (1,3MP)
  • Высокоточная PID система контроля температуры
  • Автоматическая распайка / установка компонентов
  • Высокочувствительный контроль давления для защиты печатной платы от повреждений
  • Мониторинг температуры в режиме реального времени и защита от перегрева
  • Функция аварийной остановки
  • Боковая камера (опционально)
  • Поддержка устройства подачи SMD (опционально)
  • Модель ZM-R7220A
    Максимальный размер платы, мм 415x370
    Размеры обрабатываемых компонентов, мм 2х2 ~ 50x50
    Точность установки компонентов, мм 0,01
    CCD камера 1,3 MP, увеличение 5 — 50х
    Зона преднагрева, мм 280х380
    Контроль температуры PID
    Точность поддержания температуры, ˚C ± 2 — 3˚ (1 порт)
    Мощность термовоздушных нагревателей (верхний/нижний), кВт 1,2
    Мощность ИК-нагревателя, кВт 2,7
    Дисплей 15〞720P HD LCD
    Электропитание 220±10%В, 50/60Гц
    Габариты (ДхШхВ), мм 640х630х900
    Вес, кг 79





    Детальные изображения:

    Ремонтный центр BGA R730A, панель управленияРемонтный центр BGA R7220, PID controlРемонтный центр BGA R7220AРемонтный центр BGA R7220A

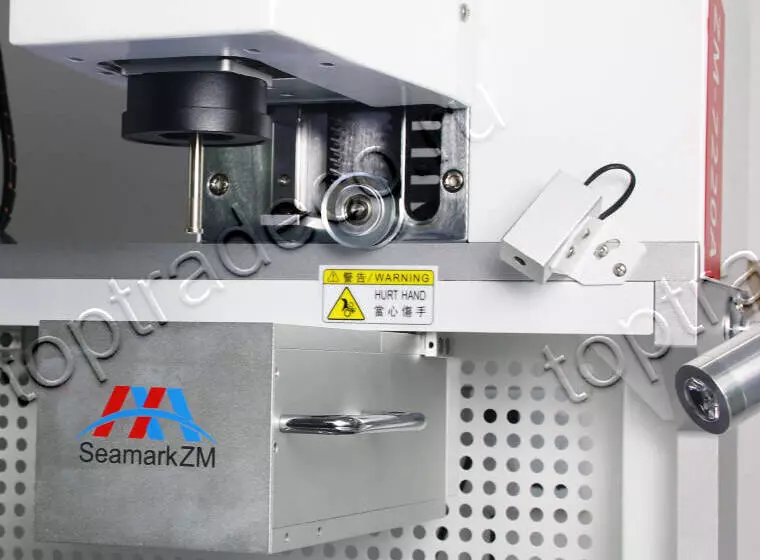

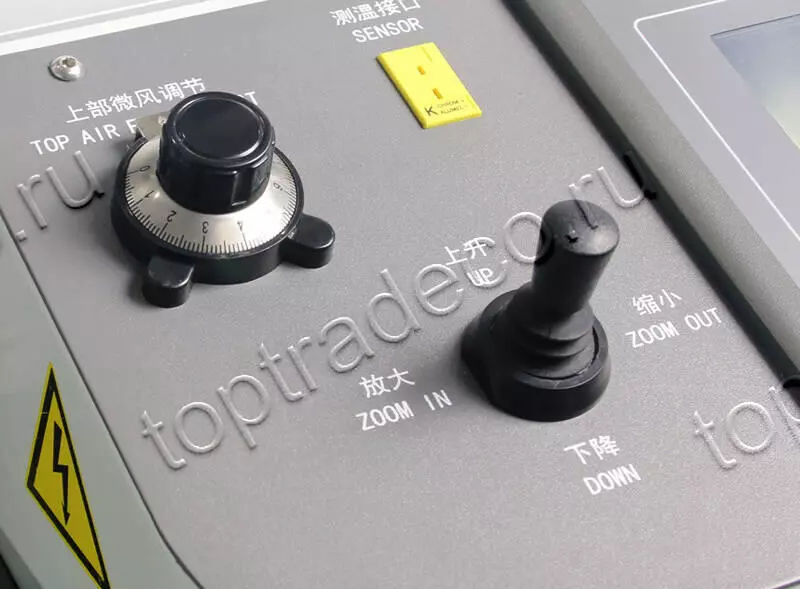

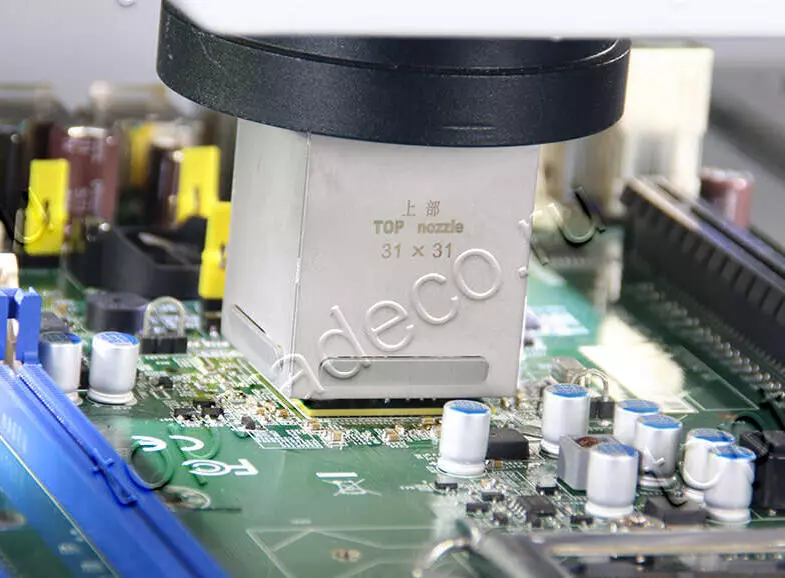

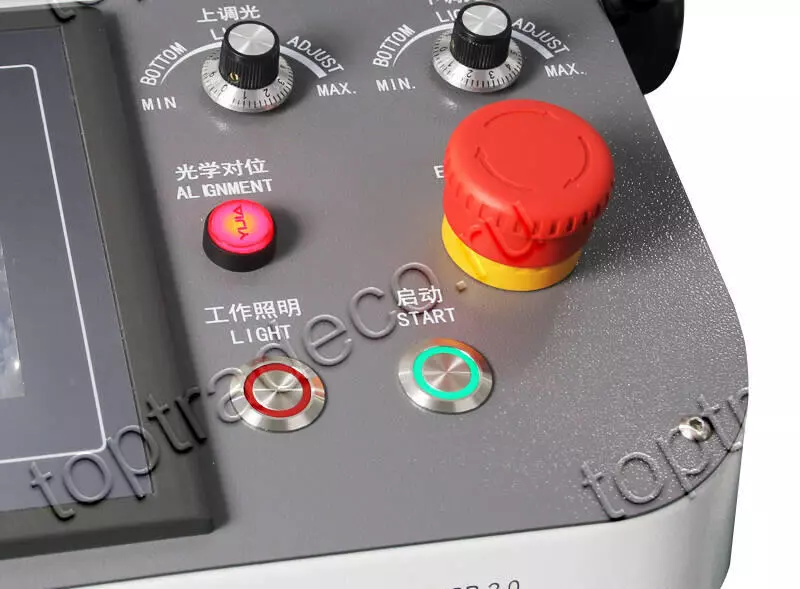

    Панель управления                                            PID контроль температуры                            Рабочая зона                                             Преднагрев



    Видео работы полуавтоматического ремонтного центра ZM-R7220A:
