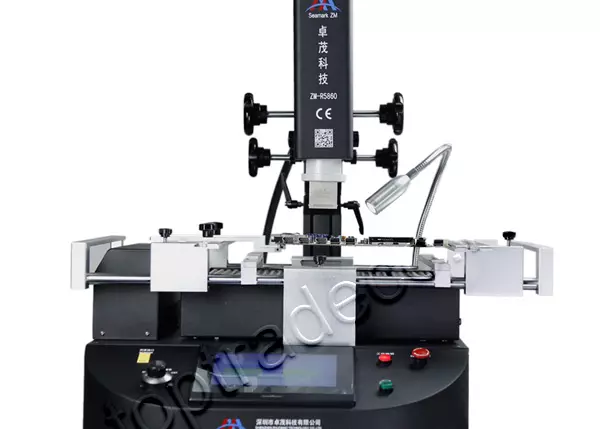

Ручная ремонтная станция BGA SEAMARK ZM-R5860

Ручная ремонтная станция BGA SEAMARK ZM-R5860

Тип компонентов
BGA/QFP/QFN/CSP/SOP/LED
Размер компонентов
2х2 ~ 80х80 мм
Размеры печатных плат
20х20 ~ 410x370 мм
Зона преднагрева
280х380 мм

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Станция начального уровня подходит для ручного размещения / демонтажа компонентов BGA, QFP и микросхем 2х2 ~ 50x50 мм.

Основные характеристики:

  • 3 независимых нагревателя
  • Нижний нагреватель регулируется
  • ИК нагреватель из углеродного волокна
  • 6 настраиваемых температурных зон нагрева и поддержания температуры
  • Сохранение до 50 термопрофилей для различных BGA-компонентов
  • Мониторинг температуры в режиме реального времени
  • Многофункциональная система позиционирования
  • Внешний датчик температуры
  • Сенсорный экран
  • Охлаждение печатной платы
  • Функция защиты от перегрева и аварийной остановки
  • Боковая камера (опция)

Спецификация:

Модель ZM-R5860
Максимальный размер платы, мм 410x370
Размеры обрабатываемых компонентов, мм 2х2 ~ 80x80
Зона преднагрева, мм 280х380
Контроль температуры термопара К-типа с обратной связью
Точность поддержания температуры, ˚C ± 3 — 5˚
Мощность термовоздушных нагревателей (верхний/нижний), кВт 0,8/1,2
Мощность ИК-нагревателя, кВт 2,7
Позиционирование V-образный паз, держатель платы
Охлаждение вентилятор перекрестного потока
Потребляемая мощность, кВт 4,8
Электропитание 220В, 50/60Гц
Габариты (ДхШхВ), мм 630х610х690
Вес, кг 45



Нагреватели:
  • ZM-R5860 имеет три независимых нагревателя. Верхний и нижний нагреватели создают поток горячего воздуха, третий ИК-нагреватель – зона предварительного нагрева.
  • Точность поддержания температуры ±5°С обеспечивает высокие показатели качества и повторяемости процесса.
  • Возможность независимо использовать верхний и нижний нагреватели.
  • Регулируемая мощность ИК-нагревателя позволяет избежать деформации платы в процессе ремонта.
  • Внешний датчик температуры позволяет точно отслеживать температуру в реальном времени, анализировать и корректировать температурную кривую в любое время.

Многофункциональная система позиционирования:
  • Адаптированный интерфейс.
  • Высокоточная термопара К-типа с обратной связью, программируемый логический контроллер.
  • Температурная кривая отображается на сенсорном экране.
  • Верхний нагреватель может свободно перемещаться в плоскости ПП, нижний нагреватель может смещаться вверх или вниз.
  • Адаптированные для всех типов BGA насадки, которые могут вращаться на 360 градусов, легко устанавливаются и снимаются.
  • Многофункциональный держатель печатной платы может перемещаться по оси Х, позволяя легко и быстро позиционировать ПП.
  • Мощный вентилятор перекрестного потока быстро охлаждает печатную плату после пайки, предотвращая деформацию платы.
  • Вакуумные держатели позволяют легко манипулировать компонентами.
Безопасность:
  • Устройство сертифицировано.
  • После окончания процесса пайки система оповещает звуковым сигналом.
  • Функция двойной защиты от перегрева, при утере контроля над температурой схема автоматически выключается.
  • Температурные параметры защищены паролем для исключения возможности случайного изменения.
  • Функция улучшенной защиты предохраняет установку, компоненты, плату от повреждений во всех нестандартных ситуациях.

Детальные изображения:

ZM R5860 laser position

Инструмент лазерного позиционирования ZM R5860

ZM R5860 vacuum pen

Вакуумная ручка для удобства демонтажа

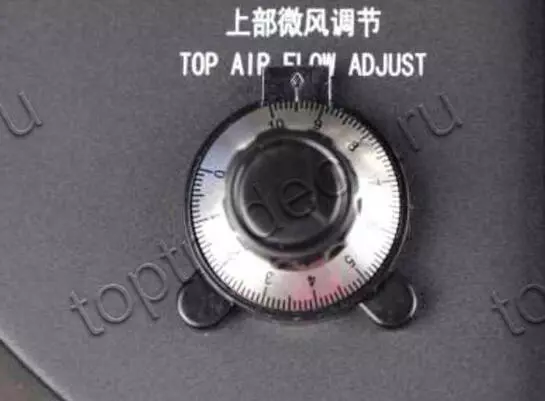

ZM R5860 air flow adjust

Настройка потока нагреваемого воздуха

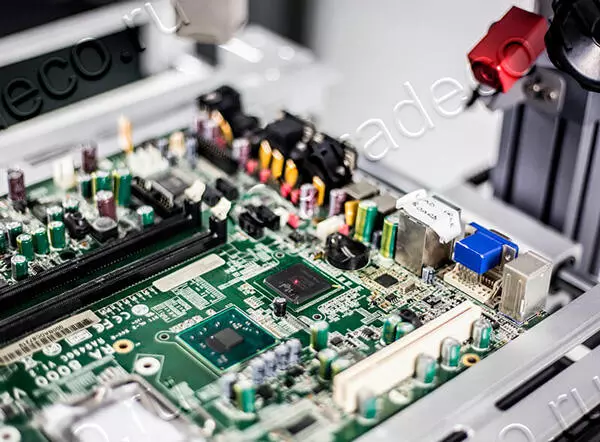

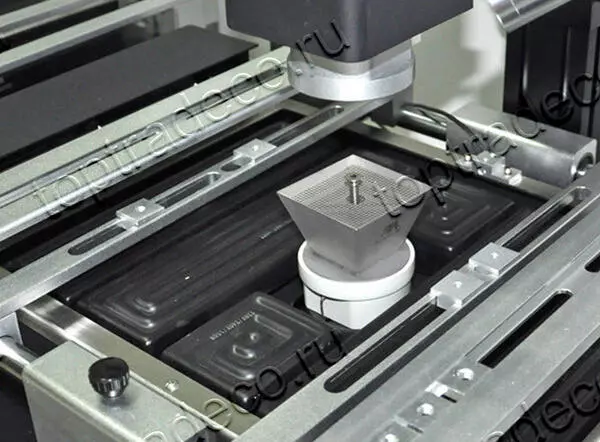

ZM R5860 preheating area
