Автоматический конвективный ремонтный центр Seamark ZM-R7830A

Автоматический конвективный ремонтный центр Seamark ZM-R7830A

Тип компонентов
BGA, QFP, QFN, CSP, SOP, Micro SMD, P08 Small pitch LED
Размер компонентов
1х1 ~ 80х80 мм
Максимальный размер печатных плат
560х470 мм
Зона преднагрева
380х500 мм
  • Доставка
  • Оплата
  • Сроки
  • Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

    Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

    Возможна организация доставки до вашего предприятия на условиях «дверь — дверь» или доставка до терминала. А также возможен самовывоз.

    Мы работаем с юридическими лицами резидентами РФ и стран таможенного союза и предлагаем гибкие условия оплаты!

    Оборудование — 8 -15 календарных недель;
    Запасные части — 25 - 45 рабочих дней;
    Расходные материалы — срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Технические характеристики:
  • Режимы управления ремонтным центром: автоматический / оптический / лазерный / сенсорный экран
  • Стабильная система равномерного подогрева и оплавления горячим воздухом
  • Регулируемый нижний подогреватель
  • Система контроля подачи сжатого воздуха или азота (N2)
  • Микрокристаллический инфракрасный подогреватель из углеродного волокна
  • HD сенсорный экран с высоким разрешением (HMI интерфейс)
  • Высокоточная оптическая система выравнивания компонентов с промышленной CCD камерой высокого разрешения (2MP)
  • Высокоточная PID система контроля температуры
  • Автоматическая распайка / установка компонентов
  • Высокочувствительный контроль давления для защиты печатной платы от повреждений
  • Мониторинг температуры в режиме реального времени и защита от перегрева
  • Функция аварийной остановки
  • Боковая камера (опционально)
  • Поддержка устройства подачи SMD (опционально)
  • Модель ZM-R7830A
    Максимальный размер платы, мм 560x470
    Размеры обрабатываемых компонентов, мм 1х1 ~ 80x80
    Точность установки компонентов, мм 0,01
    CCD камера 2 MP, увеличение 5 — 50х
    Позиционирование печатных плат универсальное крепление/ позиционирование лазером
    Зона преднагрева, мм 380х500
    Контроль температуры PID, термопара К-типа
    Точность поддержания температуры, ˚C ± 1˚ (замкнутый контур, 6 портов)
    Мощность термовоздушных нагревателей (верхний/нижний), кВт 1 / 1,2
    Мощность ИК-нагревателя, кВт 4
    Дополнительное оборудование сервопривод + 8〞сенсорный экран + PLC (Panasonic)
    Электропитание 380В, 50/60Гц
    Габариты (ДхШхВ), мм 760х850х950
    Вес, кг 150





    Детальные изображения:

    Ремонтный центр BGA R7830A, панель управленияРемонтный центр BGA R7830Ремонтный центр BGA R7380AРемонтный центр BGA R7380A

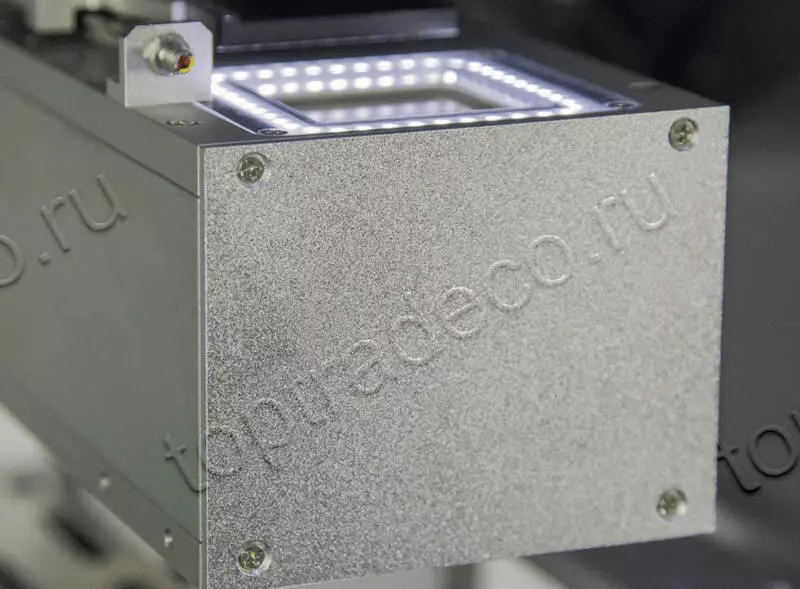

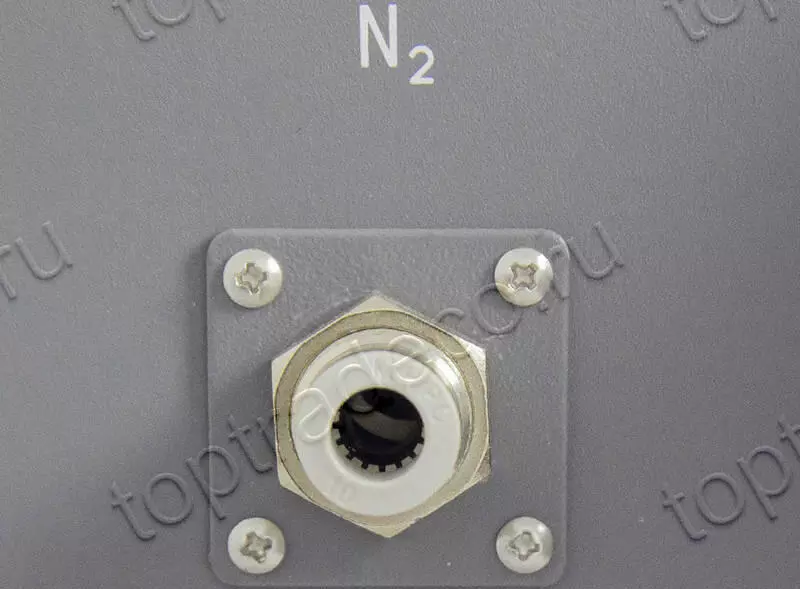

    PID контроль температуры                                   Подсветка рабочей зоны                                     Сенсорный экран                                            Система подачи N2
