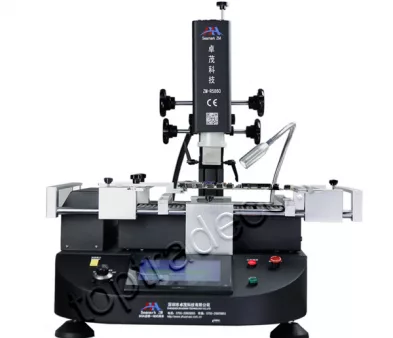

Полностью автоматический ремонтный центр Seamark ZM-R8650

Полностью автоматический ремонтный центр Seamark ZM-R8650

Тип компонентов
BGA, QFP, QFN, CSP, SOP
Размер компонентов
6х6 ~ 100х100 мм
Максимальный размер печатных плат
580х560 мм
Зона преднагрева
720х600 мм
  • Доставка
  • Оплата
  • Сроки
  • Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

    Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

    Возможна организация доставки до вашего предприятия на условиях «дверь — дверь» или доставка до терминала. А также возможен самовывоз.

    Мы работаем с юридическими лицами резидентами РФ и стран таможенного союза и предлагаем гибкие условия оплаты!

    Оборудование — 8 -15 календарных недель;
    Запасные части — 25 - 45 рабочих дней;
    Расходные материалы — срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Технические характеристики:
  • Режим работы ремонтного центра: компьютерное управление
  • Стабильная система равномерного подогрева и оплавления горячим воздухом
  • Регулируемый нижний подогреватель
  • Предельно большой микрокристаллический инфракрасный преднагреватель из углеродного волокна
  • Высокоточная PID система контроля температуры
  • Высокоточная оптическая система выравнивания компонентов с двумя CCD камерами высокого разрешения по 5 MP каждая
  • Компьютерная автоматическая система распознавания изображений
  • Полностью автоматизированный процесс распайки / установки компонентов
  • Высокочувствительный контроль давления для защиты печатной платы от повреждений
  • Мониторинг температуры в режиме реального времени и защита от перегрева
  • Функция аварийной остановки
  • Поддержка устройства подачи SMD (опционально)
  • Модель ZM-R8650
    Максимальный размер платы, мм 580x560
    Размеры обрабатываемых компонентов, мм 6х6 ~ 100x100
    Точность установки компонентов, мм ±0,01, по осям X, Y и углу R (с регулировкой), сервопривод
    CCD камера х 2 5 MP
    Позиционирование печатных плат V-образный паз, держатель платы
    Система подачи компонентов полностью автоматическая
    Зона преднагрева, мм 720х600
    Контроль температуры PID независимый, термопара К-типа
    Точность поддержания температуры, ˚C ± 1˚ (замкнутый контур, 5 портов)
    Мощность термовоздушных нагревателей (верхний/нижний), кВт 1,2
    Мощность ИК-нагревателя, кВт 12
    Техническое зрение  сервопривод + автоматическая оптическая система выравнивания (Panasonic) + PC
    Электропитание 380±10%В, 50/60Гц
    Габариты (ДхШхВ), мм 1350х1300х1780
    Вес, кг 660





    Детальные изображения:

    Ремонтный центр BGA R8650, зона преднагреваРемонтный центр BGA R8650Ремонтный центр BGA R8650Ремонтный центр BGA R8650, система подачи азота













    Зона преднагрева                                      Полностью автоматические захваты                   Техническое зрение (камеры)                  Регулятор подачи N2
