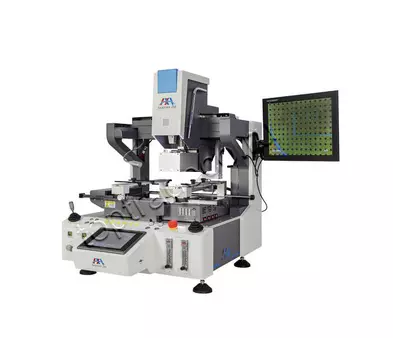

Паяльный центр для ремонта BGA Seamark ZM-R720

Оптическая ремонтная станция Seamark BGA ZM-R720

Тип компонентов
BGA, QFP, QFN, CSP, SOP, Micro SMD, Small Pixel Pitch LED
Размер компонентов
0,6х0,6 ~ 40х40 мм
Максимальный размер печатных плат
420х370 мм
Зона преднагрева
280х380 мм

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Основные характеристики:

  • 3 независимых нагревателя
  • Автоматическое удаление и установка компонентов
  • Поддержка пайки по бессвинцовой технологии
  • Высокая производительность для мелких компонентов
  • Встроенная оптическая система позиционирования
  • Встроенный вакуумный захват
  • Функция лазерного позиционирования для быстрого совмещения компонента и ПП
  • Высокочувствительный контроль давления для защиты печатной платы от повреждений
  • Функция аварийной остановки

Спецификация:

Модель ZM-R720
Максимальный размер платы, мм 410x370
Размеры обрабатываемых компонентов, мм 0,6х0,6 ~ 40x40
Точность установки компонентов, мм 0,015
CCD камера с автофокусом, увеличение 54х
Зона преднагрева, мм 280х380
Контроль температуры PID независимый, термопара К-типа с обратной связью
Точность поддержания температуры, ˚C ± 2 — 3˚
Мощность термовоздушных нагревателей (верхний/нижний), кВт 1,2
Мощность ИК-нагревателя, кВт 3,2
Позиционирование лазерное, V-образный паз, держатель платы
Потребляемая мощность, кВт 5,3
Электропитание 220В, 50/60Гц
Монитор 17〞1080P FHD LCD Display
Габариты, мм 640х630х920
Вес, кг 71



Нагреватели:
  • ZM-R720 имеет три независимых нагревателя. Сочетание термовоздушных верхнего и нижнего нагревателей с нижним ИК-нагревом позволяет полностью избежать деформации платы в процессе ремонта.
  • Точность поддержания температуры ±2-3°С обеспечивает высокие показатели качества и повторяемости процесса.



Нагреватели, Ремонтный центр BGA ZM-R720

Захват и установка:
  • Совмещенные верхний нагреватель и установочная головка (2 в 1) позволяют производить автоматический захват и установку компонентов.
  • Установочная головка автоматически устанавливает и снимает компоненты, встроенный высокочувствительный датчик давления защищает ПП от повреждения при движении головки вниз
  • Насадки разных размеров для SMD-компонентов всех видов.



Захваты для мелких компонентов, насадки, Ремонтный центр BGA ZM-R720

Оптическая система позиционирования:
  • Точная оптическая система позиционирования с высокоскоростной и высокочеткой камерой (Япония).
  • Микро регулировка установки компонентов по углу и осям с точностью 0.015 мм.
  • Камера с автофокусом, увеличение изображения 54х.

оптическая система позиционирования, Ремонтный центр BGA ZM-R720



Детальные изображения:

Панель управления ZM-R720

Панель управления

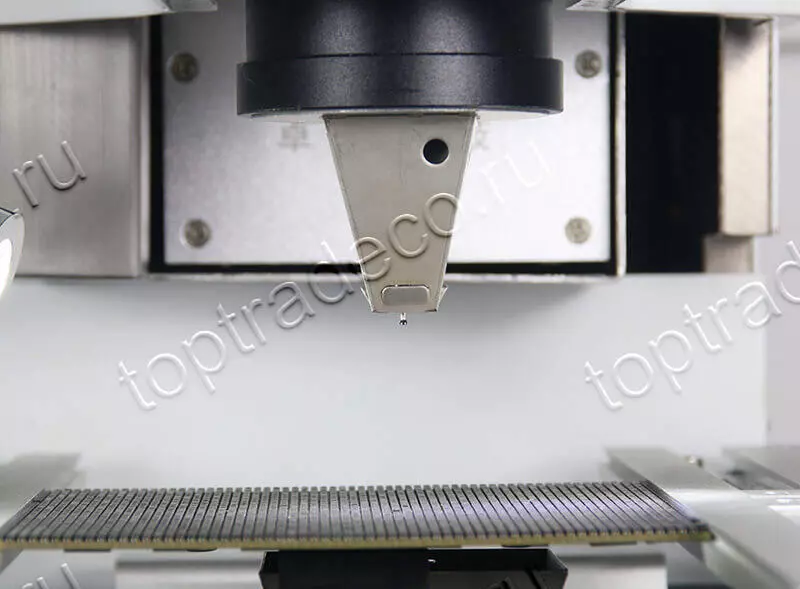

Vacuum nozzle ZM-R720

Встроенный вакуумный захват

Infrared heating zone ZM-R720

ИК нагрев

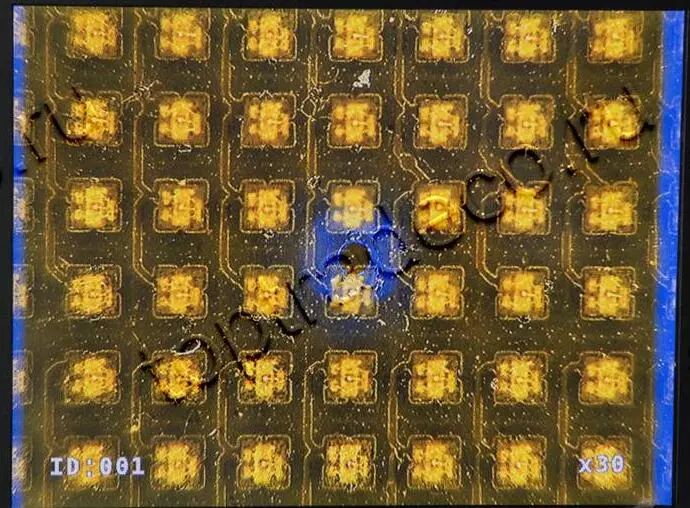

Image from ZM-R720

Изображение на экране монитора
