Seamark X-5600

Система рентгеновского контроля печатных плат Mini X-Ray X-5600

Размер предметного стола
250 х 250 мм
Фокус
15 мкм
Увеличение системы
150 - 800х
Угол наклона детектора
30˚

Осуществляется транспортными компаниями «Major express», «Деловые линии» и DHL Global Forwarding на территории РФ и стран таможенного союза.

Партнеры ТоптрейдкоПартнеры ТоптрейдкоПартнеры Топтрейдко

Мы организуем доставку до вашего предприятия на условиях «door-to-door» или до ближайшего терминала компании-перевозчика. Возможен самовывоз.

Работаем с юридическими лицами резидентами РФ и стран таможенного союза, предлагаем гибкие условия оплаты!

Оборудование: 8-16 календарных недель;
Запасные части: 25-45 рабочих дней;
Расходные материалы: срок поставки зависит исключительно от удаленности вашего предприятия (в среднем не более 7 рабочих дней).

Описание

Небольшая рентгенографическая установка для 2D рентгеновских исследований малоразмерных электронных изделий. Отличный выбор для НИИ, предприятий и лабораторий, а также комнат контроля качества.

Основные характеристики:

  • Подходит для исследований BGA / CSP, заготовок интегральных схем, SOP / QFN, SMT и PTU, датчиков, сенсоров и др.
  • Дизайн установки позволяет быстро получать изображения с высоким разрешением
  • Инфракрасная автоматическая система навигации и функция позиционирования помогают быстро выбрать нужное место съемки
  • Полностью цифровой плоский детектор Rayence (Корея)
  • Максимальное разрешение детектора 1,3 миллиона
  • Инспекция под разными углами - возможность наклона детектора до ±30˚
  • Поворотный на 360˚ манипулятор для съемки без "мертвых зон"
  • Режим управления осями приводов для быстрой и автоматической проверки многоточечных массивов
  • Поддержка навигации по цветному изображению
  • Автоматическое обнаружение дефектов пайки с определением их размера, площади (обрыв провода, мостик короткого замыкания и т. д.)
  • Автоматический анализ брака или приемки
  • Дополнительные модули для настройки наблюдения
  • Улучшенная функция проверки наличия пустот в шариках BGA
  • Широкие возможности измерения различных параметров (расстояние, их отношение, длина отрезка между линиями, угол, метка стрелкой, радиус круга, расстояние между точками и центрами окружностей, окружность, нарисованный от руки многоугольник, в том числе произвольная форма и т.д.) с возможностью добавления текстового описания
  • Компактный размер и простота эксплуатации
  • Соответствие требованиям безопасности CE и SEMI S2 / S8
  • Отсутствие радиационных утечек

Спецификация Seamark X-Ray X-5600:

Параметр Модель X-5600
Рентгеновская трубка Тип трубки герметичная рентгеновская трубка, Hamamatsu
Макс. напряжение 40-90 кВ
Диапазон силы тока 10-200 μA
Размер микрофокусного пятна 15 мкм
Макс. выходная мощность 8 Вт
Увеличение Геометрическое увеличение: 150X
Системное увеличение: 800X
Детектор Тип TFT индустриальный динамический
Скорость  20-40 кадров/сек (1х1)
Матрица 768х768 ~ 1536x1535 px
Поле зрения 65х65 ~ 130x130 мм
Разрешение 5.8Lp/mm
Аналого-цифровой преобразователь 16 бит
Угол наклона 30°
Габаритные параметры Макс. размер стола, мм 280х320
Габариты установки, мм 850х1000х1700
Вес, кг 750
Входное напряжение Перем. ток 110В – 220В ±10%
Уровень рассеивания рентгеновских лучей ≤ 0,3 мкЗв/час
Операционная система Windows 10 64бит
Общая мощность 1500 Вт



Цифровая рентгенограмма

Цифровая детекторная система
Встроенная технология Digital Image Capture для рентгеновского излучения

Цифровая детекторная система, рентгенограмма, Система рентгеновского контроля печатных плат Mini X-Ray X-5600



Автомат рентгеновского излучения X-Ray X-5600 вид внутри

Автомат рентгеновского излучения вид внутри, Система рентгеновского контроля печатных плат Mini X-Ray X-5600разъемы, Система рентгеновского контроля печатных плат Mini X-Ray X-5600

Применение:
  • Вычисление пустот в шариках припоя BGA
  • Проверка разварки кристаллов внутри микросхем
  • Проверка пустот в соединениях
  • Проверка пайки гибких кабелей PCB FPC
  • Проверка светодиодных матриц
  • Проверка аккумуляторов, разъемов и т.д.
  • Проверка качества приклейки кристаллов



Вычисление пустот в шариках припоя, Система рентгеновского контроля печатных плат Mini X-Ray X-5600Проверка разварки кристаллов внутри микросхем, Система рентгеновского контроля печатных плат Mini X-Ray X-5600Проверка пустот в соединениях, Система рентгеновского контроля печатных плат Mini X-Ray X-5600



Вычисление пустот в шариках припоя BGA

Проверка разварки, Система рентгеновского контроля печатных плат Mini X-Ray X-5600Пустоты под соединениями, Система рентгеновского контроля печатных плат Mini X-Ray X-5600Измерение пустот в шариках припоя BGA, Система рентгеновского контроля печатных плат Mini X-Ray X-5600





Проверка разварки кристаллов      Пустоты под паяными соединениями        Измерение пустот в шариках припоя BGA

Проверка пустот в кристалле светодиода, Система рентгеновского контроля печатных плат Mini X-Ray X-5600Проверка разварки кристалла в светодиоде, Система рентгеновского контроля печатных плат Mini X-Ray X-5600проверка микросхем, Система рентгеновского контроля печатных плат Mini X-Ray X-5600

Пустоты в кристалле светодиода        Разварка кристалла в светодиоде         Проверка микросхем


изображения с рентгеновской трубки, Система рентгеновского контроля печатных плат Mini X-Ray X-5600 изображение с рентгеновской трубки, Система рентгеновского контроля печатных плат Mini X-Ray X-5600изображение с рентгеновской трубки, Система рентгеновского контроля печатных плат Mini X-Ray X-5600

Примеры отображения изображений

Программные возможности:

  • Расстояние между двумя точками, расстояние и угол, кривизна линии
  • Цифровое управление углом обзора
  • Данные настройки угла:
    Ориентация платы свободно вычисляется из записей значений угла
  • Угол наклона = 0 - 30°
  • Угол поворота = 0 - 360°
  • Единицы измерения: мм или мкм
  • Отображение смещения с помощью нескольких референсных расстояний



Рентген-трубка X-ray

Рентгеновская трубка

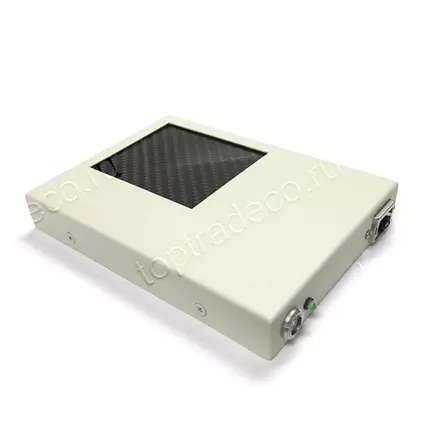

Детектор X-5600

Детектор Delsa

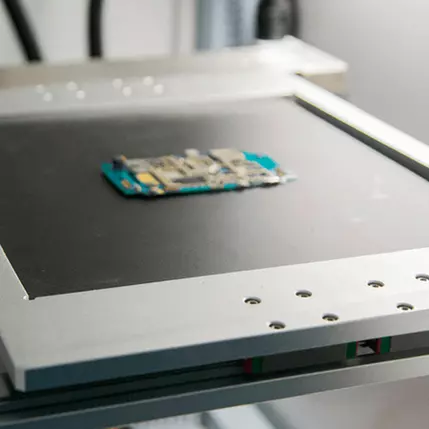

Стол для инспекции X-5600
