Seamark X-6600B совмещает в себе весь функционал модели X-6600, при этом оснащена большим инспекционным столом и характеризуется возможностью проверки изделий с большим разрешением и под разными углами, а также высокими характеристиками безопасности для операторов.
- Увеличенные размеры инспекционной платформы для широкого диапазона исследуемых объектов;
- Микрофокусная рентгеновская трубка из Японии HAMAMATSU с пятном 5 мкм;
- Напряжение рентгеновской трубки 90 кВ (140 кВ опция);
- Цифровой детектор Rayence (Корея) с разрешением 1,3 Mp
- Высокое разрешение изображений позволяет определить любые скрытые дефекты РЭИ, печатных плат и компонентов;
- Угол наклона детектора до 0~60˚;
- Джойстик для перемещения инспекционной платформы по осям XY;
- Обнаружение ошибок менее 2,5 мкм
- Подходит для инспекции крупногабаритных изделий весом до 10 кг;
- Автоматическое открытие/закрытие дверцы одним нажатием кнопки;
- Многофункциональная система обработки изображений;
- Функция автоматической калибровки;
- Радиометр для мониторинга уровня радиации в режиме реального времени;
- Безопасный и надежный вход в систему по отпечатку пальца.
| Параметр | Модель | X-6600B |
| Рентгеновская трубка | Тип трубки | Закрытая рентгеновская трубка Hamamatsu |
| Макс. напряжение | 90 кВ (140кВ Опция) | |
| Макс. сила тока | 0.15 мА | |
| Размер фокусного пятна | 5~15 мкм | |
| Плоскопанельный цифровой детектор | Скорость | 30 кадров/сек |
| Разрешение | 1648x1648 мм, 5,1 lp/mm | |
| Поле зрения | 160x160 мм | |
| Угол наклона | 60° | |
| Габаритные параметры | Размер стола | 620 х 620 мм |
| Габариты установки | 1380х1390х1930 мм | |
| Вес | 1845 кг | |
| Входное напряжение | Перем. ток 110В – 220В ±10% | |
| Уровень рассеивания рентгеновских лучей | ≤ 0,1 мкЗв/час | |
| Операционная система | Windows 7 (WIN 10) Seamark 6.0, 64 бит | |
- Поиск дефектов IC: отделение слоев, трещины, пустоты, целостность ряда;
- Измерение параметров чипа, кривизны ряда, пропорций области припоя компонентов;
- Возможные дефекты в процессах изготовления печатных плат, например: несоосность, паяная перемычка и обрыв;
- Отсутствие припоя на контактной площадке, непропай, сдвинутый компонент, недостаточность припоя, выявление и измерение пустот в припое;
- Выявление дефектов открытых, коротких и неправильных соединений в жгутах электропроводки и разъемах;
- Осмотр на наличие внутренних разрывов или полостей в пластике или металле;

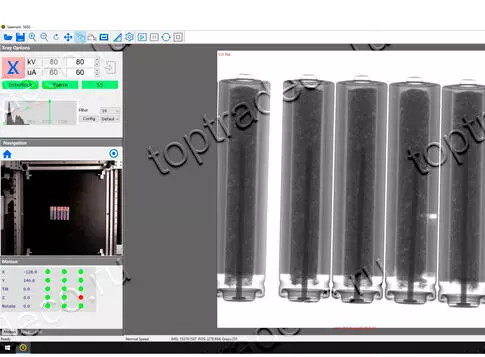

- Проверка равномерности укладки (сборки) батарей, проверка сварки электродов;
- Инспекция многослойных печатных плат;
- Проверка металлизированных отверстий плат для выводных компонентов;
- Инспекция целостности паяных соединений компонентов с малым шагом, BGA / MicroBGA / Flip Chip;
- Инспекция и верификация паяных соединений на предмет содержания газовых полостей.
Видео инспекции IGBT системой рентгеновского контроля X-6600B:
